在现代电源管理领域，同步整流技术因其高效率和低功耗特性而受到青睐。LP05R045T作为一款25W的同步整流芯片，以其高性能和可靠性在充电器和适配器等应用中占据了重要地位。本文将深入探讨LP05R045T的典型应用和内部框架图，揭示其在电源同步整流中的技术优势。

LP05R045T的典型应用

1. 充电器和适配器的同步整流

LP05R045T芯片在充电器和适配器中扮演着核心角色。其内置的45V耐压功率管和特有的VCC供电技术，使其能够在5V/5.0A的输出条件下稳定工作，提供高达25W的功率输出。这种高效率的同步整流解决方案，不仅减少了能量损耗，还降低了发热，提升了产品的可靠性和使用寿命。

2. 反激式控制器

在反激式电源设计中，LP05R045T能够提供精确的同步整流控制，有效降低开关损耗，提高整个系统的效率。其专利的整流管开通技术，能够避免因激磁振荡引起的驱动芯片误开通，确保了电源系统的稳定运行。

3. 其他开关电源控制系统

LP05R045T的高兼容性使其能够适应多种开关电源控制系统。无论是DCM（断续电流模式）还是CCM（连续电流模式），LP05R045T都能够提供稳定的同步整流功能，满足不同应用场景的需求。

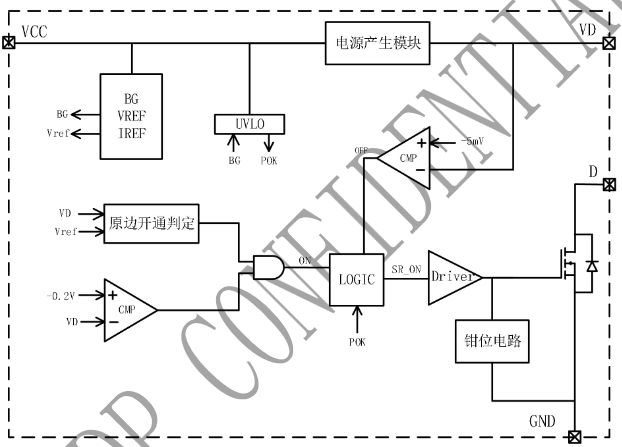

LP05R045T的内部框架图解析

1. 内部结构概述

LP05R045T的内部结构框图揭示了其高性能的秘密。芯片内部集成了多个关键功能模块，包括VCC供电技术、专利的整流管开通技术、欠压保护、过压钳位以及驱动脚去干扰技术等，这些?？楣餐繁Ａ诵酒母咝г诵泻臀榷ㄊ涑?。

2. VCC供电技术

LP05R045T特有的VCC供电技术保证了芯片在各种工作状态下都不会欠压工作。这种技术通过内置的MOS体二极管对输出电容充电，确保了VCC电压的稳定，为芯片的正常工作提供了保障。

3. 专利整流管开通技术

LP05R045T采用的专利整流管开通技术，通过检测D和GND之间的下降电压阈值和下降速率，准确判断同步整流管的开启。这种技术有效避免了因激磁振荡引起的误动作，提高了整流的准确性和可靠性。

4. ?；すδ?/strong>

LP05R045T集成了VCC欠压?；ぁ⒐骨灰约扒湃ジ扇诺缺；すδ?。这些功能共同作用，确保了芯片在异常工作条件下的安全性，防止了可能的损坏。

结论

LP05R045T作为一款高性能的25W同步整流芯片，其在充电器、适配器以及其他开关电源系统中的应用证明了其技术优势。内部框架图的解析进一步揭示了其高效、稳定和安全的工作机制。随着电源管理技术的发展，LP05R045T有望在更多领域发挥其重要作用，为高效能电源解决方案提供坚实的技术支撑。
