随着电子设备性能的不断提升，对于电源效率和体积的要求也越来越高。特别是在小家电、LED照明和移动设备等领域，一款高效、紧凑且成本效益高的电源方案显得尤为重要。本文将探讨基于高频QR（准谐振）控制器的75W电源方案，以及如何通过GaN（氮化镓）技术进一步提升性能。

方案概述

本方案旨在设计一款75W的电源，适用于需要高效率和小体积的应用场景。方案采用高频QR控制器LP8842xXX，以及基于GaN技术的LP88G24xxx，以实现高效率和高功率密度的设计目标。

核心组件介绍

高频QR控制器LP8842xXX

LP8842xXX是一款高性能的高频QR控制器，专为小家电和LED照明设计。其主要特点包括：

    高频工作：支持高达200kHz的开关频率，有助于减小磁性元件的尺寸，从而减小电源的整体体积。
    高效率：在宽负载范围内保持高效率，减少能量损耗，提高电源的可靠性和寿命。
    简化设计：内置多种保护功能，如过流?；?、过压保护和热?；ぃ蚧说缭吹纳杓坪偷魇怨?。

GaN技术LP88G24xxx

LP88G24xxx是一款集成了GaN技术的功率器件，具有以下优势：

    更低的导通电阻：相比传统硅基功率器件，GaN具有更低的导通电阻，减少了导通损耗，提高了电源的效率。
    更高的工作频率：GaN器件支持更高的工作频率，有助于进一步减小磁性元件的尺寸，实现更紧凑的设计。
    更好的热性能：GaN器件的热导率较高，有助于提高电源的热效率，减少散热需求。

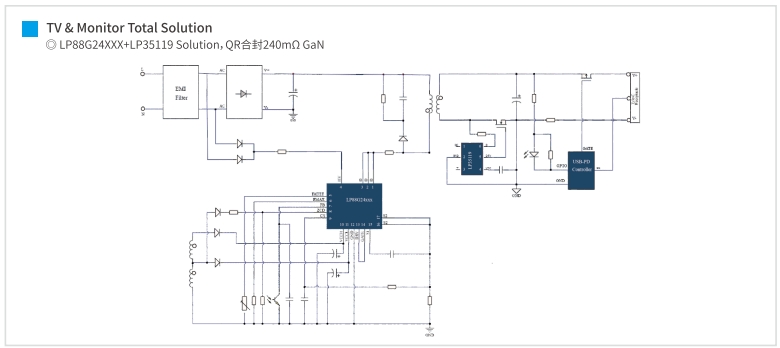

电路设计

主电路设计

主电路采用QR拓扑结构，具体设计如下：

    输入端：电源输入电压范围为85VAC~265VAC，经整流桥整流后，通过输入电容滤波，得到稳定的直流电压。

    功率级：采用LP8842xXX作为控制器，LP88G24xxx作为功率器件，实现高效的电能转换。功率级的设计需考虑器件的热设计，确保在高负载下也能稳定工作。

    输出端：输出电压可调节，以满足不同应用的需求。输出端配备输出电容，用于平滑输出电压，减少纹波。

?；さ缏飞杓?/strong>

    过流?；ぃ和ü觳夤β始兜缌?，当电流超过设定阈值时，控制器会降低开关频率或关闭开关，以?；さ缏?。
    过压?；ぃ和ü觳馐涑龅缪?，当电压超过设定阈值时，控制器会降低输出或关闭开关，防止过压损坏负载。
    热?；ぃ和ü谥玫娜让舻缱杌蛉鹊缗技觳庑酒露?，当温度超过设定阈值时，控制器会降低输出或关闭开关，防止过热损坏。

方案优势

    高效率：采用高频QR控制器和GaN技术，实现了高效率的电能转换，减少了能量损耗。
    小体积：高频工作和GaN技术的应用，使得磁性元件尺寸减小，实现了更紧凑的设计。
    高可靠性：内置多种?；すδ?，确保电源在各种异常情况下均能稳定工作。

应用场景

本方案适用于需要75W电源的电子设备，如小家电、LED照明、移动设备等。特别是在空间受限的应用中，本方案的高功率密度和高效率特性，能够提供理想的电源解决方案。

总结

基于高频QR控制器LP8842xXX和GaN技术LP88G24xxx的75W电源方案，以其高效率、小体积和高可靠性，为现代电子设备提供了理想的电源解决方案。随着GaN技术的不断发展和成本的降低，我们期待这种高性能的电源方案能够在更广泛的应用领域得到推广和应用。
