高效非隔离电源方案设计实战:基于BP2509LED驱动电路开发指南?
类别:产品新闻 发布时间:2025-03-20 10:34:35 浏览人数:12603

在低功率电源设计中,非隔离方案因其低成本、小体积和高效率的优势,广泛应用于LED照明、小家电供电等领域。本文以?BP2509?芯片为核心,详细解析一款非隔离电源方案的设计流程,涵盖拓扑选择、参数计算、PCB布局及调试优化,为工程师提供一套完整的实战指南。


?1. 引言:非隔离方案的应用场景与挑战?


非隔离电源(Non-Isolated Power Supply)省略了变压器,直接通过开关电路实现电压转换,具有以下特点:


  • ?优点?:成本低(减少磁性元件)、体积小、效率高(典型效率>85%)。
  • ?缺点?:输入与输出不隔离,需严格处理安全间距和EMC问题。

?

典型应用?:LED驱动电源(如球泡灯、筒灯)、小功率适配器(5W以下)、家电辅助供电等。

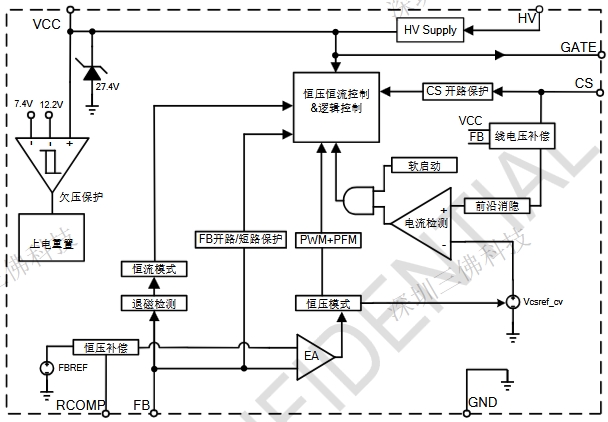

?BP2509芯片定位?:一款高性能电流模式PWM控制器,支持宽输入电压(8V-450V),内置高压启动电路,适用于Buck、Buck-Boost等非隔离拓扑。内部框架图如下所示



?2. BP2509芯片功能解析?


?2.1 关键特性?


  • ?宽输入电压范围?:8V-450V DC,支持全球电压(需外围电路配合)。
  • ?内置高压启动电路?:简化外部启动电阻设计。
  • ?逐周期电流限制?:防止电感饱和和开关管过流。
  • ?低待机功耗?:<100mW(空载时进入打嗝模式)。

?

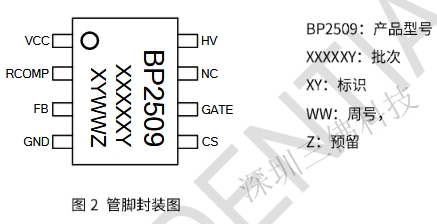

2.2 引脚功能速览?



引脚号
名称功能描述
1VCC芯片供电(典型12V)
2GND
3FB反馈引脚(连接光耦或分压电阻)
4CS电流采样(检测开关管电流)
5HV高压启动输入
6OUT驱动输出(连接MOS管栅极)

?

3. 非隔离Buck电路设计步骤?


以下以?24V LED驱动电路?(输入:90-265V AC,输出:24V/0.5A)为例,说明设计流程。

?

3.1 电路拓扑选择?


采用?Buck拓扑?(降压型),结构简单且效率高。
?关键元件?:BP2509、功率MOS管、续流二极管、储能电感、输出电容。


BP2509非隔离Buck电路示意图


?

3.2 关键参数计算?


  • ?开关频率设定?:
    通过RT引脚外接电阻设定频率,公式:
    fsw=25×103RT(kΩ)fsw=RT(kΩ)25×103(kHz)
    本例选择RT=100kΩ?fsw=250kHzRT=100kΩ?fsw=250kHz。

  • ?电感量计算?:
    电感峰值电流需满足:
    L = \frac{(V_{in\_max} - V_{out}) \times D_{max}}{f_{sw} \times \Delta I_L} }
    其中,Dmax=VoutVin_min×η≈0.3Dmax=Vin_min×ηVout0.3,取ΔIL=30%×Iout,计算得L≈220μHL220μH

  • ?输出电容选型?:
    电容需满足输出电压纹波要求:
    C_{out} \geq \frac{\Delta I_L}{8 \times f_{sw} \times \Delta V_{ripple}} }
    假设允许纹波ΔV=240mV,计算得Cout≥47μFCout47μF,选用100μF/50V电解电容。

?

3.3 关键元件选型清单?


元件参数型号推荐
功率MOS管600V/2A, Rds(on)<3ΩSTB9NK60Z
续流二极管600V/1A, 超快恢复UF4007
储能电感220μH/0.5A(铁氧体磁芯)定制
输出电容100μF/50V(低ESR)红宝石YXJ系列

?

4. PCB布局与EMC优化?


非隔离方案对PCB布局极为敏感,需遵循以下原则:



  1. ?输入滤波电路靠近AC端子?:共模电感、X电容与整流桥就近布局。
  2. ?功率环路最小化?:HV引脚→MOS管→电感→GND的路径尽量短,减少辐射干扰。
  3. ?敏感信号隔离?:FB反馈走线远离高压区域,采用单点接地。
  4. ?散热设计?:MOS管和二极管下方铺铜并开窗,增强散热。

?

EMC对策?:

  • 输入端加装压敏电阻(MOV)和TVS管,抑制浪涌。
  • 开关节点串联磁珠或并联RC吸收电路(如10Ω+220pF)。

?5. 调试与性能测试?


?5.1 上电调试步骤?


  1. ?空载测试?:测量VCC电压是否稳定(12V±5%),确认芯片正常启动。
  2. ?带载测试?:逐步增加负载至0.5A,观察输出电压是否稳定(24V±5%)。
  3. ?效率测试?:记录输入功率(Pin)和输出功率(Pout),计算效率:
    η=PoutPin×100%η=PinPout×100%,目标>85%。

?

5.2 常见问题解决

?

  • ?输出电压振荡?:检查FB分压电阻精度,或增加补偿电容(10nF-100nF)。
  • ?MOS管过热?:确认开关频率是否过高,或更换低Rds(on)型号。
  • ?EMC测试超标?:调整吸收电路参数,或在输入级增加π型滤波器。

?

6. 安全设计与认证注意事项?


  • ?安全间距?:初级侧(高压区)与次级侧(低压区)间距≥3mm(加强绝缘需≥6mm)。
  • ?安规认证?:需通过IEC/EN 61347-1(LED驱动电源标准)的耐压测试(输入-输出间3000V AC/1min)。
  • ?过温?;?/strong>?:可选配NTC热敏电阻,通过FB引脚触发芯片关断。

?

7. 结论?


基于BP2509的非隔离方案在成本敏感型应用中表现出色,但需在电路设计、PCB布局和EMC处理上精益求精。本文提供的设计流程已在实际项目中验证,可实现高效率(典型值88%)、低成本的LED驱动电源开发,适用于球泡灯、工矿灯等多种场景。


(如需完整原理图及BOM表,请联系作者获取。提供样品,技术支持)
