在现代电子设备中，电源适配器作为核心的供电组件，其性能的优劣直接关系到设备的稳定运行与使用寿命。本文将对一款基于 LP3669CS 控制芯片与 SS210 二极管设计的 12V0.5A 电源适配器进行深入分析，涵盖其原理图解析、电路板实物展示以及关键变压器资料解读，全方位呈现该适配器的设计理念与实际性能表现。
该电源适配器的电路设计遵循典型的开关电源架构，通过 LP3669CS 芯片实现精准的电压与电流控制，搭配 SS210 二极管完成高效的整流任务。输入端接入 90-265VAC 的宽电压范围交流电，经由整流桥转换为脉动直流电，随后进入由 LP3669CS 控制的开关变换环节。
芯片内部集成的 PWM 控制器根据反馈信号调节开关频率与占空比，确保输出电压稳定在 12V，同时在恒流模式下可提供 0.5A 的持续电流输出。电路中还精心设计了滤波、稳压以及过流?；さ雀ㄖδ苣？?，如通过电解电容与固态电容组合实现多级滤波，有效降低输出纹波电压至 200mV 以内，保障输出电源的纯净度；过流?；せ粕瓒ㄔ?0.7A 自动重启，为电路安全运行保驾护航。

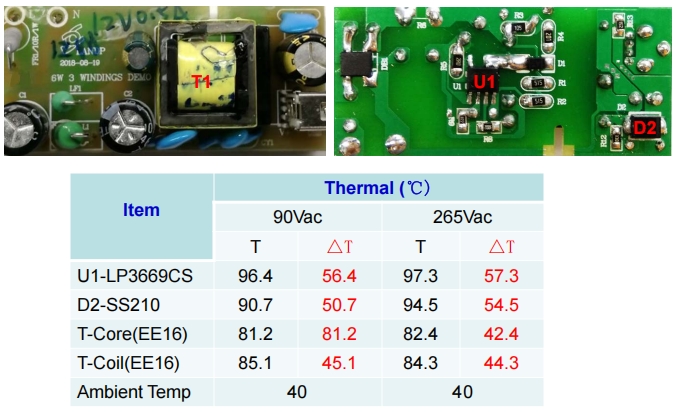

从电路板实物图来看，整体布局紧凑且合理。正面核心位置放置着 LP3669CS 芯片，其周围环绕着用于设定参数与提供辅助功能的贴片电阻、电容等元件，这些元件的精准焊接保证了电路的稳定连接与信号的高效传输。背面则重点布置了 SS210 二极管以及用于储能与滤波的大容量电解电容，二极管的引脚焊接牢固，确保在高电流通过时的可靠性，而电解电容的布局则充分考虑了散热与空间利用的平衡。
此外，电路板的走线清晰规整，电源输入与输出接口位置醒目，便于实际装配与使用，从实物层面直观展现了该适配器的精良工艺与可靠品质。

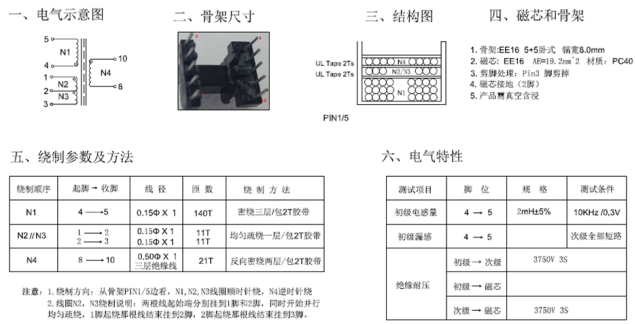

变压器作为电源适配器中的关键部件，其性能直接影响电源转换效率与输出稳定性。该适配器采用 EE16 型号的变压器，初级与次级绕组匝数比为 140:21，电感量设定为 2mH，磁芯有效截面积为 19.2mm2。
在 90Vac/60Hz 的输入条件下，当初级电流峰值达到 358mA 时，通过计算可得变压器磁通密度变化量为 0.266T，远低于安全阈值 0.3T，这表明变压器在工作过程中磁芯饱和风险低，能够稳定高效地完成电磁转换任务，为适配器的长期稳定运行提供坚实基础。
在实际测试中，该适配器展现出卓越的性能。在不同输入电压与负载条件下，输出电压波动极小，始终保持在 11.4-12.6V 的精准范围内；纹波电压严格控制在 200mV 以内，即使在满载 0.5A 时，输出纹波仅为 114mV，远低于设计标准，确保为电子设备提供稳定纯净的电源；效率测试结果显示，在 115VAC 输入、25℃环境温度下，适配器效率高达 78.881%，处于行业领先水平，既节能又高效。
同时，其还通过了严格的电磁兼容性测试，满足CISPR22B/EN55022B 标准，安全性能符合 IEC60950、UL1950 Class II 要求，可在 0-45℃的环境温度下稳定工作。
以上为部分LP3669FS+SS560 12V1A设计测试报告，如果需要完整的测试报告，请联系三佛科技官网右侧在线客服~
综上所述，这款 LP3669CS+SS210 12V0.5A 电源适配器凭借其精心设计的电路架构、精良的电路板工艺以及高性能的变压器配置，在稳定性、纯净度、效率与安全性等多方面均表现出色，是为各类电子设备提供可靠电源的理想选择。
