PN8034是一款由芯朋微（Chipown）推出的高性能非隔离交直流转换芯片，广泛应用于小家电和辅助电源等领域。它集成了PFM控制器和650V高雪崩能力智能功率MOSFET，能够实现极简的外围电路设计。

PN8034的主要型号

PN8034主要有两种封装形式：

SOP-7封装：适用于紧凑型设计，半封闭式稳态输出功率为3.0W（@230VAC），峰值功率可达3.6W。

DIP-7封装：提供更高的输出功率，半封闭式稳态输出功率为3.6W（@230VAC），峰值功率可达4.2W。

两种封装形式均支持12V输出，最大输出电流为300mA。

PN8034的功能特征

集成高压启动?？?/strong>

PN8034内置高压启动?？椋芄皇迪窒低晨焖倨舳统痛?，待机功耗低于100mW。

高雪崩能力MOSFET

芯片内置650V高雪崩能力智能功率MOSFET，适用于宽电压范围（85-265VAC）的应用场景。

内部框架图

优化的EMI特性

PN8034采用降频调制技术，能够有效改善电磁干扰（EMI）特性，确保电源系统在复杂环境下的稳定性。

全面的?；すδ?/strong>

过流?；ぃ∣CP）：防止输出电流过大，?；さ缭春透涸亍?br/>过温?；ぃ∣TP）：在芯片温度过高时自动关闭，防止热损坏。
欠压保护（UVLO）：确保芯片在低电压条件下安全工作。

优异的负载调整率和效率

PN8034在不同负载条件下均能保持较高的转换效率，负载调整率优异，适合小家电和辅助电源等应用场景。

兼容性与替代性

PN8034是PN8024的升级版本，可以直接兼容PN8024，且在性能上有所提升，例如ESD能力提升至8kV，外围电路更加精简。

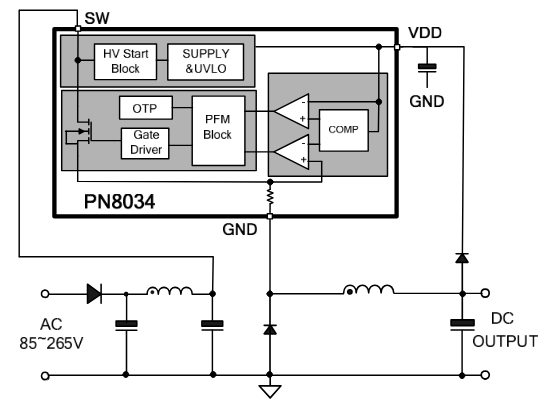

典型应用图及应用领域

PN8034适用于多种小功率非隔离电源场景，包括但不限于：

小家电（如电饭煲、暖风机、咖啡机等）。
非隔离辅助电源。

总结

PN8034凭借其高性能、低功耗、高可靠性和极简的外围电路设计，成为小功率非隔离电源设计的理想选择。它不仅能够满足严格的EMI要求，还能通过全面的保护功能确保系统的稳定运行。
