在众多的电源解决方案中，寻找一种既经济又高效的方式一直是工程师们的目标。今天，我们将详细介绍一款特别适合输出5V的非隔离电源方案——YD925。这款产品以其高性价比、紧凑设计和强大的功能，成为了小家电辅助电源领域的理想选择。

产品特点

YD925是一款高压线性稳压器，专为非隔离AC-DC应用设计。它具有以下显著特点：

高精度输出电压：YD925能够提供±3%的5V输出电压，确保电源的稳定性和可靠性。

宽输入电压范围：其输入电压范围宽达80~305VAC，能够适应不同地区的电网电压波动。

无电感设计：无需功率电感和输入高压电容，大大简化了电路设计，降低了成本。

完备的?；すδ埽杭闪送暾氖涑龆搪贰⒐丶扒费贡；ぃ谥霉缺；?，确保在各种异常情况下都能安全运行。

紧凑的封装：采用SOP-8封装，体积小巧，适合空间受限的应用场景。

产品描述

YD925是一款紧凑型无电感设计的离线式线性稳压器，集成了650V功率MOSFET。其专利的交流电充电控制方式，带来了极佳的带载能力和启动速度。此外，YD925还具备完备的带自恢复的保护功能，包括VDD欠压?；ぁDD过压?；ぁ⑹涑龉乇；?、输出欠压保护和内置过温?；さ?。

管脚功能描述

YD925的管脚布局如下：

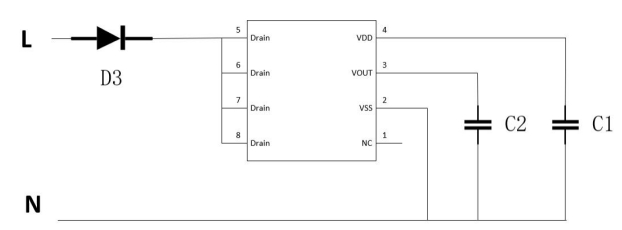

典型应用

YD925特别适用于替代阻容降压的小家电辅助电源。例如，在一些小型厨房电器、个人护理电器等设备中，YD925可以提供稳定的5V电源，满足设备的辅助电源需求。其无电感设计和紧凑封装，使得它在这些应用场景中具有显著的优势。

功能描述

启动

YD925采用专利的电流控制方式对VDD电容充电，确保芯片在极短时间内完成启动。在AC充电窗口内，芯片控制内部功率MOSFET的开启和关断，实现对VDD的充电储能。

过载保护

当负载加重导致输出电压降低时，系统会触发输出欠压保护。这种保护机制可以有效防止因负载过大而损坏芯片和设备。

内置过温保护

当芯片温度超过160℃时，芯片会触发过温?；?，关闭内部功率MOSFET和LDO输出。当芯片温度降至140℃以下时，芯片会进入自恢复重启过程。

自恢复重启

在触发各种?；ぃㄈ绻乇；ず凸卤；ぃ┦?，芯片会进入自恢复重启过程。计时640ms后，芯片内部信号清零并重新启动。如果?；ぷ刺廊淮嬖?，芯片会继续重复上述自恢复重启动作。

综上所述，YD925凭借其高精度输出、宽输入电压范围、无电感设计、完备的?；すδ芤约敖舸盏姆庾?，成为了5V非隔离电源方案中的佼佼者。无论是在成本控制还是性能表现上，YD925都展现出了极高的性价比，是小家电辅助电源领域的理想选择。
