在现代电子设备中，电源转换器作为核心组件之一，其性能和可靠性直接关系到整个系统的稳定运行。Fremont Micro Devices 推出的 FT8441TP 正是一款集高性能、高精度与低成本于一体的非隔离 PWM 功率开关，凭借其卓越的设计和丰富的功能，成为众多应用场景下的理想选择。
FT8441TP 是一款专为交直流开关电源设计的高性能转换器。它采用了先进的超高压工艺，内部集成高压启动电路、高压功率开关以及电流采样电阻，极大地简化了系统应用，减少了外部元器件的数量，从而节省了成本和 PCB 面积。其内置的电流模 PWM 控制器经过优化，能够保证优越的动态响应，确保在全电压输入范围内都能获得稳定的高精度输出电压。此外，FT8441TP 还具备快速启动（50ms 典型值）、低静态功耗（60mW 典型值）等特性，并且通过内置抖频技术和软驱动设计有效提高了 EMI 性能，使其能够轻松满足严格的电磁兼容性要求。

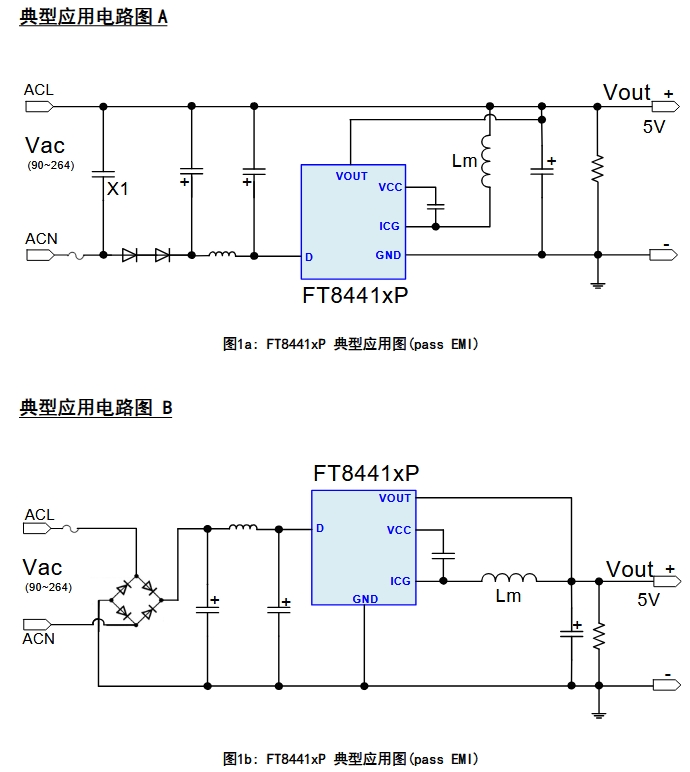

FT8441TP 的典型应用电路图展示了其在实际应用中的简洁性和高效性。图 1a 和图 1b 分别展示了两种典型的应用场景，均能够通过简单的电路设计实现稳定的 5V 输出。在这些电路中，FT8441TP 的各个管脚连接明确，输入端接入 90-264V 的交流电压，经过内部的处理后，在输出端得到所需的直流电压。通过合理选择外部元件，如功率电感等，可以进一步优化电路的性能，确保其在不同负载条件下的稳定运行。这种简洁而高效的电路设计，使得 FT8441TP 能够轻松应用于各种需要稳定电源的小家电辅助电源、智能家居设备以及替代传统线性电源和 RCC 电源的场合。
FT8441TP 采用 SOP7 封装形式，其管脚定义清晰明确，便于用户进行电路设计和焊接操作。具体管脚定义如下：
VOUT（1 号脚）：输出反馈脚，连接输出的正端，用于反馈输出电压信息，以便芯片进行精确的电压调节。
GND（2 号脚）：系统地，一般连接输出的负端，为整个电路提供参考地电位，确保电路的正常工作。
NC（3 号脚）：空脚，无电气连接，可根据实际需要进行处理，如悬空或接地等。
D（4 号脚）：高压启动和 MOSFET 的漏极（Drain），在电路启动时提供高压启动功能，并且作为功率开关的漏极，承载主要的功率传输。
ICG（5/6 号脚）：ICGND，芯片内部地，一般外接功率电感，为芯片内部电路提供稳定的地电位，同时与外部电感等元件配合，实现能量的转换和传输。
VCC（7 号脚）：芯片电源，为芯片内部的控制电路提供工作电源，确保芯片能够正常运行。
FT8441TP 拥有众多显著的特点，使其在众多同类产品中脱颖而出：
高精度恒压输出：固定 5V 的输出电压，精度高，能够为各种电子设备提供稳定的电源，确保设备的正常运行和性能发挥。
集成度高：内部集成 600V 超快恢复二极管和 800V 反馈二极管，以及高压启动电路和功率开关，减少了外部元件数量，降低了成本，同时提高了系统的可靠性。
快速启动与低静态功耗：50ms 的快速启动时间能够迅速响应负载变化，而 60mW 的低静态功耗则有助于提高整个系统的能效，降低能耗。
完善的?；すδ埽壕弑?VCC 欠压?；ぃ║VLO）、VCC 过压?；ぃ∣VP）、过温?；ぃ∣TP）、逐周期过流保护（OCP）以及输出短路?；ぃ⊿CP）等多种保护功能，全方位保障芯片和整个系统的安全运行，有效防止因各种异常情况而导致的损坏。
优化的 EMI 性能：内置抖频技术和软驱动设计，能够有效降低电磁干扰，提高电磁兼容性，使其更容易通过严格的 EMI 测试，满足各种应用场景下的电磁兼容性要求。
综上所述，FT8441TP 以其高性能、高精度、低成本以及丰富的功能和完善的保护机制，成为了交直流开关电源转换器领域的佼佼者。无论是在小家电辅助电源、智能家居设备，还是替代传统电源的场景中，FT8441TP 都能够提供稳定可靠的电源解决方案，助力电子设备的高效运行和性能提升。
