BP84505P作为一款高性能的电源管理芯片，凭借其卓越的特性与广泛的应用场景，成为了众多电子工程师和设计师的首选。本文将深入探讨BP84505P的典型应用图及其功能描述，以期为相关领域的专业人士提供有价值的参考。

BP84505P芯片概述

BP84505P是一款由晶丰明源推出的高性能电源管理芯片。它专为满足现代电子设备对电源效率、稳定性和可靠性日益增长的需求而设计，广泛应用于各种消费电子、工业控制以及通信设备等领域。BP84505P芯片采用了先进的电路设计和制造工艺，能够在各种复杂的工况下保持稳定的性能表现，同时具备高效能转换、低功耗以及多种?；せ频忍氐?。

BP84505P典型应用图

BP84505P的典型应用电路图如下所示：

1. 输入端（AC Input）

BP84505P的输入端通常连接到交流电源，通过整流桥将其转换为直流电压，为后续的电路提供稳定的输入。输入电压范围通常为90V~264V，能够适应不同地区的电网电压波动，确保设备在全球范围内都能正常工作。在输入端还配备有过压?；ぃ∣VP）和欠压保护（UVLO）功能，当输入电压超过或低于设定阈值时，芯片将自动关闭输出，?；さ缏访馐芩鸹怠?br/>

2. 输出端（DC Output）

输出端是BP84505P的核心部分，它通过内部的功率开关管和控制电路，将输入的直流电压转换为稳定的输出电压。BP84505P支持多种输出电压配置，能够满足不同设备的需求。输出电压的稳定性通过反馈（FB）引脚进行精确控制，反馈信号与内部的基准电压进行比较，调节功率开关管的导通时间，从而实现稳定的输出电压。此外，输出端还具备过流?；ぃ∣CP）和短路?；すδ?，当输出电流超过设定值或发生短路时，芯片将迅速切断输出，?；じ涸睾妥陨聿皇芩鸹?。

3. 控制电路

BP84505P的控制电路是其智能化的核心。它采用了先进的PWM（脉冲宽度调制）控制技术，通过调节脉冲的宽度来控制功率开关管的导通时间，从而实现对输出电压的精确调节?？刂频缏坊拱诵甭什钩ァ⑷砥舳?、频率抖动等多种功能，以提高系统的稳定性和抗干扰能力。斜率补偿可以有效防止电流环路的不稳定，软启动功能则能够在启动时逐渐增加输出电压，避免电流冲击对负载造成损害，频率抖动则可以降低电磁干扰（EMI）。

4. 辅助功能

BP84505P还具备一些辅助功能，如温度保护、待机模式等。温度?；すδ芡ü谥玫奈露却衅骷嗖庑酒墓ぷ魑露龋蔽露瘸瓒ㄣ兄凳?，芯片将自动降低输出功率或关闭输出，防止芯片因过热而损坏。待机模式则可以在设备不工作时，将芯片的功耗降至最低，延长设备的使用寿命并降低能耗。

BP84505P功能描述

1. 高效能转换

BP84505P采用了先进的电路设计和制造工艺，能够实现高达90%以上的转换效率。高效的转换不仅能够降低能源损耗，提高设备的能效比，还能减少热量的产生，提高系统的稳定性和可靠性。在高负载和低负载条件下，BP84505P都能保持稳定的效率表现，确保设备在各种工况下都能高效运行。

2. 稳定的输出电压

BP84505P通过精确的反馈控制机制，能够实现稳定的输出电压。输出电压的稳定性对于电子设备的正常运行至关重要，不稳定的电压可能导致设备性能下降甚至损坏。BP84505P的反馈控制电路采用了高精度的误差放大器和快速响应的PWM控制器，能够在负载变化和输入电压波动的情况下，迅速调整输出电压，保持其稳定性。此外，BP84505P还具备低纹波和低噪声的特点，能够为敏感的电子设备提供高质量的电源。

3. 多重?；せ?/strong>

BP84505P具备多种?；せ?，能够有效?；さ缏访馐芨髦止收系挠跋?。这些?；せ瓢ü贡；ぃ∣VP）、欠压?；ぃ║VLO）、过流?；ぃ∣CP）、短路?；?、温度保护等。过压?；ず颓费贡；た梢苑乐故淙氲缪沟囊斐２ǘ缘缏吩斐伤鸹?；过流保护和短路?；ぴ蚰芄辉谑涑龅缌饕斐Ｊ毖杆偾卸鲜涑?，?；じ涸睾妥陨聿皇芩鸹?；温度?；ぴ蚩梢苑乐剐酒蚬榷鸹?。这些?；せ频淖酆嫌τ茫沟肂P84505P能够在各种复杂的工况下稳定、可靠地运行。

4. 智能控制功能

BP84505P的智能控制功能使其能够适应不同的应用场景和负载需求。它采用了先进的PWM控制技术，通过调节脉冲的宽度来控制功率开关管的导通时间，从而实现对输出电压的精确调节。此外，BP84505P还具备斜率补偿、软启动、频率抖动等多种功能，以提高系统的稳定性和抗干扰能力。斜率补偿可以有效防止电流环路的不稳定，软启动功能则能够在启动时逐渐增加输出电压，避免电流冲击对负载造成损害，频率抖动则可以降低电磁干扰（EMI）。

5. 小巧的封装尺寸

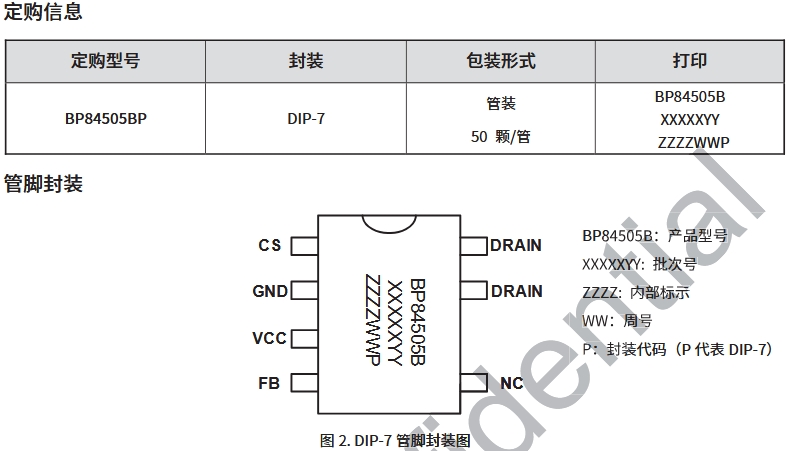

BP84505P采用了紧凑的封装形式，如DIP-7等，能够在有限的空间内实现高效能的电源管理。这对于现代电子设备的小型化和轻薄化设计具有重要意义。小巧的封装尺寸不仅能够节省电路板空间，还能降低设备的整体尺寸和重量，满足消费者对便携式电子设备的需求。

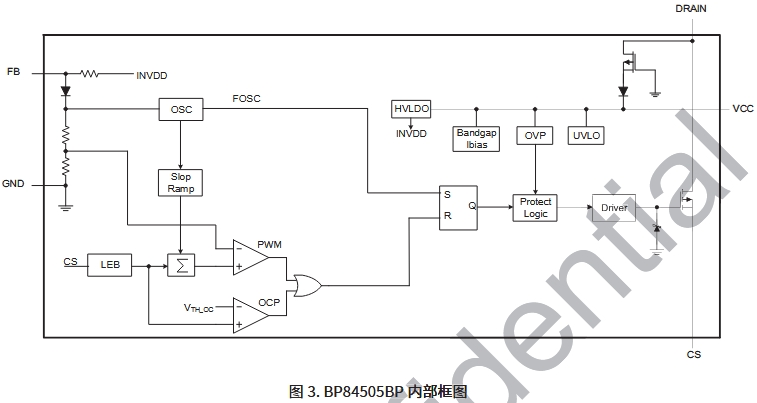

BP84505P内部框架图

BP84505P的应用场景

BP84505P凭借其卓越的性能和广泛的应用范围，成为了众多电子设备的首选电源管理芯片。以下是BP84505P的一些典型应用场景：

1. 消费电子设备

在消费电子领域，BP84505P被广泛应用于智能手机、平板电脑、笔记本电脑、智能电视等设备的电源适配器中。这些设备对电源的效率、稳定性和可靠性有着极高的要求，BP84505P能够满足这些需求，为设备提供稳定的电源支持。此外，BP84505P的小巧封装尺寸也使其能够轻松集成到这些小型化设备中，不占用过多的空间。

2. 工业控制设备

在工业控制领域，BP84505P被用于各种工业自动化设备、机器人、PLC（可编程逻辑控制器）等的电源模块中。这些设备通常需要在恶劣的工况下长时间稳定运行，BP84505P的高效能转换、稳定的输出电压和多重?；せ剖蛊淠芄宦阏庑┮蟆４送?，BP84505P的智能控制功能还能够根据不同的负载需求自动调整输出功率，提高系统的效率和可靠性。

3. 通信设备

在通信领域，BP84505P被应用于基站、路由器、交换机等通信设备的电源?？橹?。这些设备对电源的稳定性和可靠性要求极高，BP84505P的多重?；せ坪椭悄芸刂乒δ苣芄蝗繁Ｉ璞冈诟髦止た鱿挛榷ㄔ诵?。此外，BP84505P的低纹波和低噪声特点还能够为通信设备提供高质量的电源，保证通信信号的稳定传输。

总结

BP84505P作为一款高性能的电源管理芯片，凭借其高效能转换、稳定的输出电压、多重?；せ啤⒅悄芸刂乒δ芤约靶∏傻姆庾俺叽绲忍氐?，在现代电子设备中得到了广泛应用。它不仅能够满足不同设备对电源的严格要求，还能提高设备的性能、可靠性和使用寿命。
