FT61E043-RB 是一款高性能的微控制器，以其高性能、低功耗和丰富的外设功能广泛应用于各种嵌入式系统。本文深入解析其系统功能框图，探讨其架构设计的优势，为嵌入式系统开发者提供参考。
FT61E043-RB 的系统功能框图展示了其主要?？楹退侵涞牧庸叵?。从框图中可以看出，该微控制器集成了多个功能?？椋?CPU、程序存储器、数据存储器、定时器、中断控制器、I/O 端口、ADC、PWM 模块等。这些?？橥ü芟呦低诚嗷チ?，实现了高效的指令执行和数据传输。
FT61E043-RB 采用精简指令集架构（RISC），支持 2T 和 4T 指令周期。这种架构设计使得 CPU 能够快速执行指令，提高系统的运行效率。同时，其内置的 8 层硬件堆栈和 12 位指令字宽，进一步增强了指令处理能力。
该微控制器拥有 4Kx14b 的程序存储空间和 256x8b 的数据 EEPROM。程序存储空间支持 checksum 自动校验，确保程序的完整性和可靠性。数据 EEPROM 可在应用中编程，为数据存储提供了灵活性。此外，256x8b 的 SRAM为程序运行提供了充足的临时存储空间。
FT61E043-RB 配备了多个定时器?？椋?1x 带 8 位预分频的定时器 0、1x 带 3 位预分频的 16 位定时器 1和 1x 带 8 位预分频的定时器 2。这些定时器支持多种工作模式，如定时器模式、计数器模式和慢时钟周期测量模式，能够满足不同应用场景的需求。
内置的 10 位 ADC 支持 8 个通道，包括 7 个外部通道和 1 个内部 1/4VDD 通道。其参考电压可选外部 Vref、VDD 或内部 2V/3V，为模拟信号的精确转换提供了多种选择。此外，增强型 PWM ?？橹С肿疃?3 对带“死区”的 PWM 输出，时钟源可选系统时钟或内部 32MHz 时钟，适用于电机控制和电源管理等应用。
FT61E043-RB 支持多种低功耗模式，如睡眠模式和看门狗定时器。在睡眠模式下，系统时钟可以关闭，以进一步降低功耗。同时，低电压复位（LVR）和低电压检测（LVD）功能，确保了系统在低电压条件下的稳定运行。
该微控制器提供最多 18 个通用 IO，所有 IO 带独立上拉控制，4 个 IO 带独立下拉控制。下降沿中断功能，使得 I/O 端口能够快速响应外部事件。此外，支持在系统编程（ICSP）和在线调试，为开发和调试提供了便利。

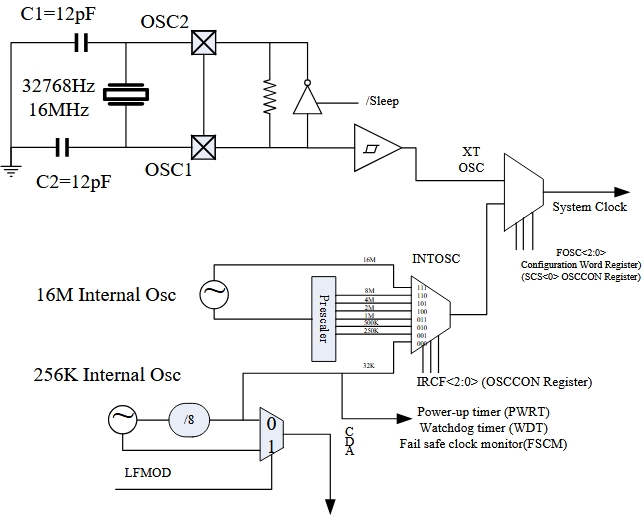

FT61E043-RB 内置高速 16M RC 振荡器和低速 32K RC 振荡器，支持外部晶振和外部时钟模式。时钟缺失检测和双速启动模式，确保了系统在不同工作条件下的稳定性和可靠性。
FT61E043-RB 的数据存储器分为四个存储区（Bank），每个存储区包含通用寄存器（GPR）和特殊功能寄存器（SFR）。这种设计使得数据存储更加灵活，便于程序的组织和管理。同时，每个存储区的最后16个字节为共用RAM，确保了无论当前处于哪一个区，程序总是可以访问到它们，提高了数据访问的效率。
该微控制器支持多种中断源，包括外部中断、定时器中断、ADC中断、比较器中断等。中断控制寄存器（INTCON）和外围中断请求寄存器（PIR1/PIR2）记录了中断标志位，而对应的中断使能寄存器（PIE1/PIE2）则控制中断的使能。这种灵活的中断处理机制使得系统能够快速响应各种事件，提高了系统的实时性和可靠性。此外，中断返回指令（RETI）在退出中断函数时自动设置全局中断使能位（GIE），重新使能未屏蔽的中断，简化了中断处理流程。
FT61E043-RB 提供了程序空间保护功能，防止程序被非法读取或修改。这一特性对于?；ぶ恫ê头乐勾氡淮鄹闹凉刂匾?，尤其适用于需要高安全性的应用环境，如金融设备、医疗设备等。
除了上述提到的定时器、ADC、PWM等外设，FT61E043-RB 还集成了多个比较器、运算放大器、USB充电端口等。这些外设接口为系统提供了更多的功能扩展可能性，减少了外部元件的需求，降低了系统成本和复杂度。例如，内置的6个高速高精度比较器和1个运算放大器，支持软件校准输入失调电压，为模拟信号处理提供了强大的支持。
FT61E043-RB 提供了多种封装形式，如 SOP14、TSSOP14、SOP16、SOIC20、SSOP20、PDIP20 和 QFN20 等。这些封装选项使得该微控制器能够适应不同的物理安装需求，无论是小型化设计还是传统的插件式应用，都能找到合适的封装形式，提高了其在不同应用场景中的适用性。
FT61E043-RB 提供了良好的开发支持，包括完整的开发工具链、示例代码和应用电路。这些资源有助于开发者快速上手，缩短开发周期。此外，该微控制器还具有良好的兼容性，能够与多种外围设备和?？槲薹旒?，进一步拓展了其应用范围。
FT61E043-RB 微控制器不仅在高性能、低功耗和丰富的外设功能方面表现出色，还在数据存储器的灵活性、中断处理能力、程序?；せ啤⑼馍杞涌诘姆岣恍?、封装选项的多样性以及开发支持和兼容性等方面具有显著的优势。这些特点使得 FT61E043-RB 成为一款功能强大、应用广泛的微控制器，能够满足从简单到复杂的各种嵌入式系统开发需求，为开发者提供了极大的便利和灵活性。
