HN3415D是一种低电压P通道增强型无铅封装的MOSFET，凭借其卓越的电气特性、紧凑的封装形式以及环保特性，逐渐成为众多电子设计工程师的理想选择。本文将详细介绍HN3415D的特性、性能指标以及其在实际应用中的优势。
HN3415D是一种P通道增强型功率MOSFET，采用先进的沟槽技术制造，具有低导通电阻（RDS(ON)）、低栅极电荷以及低至1.8V的栅极驱动电压等特点。这种设计使得HN3415D在低电压应用中表现出色，能够有效降低功耗并提高系统效率。此外，HN3415D还具备良好的静电放电（ESD）防护能力，ESD耐受等级达到2500V（人体模型），能够有效?；て骷谏褪褂霉讨械陌踩?。
HN3415D的主要电气参数如下：
最大漏源电压（VDS）：-20V，表明其能够承受高达20V的反向漏源电压，适用于多种中低压应用场景。
最大漏极电流（ID）：连续工作时为-4A，脉冲工作时可达-30A（脉冲宽度受限于最大结温）。这一参数确保了其在高电流负载下的稳定性。
最大功耗（PD）：在25℃环境温度下为1.4W，这使得其能够在紧凑的封装内实现高效的功率转换。
工作结温和存储温度范围：-55℃至150℃，使其能够在较宽的温度范围内稳定工作，适应各种恶劣环境条件。
导通电阻（RDS(ON)）是衡量MOSFET性能的重要指标之一。HN3415D在不同栅极电压下的导通电阻表现如下：
当VGS=-2.5V时，RDS(ON)小于60mΩ；
当VGS=-4.5V时，RDS(ON)小于45mΩ。
低导通电阻意味着在导通状态下，器件的功率损耗较小，从而提高了整个电路的效率。这对于需要频繁开关或承载较大电流的负载开关和脉宽调制（PWM）应用尤为重要。
HN3415D的动态特性包括输入电容（Clss）、输出电容（Coss）和反向转移电容（Crss）。这些参数反映了器件在高频开关应用中的性能表现：
输入电容（Clss）：950pF；
输出电容（Coss）：165pF；
反向转移电容（Crss）：在VDS=-10V、VGS=0V、频率为1MHz时为120pF。
低电容值有助于减少开关过程中的能量损耗和电磁干扰，提高开关速度和系统稳定性。

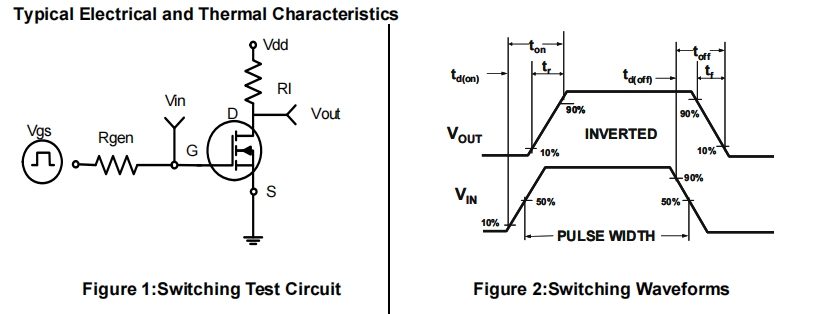

开关特性是衡量MOSFET在开关应用中的性能关键指标。HN3415D的开关特性如下：
开启延迟时间（td(on)）：12ns；
开启上升时间（tr）：10ns；
关闭延迟时间（td(off)）：19ns；
关闭下降时间（tf）：25ns；
总栅极电荷（Qg）：12nC。
这些参数表明HN3415D具有快速的开关速度，能够有效减少开关损耗，提高电路的动态性能。

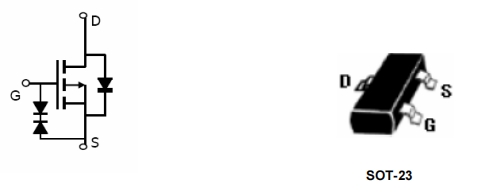

HN3415D采用无铅表面贴装封装（SOT-23），这种封装形式具有以下优点：
尺寸紧凑，节省电路板空间，适合高密度集成的电子产品；
无铅设计，符合环保要求，减少了对环境的污染；
表面贴装工艺兼容性强，便于自动化生产，提高了生产效率和可靠性。
脉宽调制（PWM）是一种常见的功率控制技术，广泛应用于直流电机驱动、开关电源、逆变器等领域。HN3415D的低导通电阻和快速开关特性使其成为PWM应用的理想选择。在PWM电路中，MOSFET作为开关元件，通过控制栅极电压的脉冲宽度来调节输出功率。低导通电阻能够减少开关导通时的功耗，而快速的开关速度则有助于提高PWM信号的质量，降低电磁干扰。
负载开关是一种用于控制电源通断的电路，广泛应用于电源管理系统、电池供电设备等。HN3415D作为负载开关使用时，能够快速响应负载的变化，实现对电源的精确控制。其低导通电阻确保了在负载电流较大时，开关损耗较小，从而提高了系统的整体效率。此外，其低栅极驱动电压（低至1.8V）使得其能够与低电压控制信号兼容，简化了电路设计。
HN3415D作为一种低电压P通道增强型无铅封装MOSFET，具有以下显著优势：
低导通电阻和低栅极电荷，提高了电路效率和响应速度；
快速的开关特性，适用于高频PWM应用；
无铅封装，符合环保要求；
尺寸紧凑，适合高密度集成；
良好的ESD防护能力，提高了器件的可靠性。
综上所述，HN3415D凭借其卓越的电气性能和环保特性，在现代电子电路设计中具有广泛的应用前景。无论是作为负载开关还是用于PWM控制，它都能为工程师提供高效、可靠的解决方案，满足各种中低压、中等功率的应用需求。
