如今电源管理芯片扮演着至关重要的角色，它们不仅需要提供稳定的电压和电流，还要具备高效率和多种保护功能。LP3792是芯茂微推出的一款恒压、恒流的原边反馈控制芯片，适用于充电器和适配器等应用。本文将详细介绍LP3792的电路原理图、管脚说明及其应用信息。

LP3792概述

LP3792是一款低功耗原边反馈控制芯片，它采用特有的输出线损补偿技术，可以有效补偿输出电流在输出线上的损耗压降。这款芯片优化了动态响应和驱动等性能，能够驱动大功率MOS，具有多重?；すδ?，包括开路?；?、过压?；ぁ⒍搪繁；ぁ⒐卤；さ?。LP3792采用SOT23-6封装，适用于手机、无绳电话、PDA、MP3等便携式设备的适配器、充电器，以及LED驱动电源、线性电源和RCC开关电源的升级换代等。

LP3792电路原理图及管脚说明

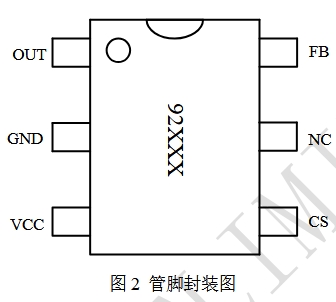

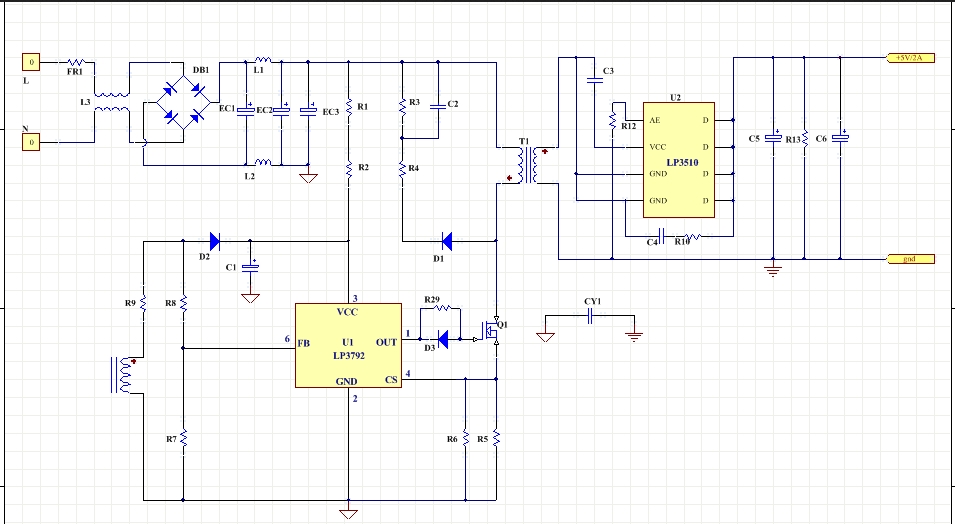

LP3792的电路原理图如图1所示，该芯片的管脚封装如图2所示。LP3792共有6个管脚，各管脚的功能如下：

    OUT（管脚1）：驱动端，连接外置MOS管的漏极。
    GND（管脚2）：芯片地。
    VCC（管脚3）：芯片电源，就近接旁路电容。
    CS（管脚4）：电流采样端，接采样电阻到地。
    NC（管脚5）：无连接。
    FB（管脚6）：反馈电压输入端。

LP3792应用信息

LP3792是一款恒压、恒流的原边反馈控制芯片，系统工作于断续模式，适用于充电器和适配器以及其他辅助类电源。LP3792采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降；LP3792恒压时，采用谷底导通技术，提升恒压效率。LP3792是芯茂微最新一代的恒压、恒流控制芯片，优化了动态响应和驱动等性能。

启动

芯片仅需1μA的启动电流，系统上电后通过启动电阻对Vcc的电容进行充电，当Vcc电压达到芯片开启阈值时，芯片内部控制电路开始工作。系统启动后，Vcc由辅助绕组通过二极管进行供电。

恒流控制，输出电流设置

芯片逐周期检测电感的峰值电流，CS端连接到内部的峰值电流比较器的输入端，与内部阈值电压进行比较，当CS外部电压达到内部检测阈值时，功率管关断。

满载时电感峰值电流的表达式为：

其中，PPK 是主级侧的峰值电流。

恒压控制，输出电压设置

LP3792通过采样辅助绕组平台电压，分压后与内部基准比较形成闭环后，来恒定输出电压Vo。

其中，RFBL 是FB下拉电阻，RFBH 是FB上拉电阻。

过压?；さ缱枭柚?/strong>

当FB检测到的平台电压达到内部设定的过压?；ゃ兄?V时，系统进入过压?；?。

其中，VOVP 是需要设定的过压保护点。

保护功能

LP3792内置多种?；すδ埽ㄊ涑隹?短路?；?，VCC欠压/过压?；?，过温保护等。

PCB设计指南

在设计LP3792 PCB时，需要遵循以下指南：

    旁路电容：VCC的旁路电容需要紧靠芯片VCC和GND引脚。

    FB引脚：接到FB的分压电阻必须靠近FB引脚，且节点要远离变压器原边绕组的动点。

    地线：电流采样电阻的功率地线尽可能短，且要和芯片的地线及其他小信号的地线分头接到母线电容的地端。

    功率环路的面积：减小功率环路的面积，如变压器原边绕组、功率管、母线电容的环路面积，以及变压器副边绕组、整流二极管、输出电容的环路面积，以减小EMI辐射。

总结

LP3792是一款高效、多功能的恒压恒流原边反馈控制芯片，适用于多种电源管理应用。其特有的输出线损补偿技术和谷底导通机制，使其在提升系统效率的同时，还能提供稳定的电压和电流输出。内置的多重?；すδ芙徊皆銮苛讼低车目煽啃?。通过遵循PCB设计指南，可以确保LP3792在实际应用中的性能和稳定性。
