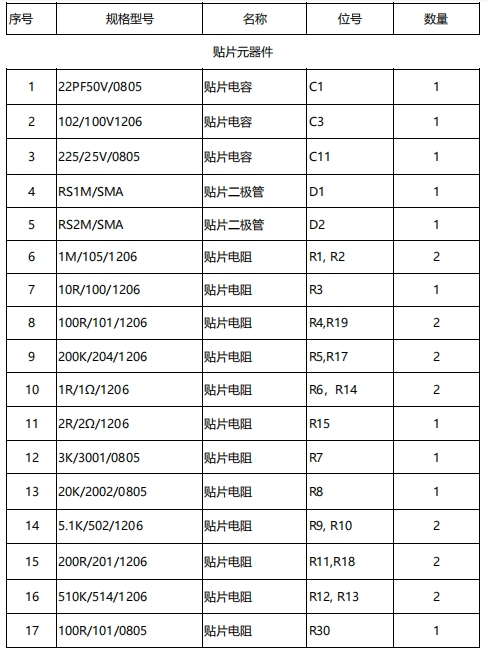

不论大小电子设备，电源管理?？槭呛诵淖榧?，它直接影响到设备的性能和可靠性。LP3799FAC型号12V4A电源方案，以其集成MOS管、小体积、大功率输出的特点，为48W电源设计提供了一个高效的解决方案。本文将详细介绍该电源方案的原理图、PCB板设计以及样板实物图BOM清单等。

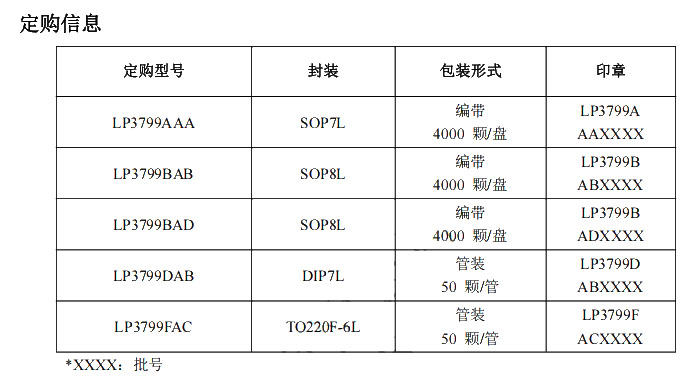

LP3799FAC是一款设计用于提供12V4A输出的48W电源方案。它采用了原边控制技术，内部集成了高压功率管，使得整个电源方案在保持小体积的同时，能够提供较大的功率输出。这种设计特别适合于空间受限但又需要较高功率输出的应用场景，如充电器、适配器和其他恒压恒流应用场合。
集成>650V功率管；支持CCM和DCM多模式工作方式
全电压范围内±5%的恒压输出特性；全电压范围内±5%的恒流输出特性
特有的PEAKLOAD功能；优异的EMI特性；优异的音频特性
低启动电流，实现低待机功耗<75mW
可编程的输出线缆补偿功能
内置环路补偿方式，省略外围补偿元件；内置软启动电路
多重?；せ疲?/span>
☆ 可编程输入过欠压保护
☆ FB反馈电阻开短路?；?/span>
☆ CS开短路?；?/span>
☆ 输出短路?；?/span>
☆ 输出过压?；?/span>
☆ 电感过电流?；?/span>
☆ 同步共通保护/短路?；?/span>
☆ 过温保护（OTP）
☆ VCC过压?；?VCC欠压?；?/span>

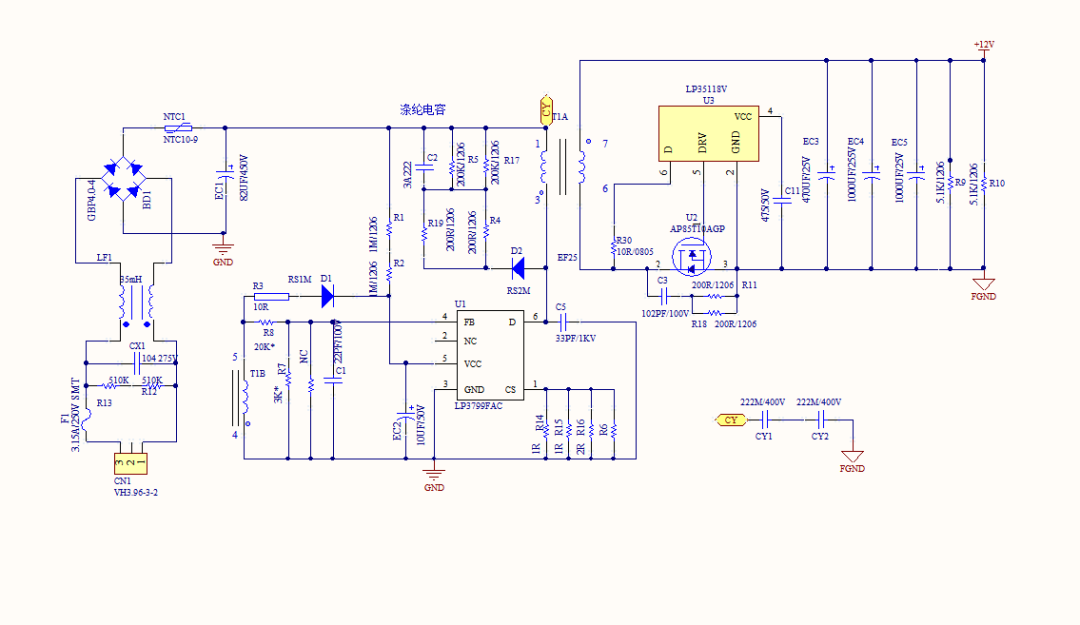

LP3799FAC的原理图设计体现了其高度集成和优化的特点。电路图中，我们可以看到主要的电源管理IC（U1），以及与之配合的外围元件，包括输入滤波器、变压器、输出整流和滤波电路等。电路设计中还包含了多重?；せ?，如输入过欠压?；?、输出短路保护、过温?；さ?，确保电源方案的稳定性和安全性。

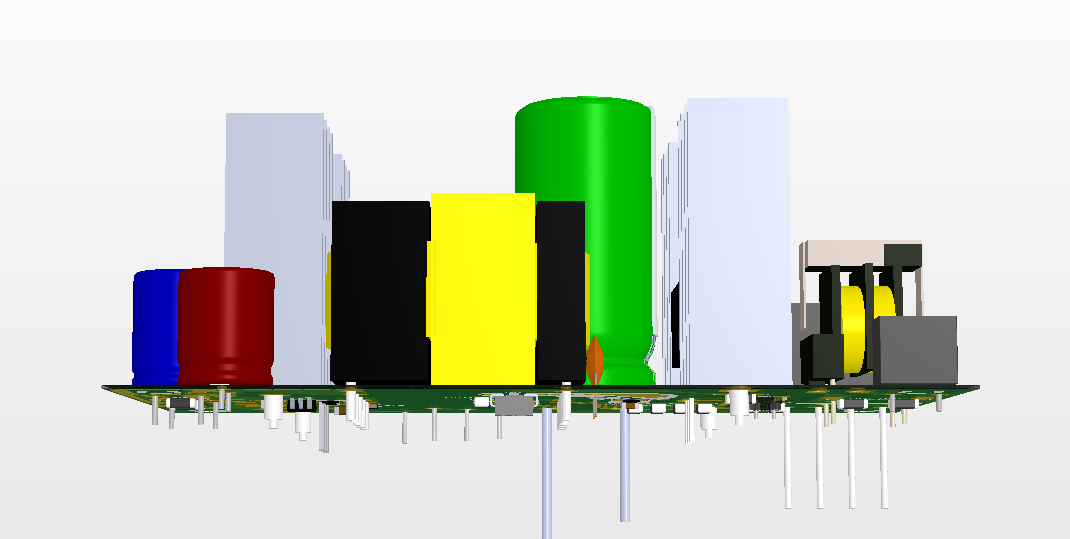

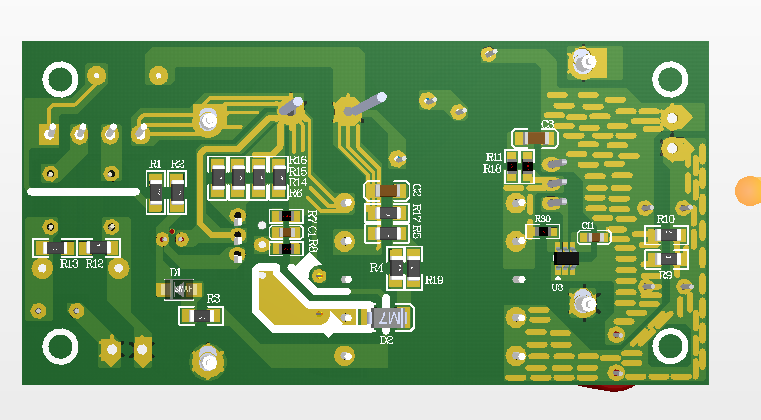

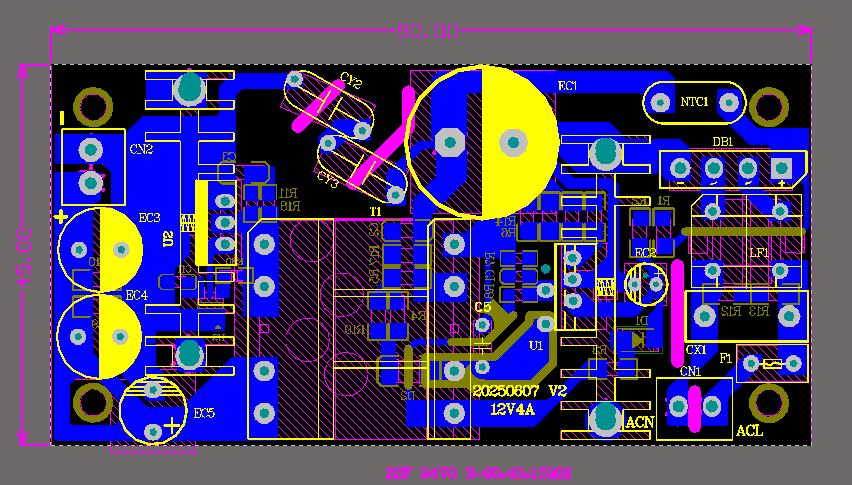

在PCB板设计中，我们注重了电路的布局和走线，以优化电源方案的性能和减少电磁干扰（EMI）。以下是LP3799FAC电源方案的PCB板设计图：
布局设计：电源管理IC位于PCB板的中心位置，以最短的路径连接到关键的外围元件，如变压器和输出电容。这种布局有助于减少功率损耗和提高效率。
走线设计：高电流走线尽可能宽，以减少电阻和热损耗。同时，敏感信号线与高电流走线保持适当的距离，以减少干扰。
散热设计：考虑到功率管和其他热敏元件的散热需求，PCB板设计中包含了散热孔和散热焊盘，以提高散热效率。

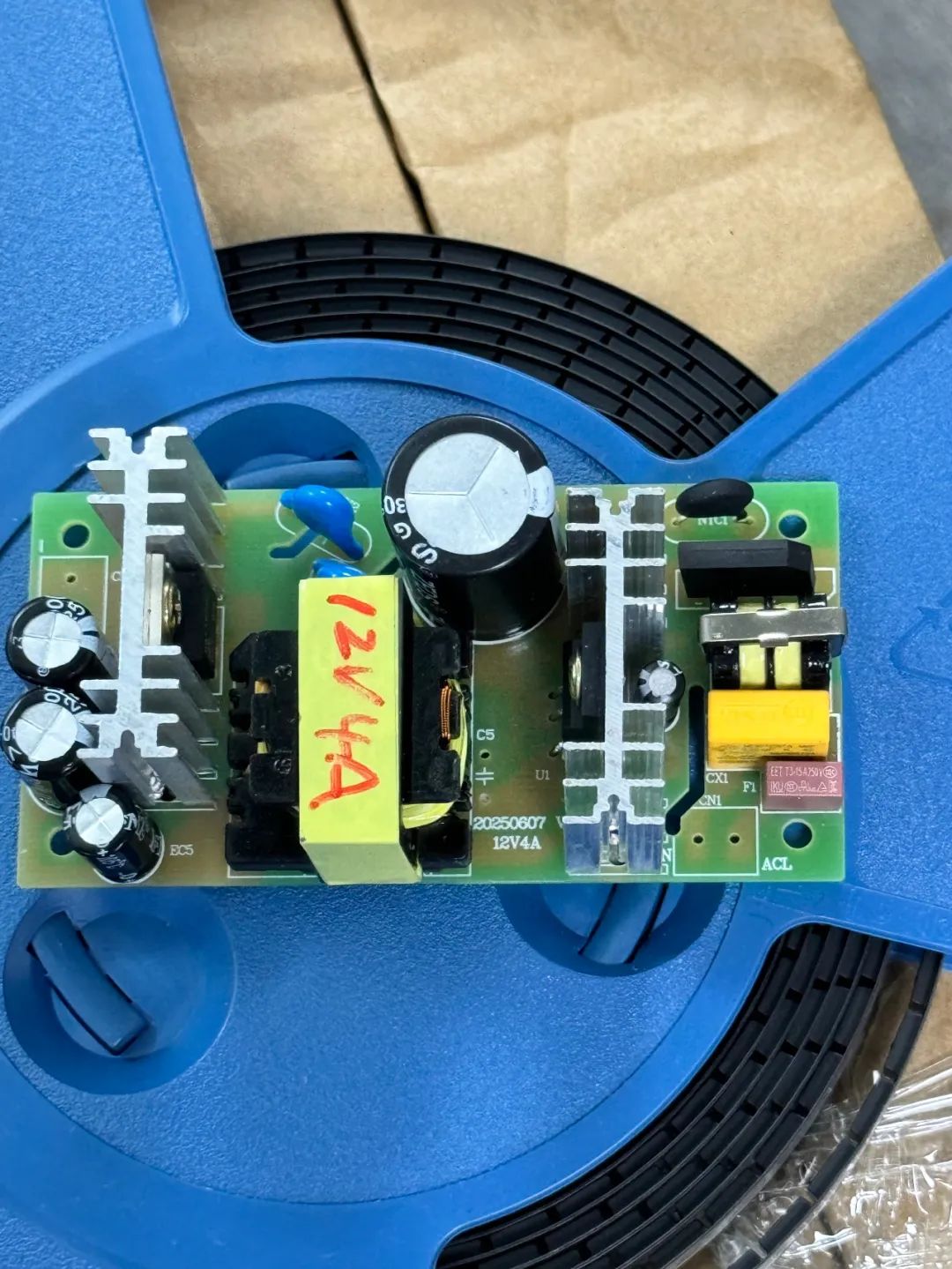

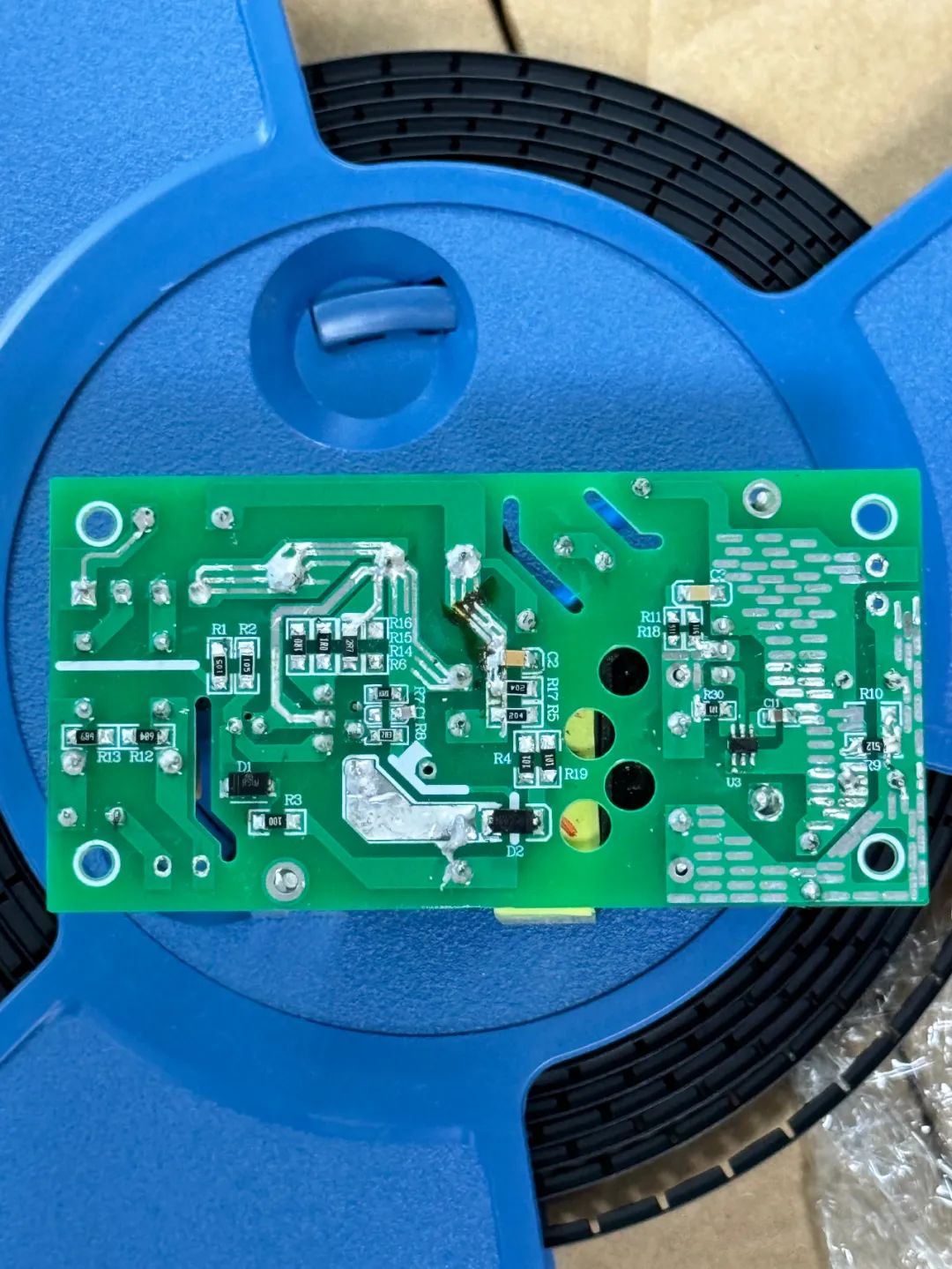

给客户开发的样板实物图如下：
元件布局：所有元件按照PCB板设计图精确布局，确保了电路的正确性和可靠性。
焊接质量：所有焊点都经过精心焊接，确保了良好的电气连接和机械强度。
散热措施：实物图中可以看到散热孔和散热焊盘的实际应用，这些措施有助于在实际工作中有效散热。
三佛科技提供样品、完整资料，技术支持~
LP3799FAC电源方案以其集成MOS管、小体积和大功率输出的特点，为48W电源设计提供了一个高效、可靠的解决方案。通过精心设计的原理图、PCB板和样板实物图，我们可以看到该电源方案在实际应用中的优越性能。无论是在充电器、适配器还是其他恒压恒流应用场合，LP3799FAC都能展现出其卓越的性能和可靠性。
