在当今的嵌入式系统设计中，8位微控制器因其成本效益高、性能稳定而被广泛应用。FT62FC6X系列作为一款高性能的8位微控制器，凭借其丰富的功能和灵活的配置，成为了众多工程师的首选。本文将深入探讨FT62FC6X系列的型号命名规则、引脚介绍以及PORT端口结构框图，帮助读者更好地理解和应用这一系列微控制器。

FT62FC6X型号命名规则

FT62FC6X系列微控制器的型号命名遵循了一套严格的规则，这些规则不仅反映了芯片的基本特性，还提供了关于其功能和性能的重要信息。型号命名规则如下：

（一）基础型号

FT62FC6X系列的基础型号为“FT62FC”，其中：

    “FT”代表Fremont Micro Devices公司。
    “62”表示该系列微控制器属于62系列，具有特定的内核架构和指令集。
    “FC”表示该系列微控制器具有EEPROM存储功能，支持程序和数据的非易失性存储。

（二）功能扩展

在基础型号之后，通过添加特定的后缀来表示不同的功能扩展和特性。例如：

    “3”表示该型号具有3k x 14位的程序存储空间。
    “1”、“2”、“3”、“4”、“5”等数字表示不同的引脚数量，如“3”表示8引脚，“4”表示10引脚等。
    “A”、“B”、“C”等字母表示不同的封装类型，如“SOP8”表示8引脚小外形封装，“MSOP10”表示10引脚迷你小外形封装等。

（三）版本信息

型号的最后部分通常包含版本信息，如“Rev1.00”，表示该型号的版本号为1.00。版本号的更新通常意味着芯片在功能、性能或兼容性方面的改进。

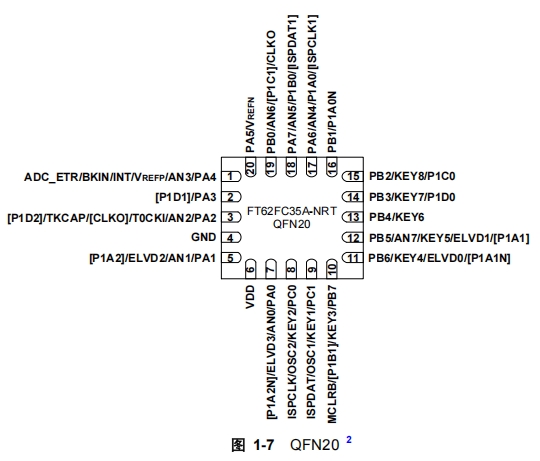

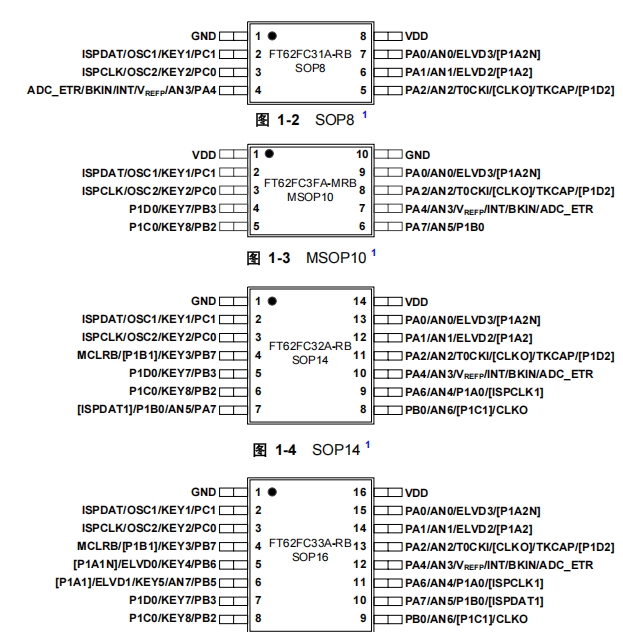

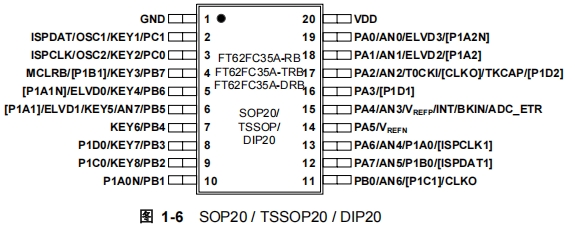

FT62FC6X结构框图及引脚介绍

FT62FC6X系列微控制器根据不同的封装类型和功能需求，提供了多种引脚配置。以下是结构框图及一些常见的引脚及其功能介绍：

（一）电源引脚

    VDD：电源正极，为芯片提供工作电压。
    GND：电源地，提供参考电平。

（二）I/O端口引脚

FT62FC6X系列微控制器提供了多个I/O端口，每个端口具有多种功能，包括数字输入、数字输出、模拟输入等。常见的I/O端口引脚包括：

    PA0 - PA7：PORTA端口，具有数字输入、数字输出和模拟输入功能。
    PB0 - PB7：PORTB端口，具有数字输入、数字输出和模拟输入功能。
    PC0 - PC1：PORTC端口，具有数字输入和数字输出功能。

（三）特殊功能引脚

    OSC1/OSC2：振荡器输入/输出引脚，用于连接外部晶振或时钟源。
    MCLR：外部复位引脚，用于系统复位。
    T0CKI：Timer0时钟输入引脚，用于外部时钟输入。
    INT：外部中断引脚，用于接收外部中断信号。
    VREFP/VREFN：模拟参考电压正/负引脚，用于ADC模块的参考电压输入。

PORT端口结构框图

PORT端口是FT62FC6X系列微控制器的核心组成部分，提供了丰富的输入输出功能。以下是一个典型的PORT端口结构框图，展示了PORTA端口的内部结构：

PWM 特性

● 4 路周期相同 (由 Timer2 控制)，且独立占空比的 PWM 通道：P1A, P1B, P1C, P1D
● 通道 1 带有互补输出：/P1A
● 1 路带死区控制的 PWM 通道：P1A, /P1A
● 16-bit 的分辨率
● 每路 PWM 输出极性可独立控制
● 带可选自动重启功能的多种故障刹车事件
● PWM1 和 PWM4 可映射到 3 个 I/O, PWM2 和 PWM3 可映射到 2 个 I/O
● XOR/XNOR 第 2 功能输出
● 蜂鸣器模式
● 单脉冲输出模式
● 周期和占空比寄存器双缓冲读写设计

SLEEP 模式下的 PWM 操作 - 不管是否处于 SLEEP 状态, 只要 Timer2 保持运行，且 PWM 使能，那么 PWM 将一直保持运行。而 Timer2 如需在 SLEEP 下运行，其时钟源不可选择指令时钟。如果 SLEEP 模式下 Timer2 自动关闭，那么 PWM 的输出将保持其进入 SLEEP 前的状态。

总结

FT62FC6X系列8位微控制器以其高性能、低功耗、丰富的功能和灵活的配置，成为了嵌入式系统设计中的理想选择。通过深入理解其型号命名规则、引脚功能以及PORT端口结构，工程师可以更好地选择和应用这一系列微控制器，满足不同应用场景的需求。无论是简单的传感器接口设计，还是复杂的多任务处理系统，FT62FC6X系列都能提供可靠的解决方案，助力工程师实现高效、稳定的嵌入式系统设计。
