FT8370X系列同步整流芯片凭借其卓越的性能和广泛的电流覆盖范围，成为市场上备受瞩目的明星产品。本文将深入剖析FT8370X系列的特性、应用场景以及选型指南，帮助工程师们快速找到适合自己的解决方案。

FT8370X系列概览

FT8370X系列同步整流芯片由辉芒微精心打造，旨在为各种电子设备提供高效、可靠的电源转换解决方案。该系列芯片具备以下显著特点：

    集成同步MOS：内置高性能同步MOSFET，无需外部MOSFET，简化设计，降低BOM成本。

    外围超简：无需额外的电阻、电容或假负载，极大减少了PCB空间和成本。

    专利检测技术：采用DCM/QR（不连续导通模式/准谐振）专利检测技术，提升效率，降低EMI。

    高效率，低温度：在不同负载条件下均能保持高效率，显著降低温升，延长设备寿命。

    EMC容易通过：优化的电路设计和专利技术，使得EMC测试轻松通过，无需额外的滤波或屏蔽措施。

    动态响应快：搭配FT8393x系列原边控制器，内置看门狗功能，确保系统快速稳定响应。

FT8370X系列型号及特性

FT8370X系列涵盖了从2A到8A的多种电流规格，满足不同应用场景的需求。以下是各型号的详细规格：

FT8370B

    输出电流范围：2.0A - 2.4A
    封装：SOP8
    状态：量产（MP）
    推荐原边芯片：FT839NDx（SOP8）、FT8393MBx（SOP7）
    典型效率：90% @ 115V，90% @ 230V
    应用场景：适用于小型便携设备充电器、USB排插等。

FT8370CP

    输出电流范围：2.5A - 3.4A
    封装：PSOP8
    状态：量产（MP）
    推荐原边芯片：FT8393MDDx（DIP7）
    典型效率：88.48% @ 115V，87.40% @ 230V
    应用场景：适用于中等功率的电源适配器、小型工业设备。

FT8370B+B

    输出电流范围：3.5A - 4.5A
    封装：SOP8*2
    状态：量产（MP）
    应用场景：适用于高功率需求的设备，如工业控制?？椤⒋笮统涞缙?。

FT8370B+外推MOS

    输出电流范围：4.5A - 8.0A
    封装：SOP8+MOS
    状态：量产（MP）
    应用场景：适用于高功率、高电流需求的设备，如大型工业设备、服务器电源。

FT8370H

    输出电流范围：2.0A
    封装：SOP8
    状态：工程验证（ENG）
    推荐原边芯片：PSR：FT8393M（SOT23-5）
    应用场景：适用于特定功率需求的设备，如小型智能家居设备。

FT8370H+外推MOS

    输出电流范围：2.1A - 5.0A
    封装：SOP8+MOS
    状态：工程验证（ENG）
    推荐原边芯片：SSR：FT8492B（SOT23-5）
    应用场景：适用于中等功率需求的设备，如中型工业设备、智能家居设备。

典型应用案例

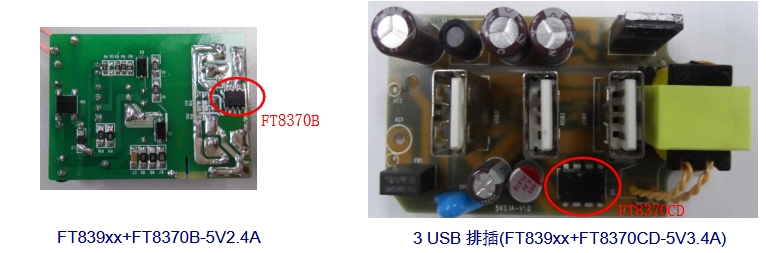

FT8370B典型应用

该应用图展示了FT8370B在2.0A - 2.4A输出范围内的典型应用。外围无电阻、电容，且无需假负载，极大简化了设计。适用于小型便携设备充电器、USB排插等。

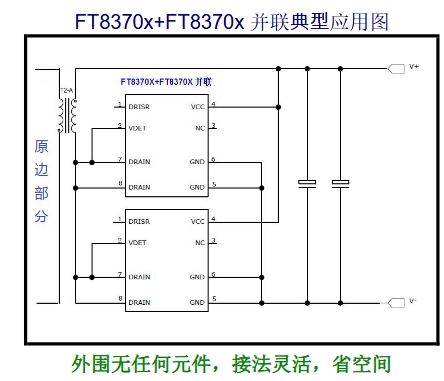

FT8370B+FT8370B并联应用

该应用图展示了FT8370B与FT8370B并联使用，实现更高电流输出。外围无任何元件，接法灵活，省空间。适用于高功率需求的设备，如工业控制模块、大型充电器。

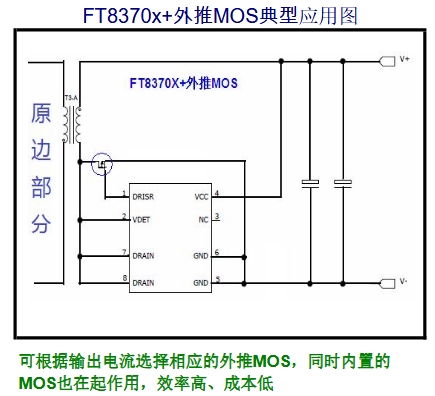

FT8370B+外推MOS应用

该应用图展示了FT8370B搭配外推MOSFET，实现更高电流输出?？筛菔涑龅缌餮≡裣嘤Φ耐馔芃OS，同时内置的MOS也在起作用，效率高、成本低。适用于高功率、高电流需求的设备，如大型工业设备、服务器电源。

选型指南

根据输出电流选择型号

    2.0A - 2.4A：选择FT8370B。
    2.5A - 3.4A：选择FT8370CP。
    3.5A - 4.5A：选择FT8370B+B。
    4.5A - 8.0A：选择FT8370B+外推MOS。
    2.0A（特定应用）：选择FT8370H。
    2.1A - 5.0A（特定应用）：选择FT8370H+外推MOS。

根据封装选择型号

    SOP8：适用于小型设备，如智能手机充电器、USB排插。
    PSOP8：适用于中等功率设备，如中型工业设备、电源适配器。
    SOP8*2：适用于高功率设备，如工业控制?？?、大型充电器。
    SOP8+MOS：适用于高功率、高电流设备，如大型工业设备、服务器电源。

根据应用场景选择型号

    小型便携设备充电器：FT8370B。
    中等功率电源适配器：FT8370CP。
    高功率工业设备：FT8370B+B或FT8370B+外推MOS。
    智能家居设备：FT8370H或FT8370H+外推MOS。

性能优势

1. 高效率

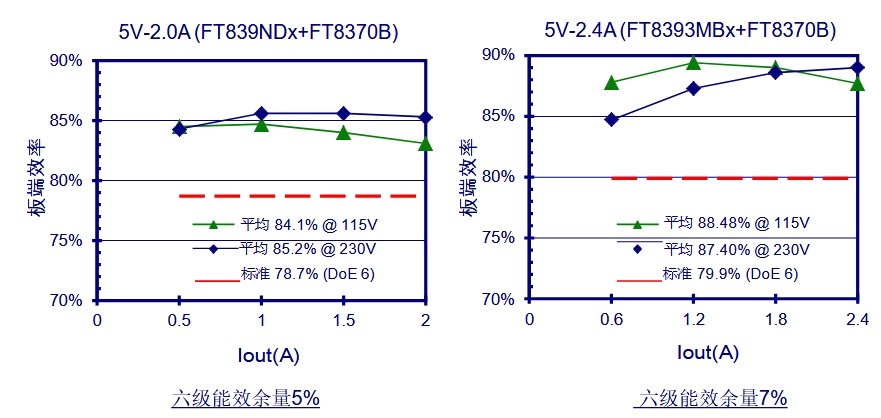

FT8370X系列芯片在不同负载条件下均能保持高效率。例如，FT8370B在2.0A - 2.4A输出范围内，效率可达90% @ 115V和90% @ 230V。FT8370CP在2.5A - 3.4A输出范围内，效率可达88.48% @ 115V和87.40% @ 230V。

2. 低EMI

采用专利DCM/QR检测技术，优化的电路设计使得EMC测试轻松通过，无需额外的滤波或屏蔽措施。

3. 高可靠性

内置看门狗功能，搭配FT8393x系列原边控制器，确保系统快速稳定响应，提升整体可靠性。

4. 简化设计

外围无电阻、电容，且无需假负载，极大简化了设计，降低了BOM成本，节省了PCB空间。

总结

FT8370X系列同步整流芯片凭借其广泛的电流覆盖范围、高效率、低EMI、高可靠性以及简化设计等优势，成为工程师们在设计电源?？槭钡睦硐胙≡?。无论是小型便携设备充电器，还是高功率工业设备，FT8370X系列都能提供高效、可靠的电源转换解决方案。通过本文的选型指南，工程师们可以快速找到适合自己的解决方案，加速产品开发进程，提升产品竞争力。
