LP2801D是一款专为小功率非隔离应用设计的Buck型AC-DC转换器，典型应用于灭蚊器、LED驱动等场景。本文基于其12V/300mA测试报告，从电路原理、关键参数、BOM清单、PCB布局四个维度，提供可直接落地的非隔离电源设计方案。

核心优势与参数

    宽电压输入：90-265VAC全球通用，兼容50/60Hz电网
    高能效：满载效率≥77%（230VAC输入），待机功耗＜100mW
    ?；ね晟疲汗鞅；ぃ?00mA自动重启）、浪涌抗扰度1.5kV
    低纹波：输出纹波＜150mV（20MHz带宽）

典型应用电路（灭蚊器专用）

原理图解析

关键设计要点：

    输入级：MB10S整流桥+10Ω/1W保险丝电阻（FR1）实现浪涌防护
    储能元件：300uH EE10电感（L2）+470uF/25V电解电容（C5）确保输出稳定
    反馈网络：R4（12.7kΩ）+R5（47kΩ）分压设定12V输出电压
    EMI抑制：C2/C3（4.7uF/400V）+ZR1压敏电阻（可选）满足CISPR14标准

灭蚊器适配特性

    恒压输出：12V±5%范围适配高压电网灭蚊灯管

    低待机功耗：满足欧盟ErP指令对灭蚊器待机≤0.5W的要求

    抗干扰能力：通过4kV快速瞬变（EFT）测试，避免电网波动误触发

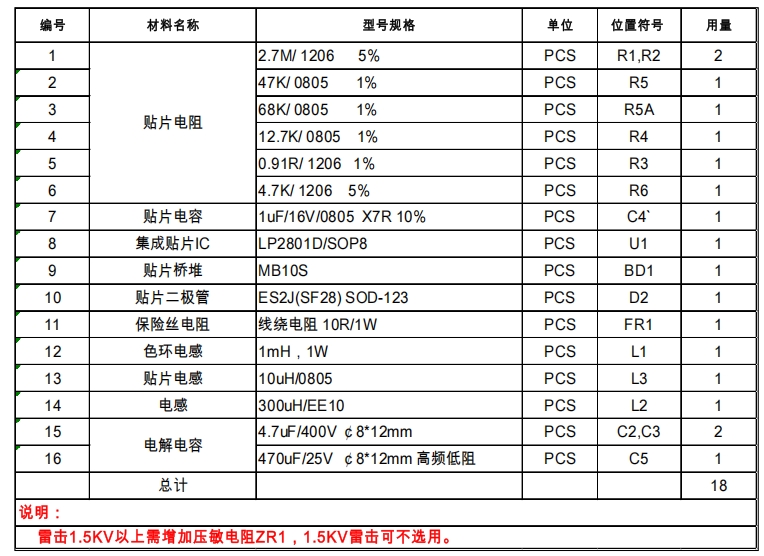

BOM清单（18元件极简设计）

PCB布局与散热设计

布局建议

    功率回路：整流桥→电感→输出电容路径最短化（≤10mm）
    地线处理：功率地（PGND）与信号地（SGND）单点连接
    散热优化：LP2801D底部焊盘直接连接大面积覆铜

灭蚊器特殊考量

    高压隔离：非隔离方案需确保PCB爬电距离≥4mm（满足IEC60335）
    防蚊虫设计：外壳开孔需避开高压区域，避免昆虫进入导致短路

实测数据（关键指标）

总结与扩展应用

LP2801D非隔离方案以低成本、高可靠性成为灭蚊器电源的理想选择，其设计经验可扩展至：

    LED照明：替换传统阻容降压，提升能效
    小家电：如香薰机、USB充电器等12V/300mA场景
    工业控制：非隔离传感器供电

    设计提示：非隔离方案严禁用于人体接触设备，灭蚊器需确保外壳绝缘防护！

（完整技术资料可联系深圳三佛科技获?。?/p>
