在当今电子设备日益普及的时代，电源适配器作为连接电源和设备的重要桥梁，其性能直接影响到设备的使用体验和能效表现?；悦⑽⑼瞥龅腇T8395MBB和FT8395MDB芯片，为18W适配器待机电源提供了一种高效、低成本的解决方案，可广泛应用于手机、路由器、机顶盒、数码相机等设备的充电器电源。

芯片特点与优势

FT8395MBB和FT8395MDB芯片采用原边反馈控制技术，相较于传统的副边反馈方案，省去了光耦和TL431等元件，简化了电路设计，降低了物料成本。芯片内置650V高压功率MOSFET，采用PFM（脉冲频率调制）和准谐振（QR）模式，具有优异的输出纹波特性和容性负载起机特性，能够满足6级能效标准，同时有效降低音频噪声和EMI干扰，提升电源的性能和可靠性。

典型应用电路与管脚定义

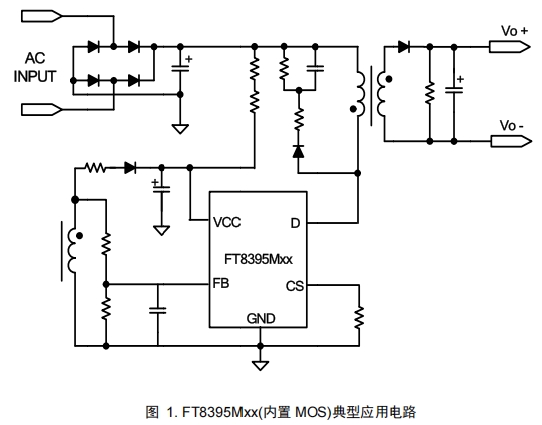

FT8395MBB和FT8395MDB的典型应用电路如图1所示，电路结构简洁，外围元件少，便于设计和生产。

芯片的管脚定义如下：

    VCC（脚1）：芯片电源脚，为芯片提供工作电压。
    GND（脚2）：芯片地，与电源地相连。
    FB（脚3）：反馈电压输入端，用于接收输出电压的反馈信号，实现恒压控制。
    CS（脚4）：电流采样端，用于检测变压器的原边电流，实现恒流控制。
    D（脚5/6/7/8）：内置MOS的DRAIN端，连接变压器的原边绕组，控制能量的传输。

功率与封装信息

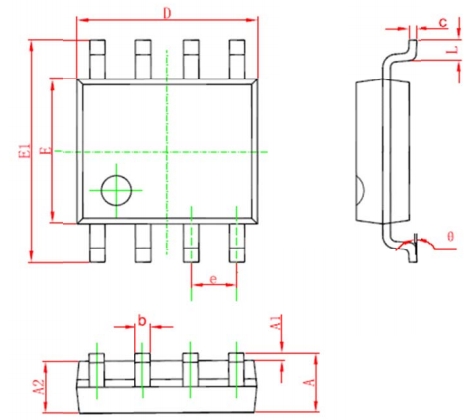

FT8395MBB和FT8395MDB在90~264Vac输入电压范围内，典型功率可达18W，适用于多种功率要求的适配器电源。芯片采用SOP8封装，封装外形尺寸小巧，便于在紧凑的电源适配器内部进行安装和散热设计。封装尺寸如下：

    A：1.350~1.750mm
    A1：0.100~0.250mm
    A2：1.350~1.550mm
    b：0.330~0.510mm
    c：0.170~0.250mm
    D：4.700~5.100mm
    E：3.800~4.000mm
    E1：5.800~6.200mm
    e：1.270mm（BSC）
    L：0.400~1.270mm
    θ：0°~8°

保护功能与可靠性

FT8395MBB和FT8395MDB芯片内置了丰富的?；すδ?，包括逐周期峰值电流限制、VCC过压/欠压?；?、过温?；ぃ∣TP）、开环?；ぁ⑹涑龆搪繁；さ?，确保电源在异常情况下能够快速关断并及时重启，有效?；さ缭春蜕璞傅陌踩Ｕ庑┍；すδ芴岣吡说缭吹目煽啃?，降低了故障率，延长了电源的使用寿命。

应用场景与市场前景

随着电子设备对电源性能要求的不断提高，FT8395MBB和FT8395MDB芯片凭借其高效、低成本、高可靠性的特点，在适配器电源市场中具有广阔的应用前景。它们不仅能够满足手机、路由器等设备的待机功耗要求，还能为机顶盒、数码相机等提供稳定的电源支持，是电源设计工程师的理想选择。

总之，FT8395MBB和FT8395MDB芯片为18W适配器待机电源提供了一种创新的解决方案，通过简化电路设计、降低成本、提升性能和可靠性，助力电子设备实现更高效的能源利用和更优质的使用体验。
