在现代电子设备中，电源管理芯片扮演着至关重要的角色，它们不仅影响着设备的性能，还直接关系到能效和成本。FT839ND1和FT839NB1作为辉芒微推出的两款高性能AC-DC电源管理芯片，以其卓越的能效表现和低成本解决方案，成为了满足六级能效标准的理想选择。本文将详细介绍这两款芯片的特点、应用以及它们在实际应用中的优势。

产品概述及内部框架图

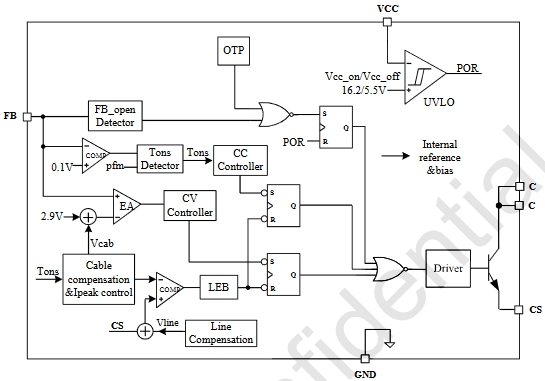

FT839ND1和FT839NB1是专为高性能、低功耗开关模式电源应用优化的控制器设备。它们通过消除光耦合器和TL431，简化了CC/CV（恒流/恒压）充电器设计。这两款芯片高度集成了多种功能，如欠压锁定（UVLO）、前沿消隐（LEB）和内置电缆补偿，为用户提供了高效率、低成本的AC/DC电源应用解决方案。FT839Nx系列芯片内部框架图如下所示

产品特点

    恒流（CC）和恒压（CV）控制：通过原边控制实现，无需次级反馈电路。
    专有技术：实现高效率和快速动态响应。
    满足DoE六级能效要求：适用于5V/1A至5V/2.4A的应用。
    无噪音设计：在整个工作范围内无可听噪音。
    优化的电容负载启动性能。
    内置功率NPN/MOS：适用于低成本和/或空间受限的应用。
    内置电缆补偿：在恒压模式下，提供整个负载范围内电缆末端的恒定输出电压。
    内置线路补偿。
    原边反?。合斯怦詈掀骱蚑L431。
    周期性电流限制。
    过温?；?。
    VCC过压?；ぁ?br/>    CV开环?；?。
    优异的电容负载启动性能。

典型应用图及应用领域

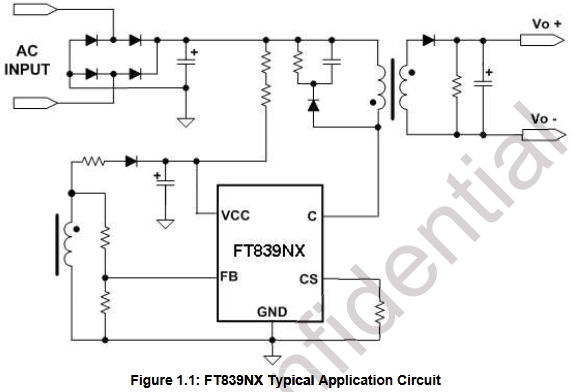

以下是FT839Nx的典型应用电路图，FT839ND1和FT839NB1适用于多种应用场景，包括但不限于：

    适配器/充电器：适用于手机、无绳电话、PDA、MP3播放器等便携设备。
    待机和辅助电源。
    机顶盒（STB）。
    ADSL/WiFi无线AC/DC适配器。
    LED驱动应用。

技术规格

    输出功率：

        FT839NBx：9W
        FT839NDx：12W

    封装类型：SOP8/DIP8

    绝对最大额定值：

        VCC：-0.3V至+7V
        漏极：-0.3V至+30V（FT839NX），-0.3V至+650V（FT839MX）
        存储温度：-40至+125°C（FT839NX），-60至+150°C（FT839MX）

    引脚配置：

        CS：原边电流检测
        FB：输出电压反馈引脚
        GND：地
        VCC：供电电压
        NC：无连接
        NPN/MOS：内置功率NPN/MOS

总结

FT839ND1和FT839NB1以其高效率、低成本和丰富的?；すδ?，为AC-DC电源应用提供了一个可靠的解决方案。它们不仅满足了六级能效标准，还通过内置的多种保护功能，确保了系统的稳定运行。无论是在适配器、充电器还是LED驱动应用中，这两款芯片都能展现出其卓越的性能和价值。随着电子技术的不断发展，FT839ND1和FT839NB1必将在更多领域展现其潜力，为电子设备的高效运行提供有力保障。
