在现代家用电器市场中，电源适配器的效率和稳定性至关重要。今天，我们将深入剖析一款基于 BP86216P 的 12V2.5A 电源方案，其实测效率超过 85%，堪称 30W 功率段的“小钢炮”。

BP86216P 芯片概述

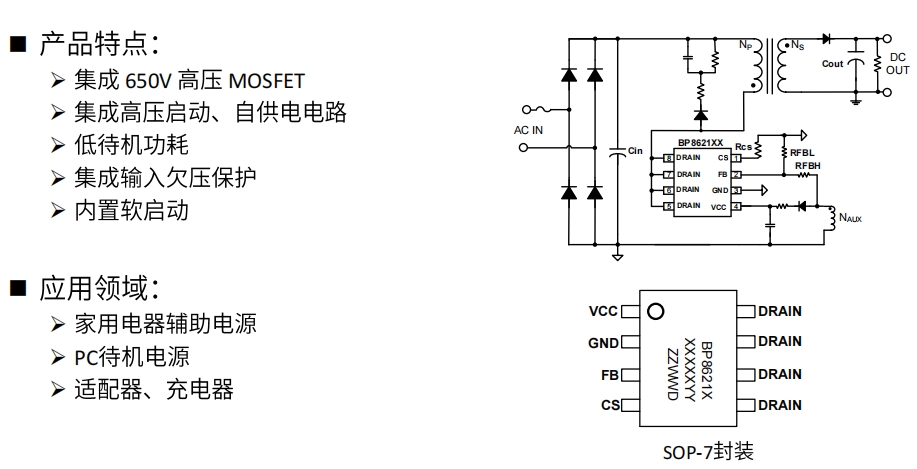

BP86216P 是由晶丰明源（BrightPower Semiconductor）推出的一款高性能电源管理芯片，专为中小功率电源适配器设计。它集成了 650V MOSFET，并采用先进的控制技术，能够实现高效率、低待机功耗和优异的动态响应。

特点

• 集成 650V MOSFET：减少外围元件，降低 BOM 成本。
• 高效率：满载效率可达 85% 以上。
• 低待机功耗：仅 110mW（230VAC）。
• 多种?；すδ?/strong>：过压、欠压、过流、过温保护一应俱全。
• 兼容性强：适用于多种家用电器，如路由器、机顶盒、智能插座等。

电源规格

以下是 BP86216P 12V2.5A 电源方案的关键规格：

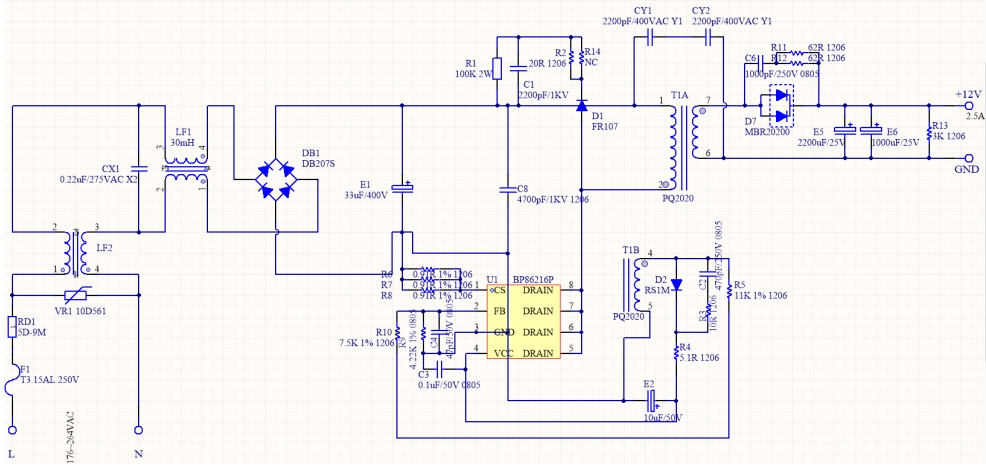

电路图解析

BP86216P 的电路设计简洁高效，以下是关键部分的解析：

1. 输入滤波与整流

输入端采用 Y 电容（CY1、CY2）和 X 电容（CX1）进行电磁干扰（EMI）滤波，确保电源在高电压输入时的稳定性。整流桥（DB1）将交流电转换为直流电，为后续电路提供稳定的输入。

2. 变压器设计

变压器（T1）采用 PQ2020 磁芯，初级绕组感量为 0.51mH，漏感量小于 2%。绕制规则精确，确保了高效率和低电磁干扰。

3. 反馈与控制

BP86216P 通过反馈引脚（FB）检测输出电压，实现精准的恒压控制。电流采样电阻（RCS）用于过流?；?，确保电源在异常情况下能够快速响应。

4. 输出滤波

输出端采用电解电容（E5、E6）和瓷片电容（C3）进行滤波，确保输出电压的纹波小于 240mV，满足大多数家用电器的要求。

PCB Layout

PCB 设计是电源性能的关键。BP86216P 的 PCB Layout 采用了紧凑的设计，确保了良好的散热和电磁兼容性。关键元件如变压器、MOSFET 和电解电容均采用合理的布局，减少了寄生参数的影响。

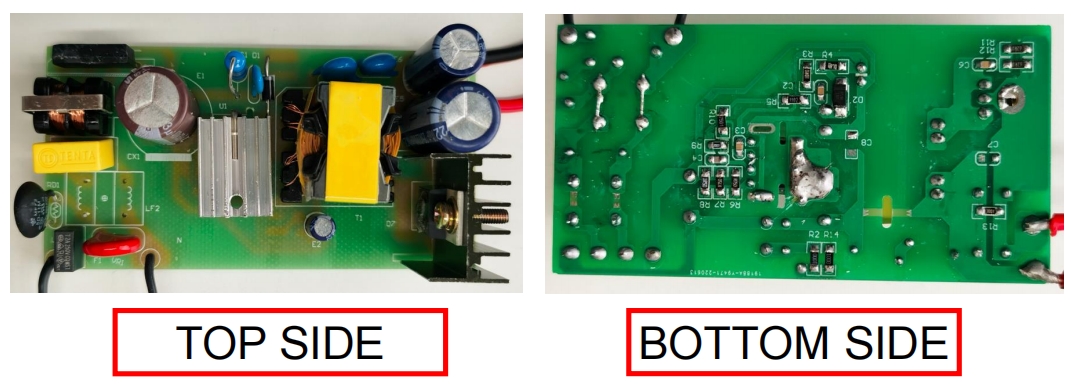

电路实物图

从实物图可以看出，BP86216P 的电路板设计简洁明了。所有元件均采用贴片工艺，确保了生产的高效性和一致性。变压器和电解电容的体积适中，能够适应大多数小型电源适配器的外壳。

实测效率与性能

1. 效率曲线

在不同输入电压（175VAC、230VAC、265VAC）和负载比例下，BP86216P 的效率均超过 85%。以下是典型效率数据：

2. 待机功耗

在 230VAC 输入下，BP86216P 的待机功耗仅为 110mW，远低于行业标准。

3. 输出电压纹波

在满载条件下，输出电压纹波小于 240mV，满足 20MHz 带宽的要求。

4. 动态响应

BP86216P 在 50%-100% 和 10%-90% 动态负载条件下，输出电压的波动小于 500mV，表现出优异的动态响应能力。

温升测试

在环境温度为 40℃的条件下，BP86216P 的温升测试结果如下：

EMI 测试

BP86216P 的 EMI 表现优异，满足 CISPR22/EN55022 Class B 标准，至少有 6dB 的裕量。通过合理设计滤波电路和变压器绕制，确保了电源在高频段的电磁干扰符合国际标准。

总结

BP86216P 12V2.5A 电源方案以其高效率、低待机功耗和优异的动态响应能力，成为 30W 功率段家用电器电源的理想选择。其简洁的电路设计和紧凑的 PCB 布局，不仅降低了生产成本，还提高了产品的可靠性和一致性。无论是用于路由器、机顶盒还是其他小型家用电器，BP86216P 都能提供稳定可靠的电源支持。
