在当今智能化快速发展的时代，智能照明系统已成为提升生活品质和实现节能减排的重要手段。其中，电源芯片作为智能照明的核心部件，其性能和效率直接决定了整个照明系统的稳定性和可靠性。本文将介绍一款专为智能照明设计的非隔离12V300mA恒压控制电源芯片——LP2197BB，探讨其技术特点、应用场景以及设计优势。
LP2197BB是一款专为智能照明设计的非隔离降压开关电源恒压控制芯片。它继承了LP2179BB系列芯片的优良特性，并针对智能照明的应用场景进行了优化。该芯片采用恒压控制模式，能够提供稳定的12V输出电压，最大输出电流可达300mA，完全满足智能照明系统对电源的要求。
LP2197BB采用先进的开关电源技术，能够在全负载范围内保持高效率运行。其待机功耗极低，小于75mW，这使得它在智能照明系统中能够显著降低能耗，符合节能环保的要求。
芯片内部集成750V功率管，无需外接启动电阻和CS电阻，进一步简化了外围电路设计，降低了系统功耗。
该芯片具备优异的动态响应能力，能够在负载快速变化时迅速调整输出电压，确保LED灯的亮度稳定。其特有的PFM（脉冲频率调制）控制方式，能够在不同负载条件下优化开关频率，改善音频特性，减少电磁干扰（EMI）。
内置的前沿消隐（LEB）功能和软启动机制，能够有效抑制开关噪声和启动冲击电流，进一步提升系统的稳定性和可靠性。
LP2197BB提供全面的?；すδ?，包括VCC钳位/欠压?；ぁ⑹涑龆搪繁；?、电感过电流保护以及过温?；さ?。这些?；すδ苣芄挥行Х乐剐酒谝斐９ぷ魈跫滤鸹担映ば酒氖褂檬倜?，提高系统的可靠性。
例如，当输出短路时，芯片会在VCC电压低于3.5V且持续72ms时进入Hiccup?；つＪ?，自动切断输出并周期性尝试恢复，避免因持续短路导致芯片损坏。

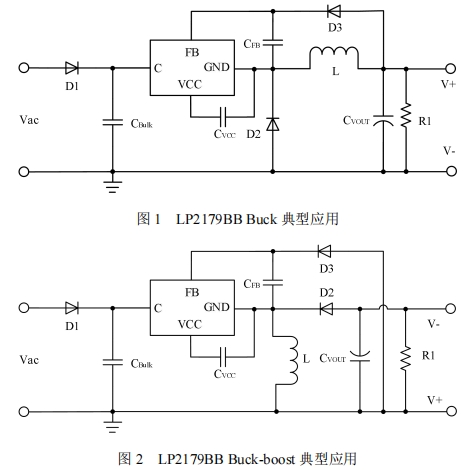

由于芯片内部集成了多种功能?？?，如启动电路、LDO供电电路等，LP2197BB的外围电路设计非常简单。用户只需连接少量的外部元件，如电感、电容和二极管，即可实现完整的电源解决方案，大大降低了设计难度和成本。
同时，芯片的封装形式为SOP8L，尺寸小巧，便于集成到各种智能照明设备中。
LP2197BB适用于多种智能照明系统，包括但不限于以下几种：
在智能家居系统中，LP2197BB可以为LED灯带、智能灯具等设备提供稳定的电源。其高效率和低功耗特性能够有效降低家庭用电成本，同时，优异的动态性能和多重?；すδ苣芄蝗繁Ｕ彰魃璞冈诟髦质褂贸【跋露寄芪榷ㄔ诵小?br/>
例如，当用户通过手机APP或语音助手控制灯光亮度时，LP2197BB能够迅速响应，确保灯光亮度的平滑调节，提升用户体验。
在商业场所，如商场、酒店、办公室等，智能照明系统不仅可以提供舒适的照明环境，还能通过智能控制实现节能。LP2197BB能够为这些场所的LED灯具提供可靠的电源支持，其低功耗和高效率特性能够显著降低商业照明的运营成本。
此外，该芯片的多重?；すδ苣芄挥行Ъ跎俚凭叩墓收下?，降低维护成本，提高商业照明系统的整体可靠性。
在工业环境中，照明设备需要长时间稳定运行，且对电源的可靠性和抗干扰能力要求较高。LP2197BB的高精度恒压控制和优异的EMI特性使其能够适应复杂的工业环境，为工业照明设备提供稳定的电源。
例如，在工厂车间中，LP2197BB可以为高亮度LED灯具提供电源，即使在电压波动较大的情况下，也能确保灯具的亮度稳定，保障工人的工作效率和安全。
LP2197BB内部集成了高压功率管、启动电路、LDO供电电路等多种功能?？?，大大减少了外部元件的数量和复杂度。这不仅降低了PCB板的面积和成本，还提高了系统的可靠性，减少了故障点。
例如，传统的电源芯片可能需要外接启动电阻和CS电阻来实现启动和电流采样功能，而LP2197BB通过内部集成这些功能，简化了设计，降低了成本。
芯片采用特有的PFM控制方式，能够在不同负载条件下优化开关频率，提高效率并减少电磁干扰。这种控制算法不仅能够改善音频特性，还能在轻载或空载时降低开关损耗，进一步降低功耗。
例如，在轻载条件下，芯片会自动降低开关频率，减少开关损耗，同时保持输出电压的稳定。这种智能控制方式使得LP2197BB在全负载范围内都能保持高效率运行。
LP2197BB提供全面的?；すδ?，能够有效防止芯片在异常工作条件下损坏。这些?；すδ懿唤鎏岣吡讼低车目煽啃?，还延长了芯片的使用寿命。
例如，当输出短路时，芯片会进入Hiccup?；つＪ剑远卸鲜涑霾⒅芷谛猿⑹曰指?。这种保护机制能够有效防止因持续短路导致芯片损坏，同时避免了因短路引发的安全隐患。
在设计LP2197BB的PCB时，需要注意以下几点：
VCC旁路电容CVCC和FB旁路电容CFB需要紧靠芯片的VCC和FB引脚，以减少寄生电感和电容的影响，提高电源的稳定性。
功率环路的面积应尽量减小，如功率电感、功率管、母线电容的环路面积，以及功率电感、续流二极管、输出电容的环路面积。这可以有效减少电磁干扰（EMI）的辐射，提高系统的抗干扰能力。
适当增加C引脚的铺铜面积，以提高芯片的散热性能。在高负载条件下，良好的散热能够有效降低芯片的工作温度，提高系统的可靠性。
选择合适的外部元件对于确保LP2197BB的性能至关重要。例如，功率电感应选择低直流电阻（DCR）的型号，以减少电感损耗；续流二极管应选择快速恢复二极管，以提高系统的效率。
输出电容应选择低等效串联电阻（ESR）的电解电容或固态电容，以减少输出纹波，提高电源的稳定性。同时，电容的耐压值应适当高于输出电压，以确保在电压波动时电容的安全运行。
在系统调试过程中，需要注意以下几点：
检查芯片的启动过程是否正常?？梢酝ü静ㄆ鞴鄄霽CC电压的上升过程，确保芯片能够顺利启动并进入正常工作状态。
测试电源在不同负载条件下的输出电压稳定性?？梢酝ü谋涓涸氐缌鳎鄄焓涑龅缪沟谋浠榭?，确保电源在全负载范围内都能保持稳定的输出电压。
检查?；すδ苁欠裾９ぷ?。例如，可以通过短路输出端，观察芯片是否能够进入Hiccup保护模式，自动切断输出并周期性尝试恢复。同时，检查过温?；すδ苁欠衲芄辉谛酒露裙呤奔笆鼻卸鲜涑?，?；ば酒馐芩鸹?。
LP2197BB作为一款专为智能照明设计的非隔离降压开关电源恒压控制芯片，凭借其高效率、低功耗、优异的动态性能和多重?；すδ?，为智能照明系统提供了一个高效、可靠且低成本的电源解决方案。在智能家居、商业照明和工业照明等领域，LP2197BB都能够满足用户对电源性能和可靠性的要求，助力智能照明系统的广泛应用和推广。
