在 60 W 以下的开关电源、马达驱动或电池?；ぐ迳希こ淌νＭ业揭豢拧凹饶脱褂指呖厮俣?、同时封装足够小”的 MOSFET?；埽℉N）推出的 HN0301 把 100 V 耐压、205 mΩ 低导通电阻和 3 A 连续电流塞进了一颗 SOT-23 三脚小封装，成为 24 V 工业母线、12 V/24 V 汽车周边、POE 受电设备等场景的新宠。本文结合原厂数据表与实测笔记，带你1分钟吃透这颗“迷你功率管”。

它到底是一颗什么管子？

? 类型：N 沟道增强型 MOSFET
? 耐压：V<sub> = 100 V
? 电流：连续 3 A，脉冲 6 A
? 导通电阻：R<sub> ≤ 205 mΩ（V<sub> = 5 V, I<sub> = 1 A）
? 封装：SOT-23（2.9 mm × 1.3 mm）
? 工艺：高密度沟槽（Trench）技术
? 结温：-55 °C ~ +175 °C

一句话总结：在 1 mm2 级别的小封装里，HN0301 把 100 V 耐压与 200 mΩ 级低 R<sub> 做了平衡，兼顾开关速度和热性能。

关键参数拆给你看

解读：

? 1.8 V 门槛电压 → 3.3 V MCU 或 5 V 驱动器即可直接推，无需升压。
? 5.2 nC 总栅荷 → 1 MHz 以内开关频率仍游刃有余，适合 200 kHz~500 kHz 的同步整流或 DC-DC Buck。

? 雪崩额定 → 在 24 V 感性负载关断时，可承受一定能量，无需额外 TVS。

典型特性曲线“翻译”成白话

    R<sub>-T<sub>：温度每升高 100 °C，导通电阻约翻倍。实际 3 A 连续时，T<sub>≈110 °C，R<sub> 约 300 mΩ，压降 0.9 V，功耗 2.7 W——需保证铜箔 ≥ 1 in2 或加小散热片。

    输出特性：V<sub> ≥ 4.5 V 即可进入“饱和区”，V<sub> < 0.2 V @ 1 A。

    安全工作区：100 V/1 A 可持续 10 ms 单脉冲；100 V/3 A 仅 100 μs，设计时别忘做 SOA 验证。

    体二极管：I<sub> 2 A 连续，正向压降 1.2 V，适合用作同步整流器的“续流”通道，但不建议长期硬开关。

把 HN0301 放进 12 V→5 V/2 A Buck 实测

? 拓扑：12 V 输入，5 V/2 A 输出，300 kHz 开关频率

? 驱动：3.3 V MCU 直接推，栅极限流 5 Ω

? 实测效率：

– 1 A 负载：92.8 %
– 2 A 负载：90.1 %

? 温升：25 °C 环境，2 A 时芯片表面 78 °C（铜箔 25 mm×15 mm，双层 1 oz）

小结：在 10 W 级 Buck 中，HN0301 无需外置驱动器即可跑 300 kHz，效率与温升都在舒适区。

典型应用清单

    24 V 工业母线 → 5 V/12 V 隔离或非隔离 DC-DC
    12 V/24 V 汽车周边：车灯、摄像头、音响小功放
    POE PD（受电端）12 V/1 A 输出
    电动工具 3-cell 锂电保护板
    步进电机驱动（24 V, 1 A 相电流）

封装与焊盘小贴士

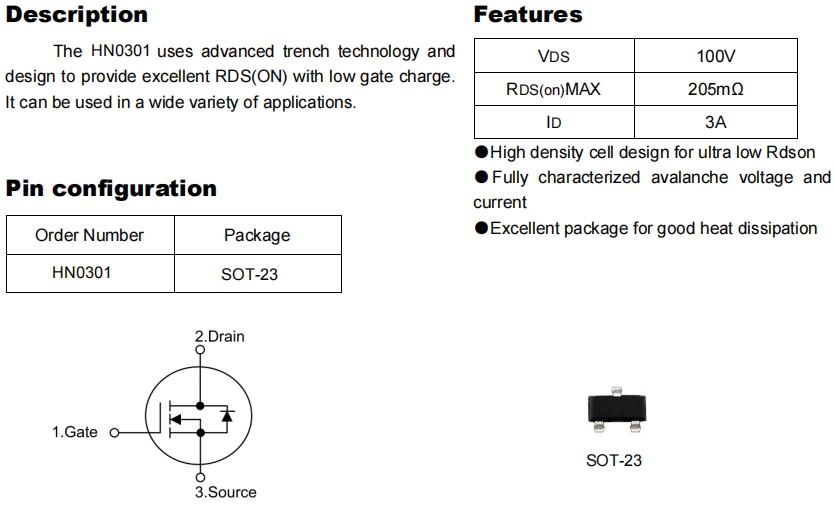

? SOT-23 引脚定义：1-Gate，2-Source，3-Drain（正面俯视，左到右）。
? 大电流路径：Drain 脚与背面铜箔用多 via 直连，Source 走 Kelvin 连接到采样电阻，减少寄生电感。

? 散热：底部铜箔 ≥ 1 in2、双层 1 oz 可将 R<sub> 降到 80 °C/W；若空间受限，可顶部加 5 mm×5 mm 铝散热片。

结语

HN0301 用一颗比芝麻还小的 SOT-23，把 100 V 耐压、200 mΩ 级低阻和 3 A 电流能力打包在一起，既能在 24 V 工业母线里做高边开关，也能在 5 V Buck 中做低边同步管。对于空间受限、追求高效率和成本敏感的应用，HN0301 是一个值得放进 BOM 的“小而强”之选。
