一、为什么原边控制成了 LED 电源的“新基建”？

    传统方案：副边 + TL431 + 光耦 → 元件多、温飘大、寿命受限。
    原边控制：直接把输出电流信息“搬”到变压器辅助绕组，省掉光耦和次级反馈。
    PL376X：国产 PMICRO 推出的全集成隔离型 PFC LED 驱动家族，功率段 3 W–25 W，T8/T10 灯管、球泡灯、小功率路灯已大批量出货。本文一次讲透它的 5 个型号差异、设计步骤、坑点与实测波形。

二、家族成员速查表

三、内部框架1分钟速读

    高压启动：DRAIN 脚直接挂母线，省启动电阻。
    临界导通（QR/Valley Switching）：
    – 检测辅助绕组谷底→零电压导通，效率↑ EMI↓。
    原边恒流算法：
    I_LED = (V_CS / R_CS) × (N_P / N_S) / 2
    V_CS 固定 200 mV，精度 ±5 %。
    全套?；ぃ篛TP（150 °C）、OVP、UVLO、LED 开/短路、逐周期限流。

四、设计 5 步曲（以 12 W T8 灯管为例）

输入/输出规格

    V_in = 90–264 Vac；V_out = 40 V；I_out = 300 mA。

 变压器匝比

    N_P : N_S : N_AUX = 220 : 40 : 22 → 满足反射电压 < 600 V。

 电流采样电阻

    R_CS = 200 mV / (I_PK × N_P/N_S) ≈ 0.82 Ω（取 0.82 Ω/0.25 W）。

COMP 环路补偿

    C_COMP = 1 μF + R_COMP = 22 kΩ → 相位裕度 > 45°。

热设计

    PL3765 在 12 W 时芯片损耗 ≈ 0.75 W；SOP-7 加 25 mm2 铜箔，Tj < 110 °C。

五、关键波形与调试要点

    启动：VCC 从 0 V 到 19 V 启动时间 < 500 ms；启动电阻 150 kΩ/0.25 W 即可。

    Valley 导通：Drain 波形谷底开关明显，振铃 < 50 V；若谷底消失→磁芯饱和或匝比错误。

    恒流精度：全电压、全负载实测偏差 ±3 %，优于规格书 ±5 %。

    EMI：QR 本身 30 MHz 以内噪声低；若 60–100 MHz 超标→增加 Snubber 或 Y 电容。

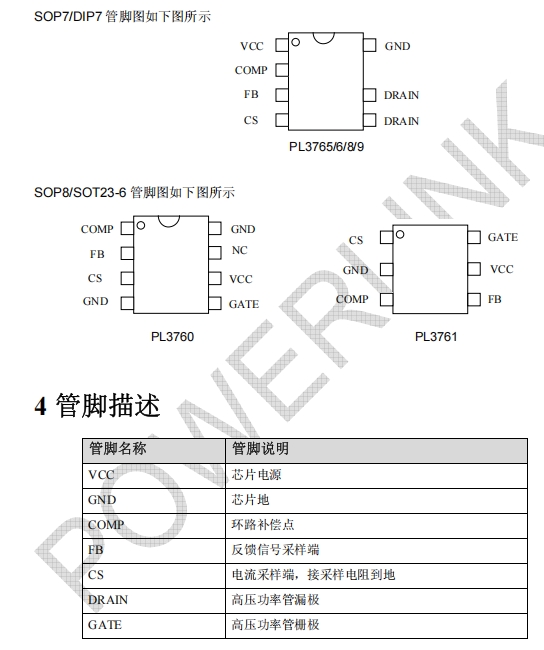

六、容易被忽略的 6 个坑(附带管脚封装图)

    R_CS 走线必须 Kelvin 到 MOSFET 源极，远离大电流地。
    辅助绕组漏感尖峰→FB 脚 OVP 误触发，可并联 100 pF 小电容吸收。
    COMP 脚悬空→环路震荡，灯闪；务必接 1 μF+22 kΩ。
    启动电阻过大→低温 90 Vac 不启动；过小→待机功耗 > 0.3 W。
    散热铜箔不足→芯片 150 °C OTP 打嗝；实测 SOP-7 需 ≥ 400 mm2。
    电感饱和→电流波形上翘，CS 脚电压飙升，触发逐周期限流。

七、与竞品对标

八、实战 BOM（12 W T8）

    PL3765 ×1
    变压器 EE16 (Np 220 Ts 0.25 mm, Ns 40 Ts 0.35 mm, Naux 22 Ts 0.18 mm)
    高压电解 4.7 μF/400 V
    R_CS 0.82 Ω/0.25 W
    COMP 1 μF/50 V + 22 kΩ
    Snubber RCD：R 150 kΩ/0.25 W，C 470 pF/1 kV，D UF4007
    次级整流：MB10F 桥 + 220 μF/63 V 电解

九、总结：如何 30 分钟选好型号？

    功率 ≤ 5 W → PL3761（SOT23-6 最小体积）。
    5–12 W → PL3765（SOP-7 主流灯管）。
    12–25 W → PL3768（DIP-7 超低 Rdson，散热最好）。
    成本敏感、外置 MOS → PL3760（SOP-8 灵活搭配）。

把选型表、设计公式、调试 checklist 收藏好，下次做 LED 恒流电源，原边控制方案就能一次点亮。
