在现代电子设备中，开关电源的设计越来越注重高性能、低功耗和小型化。BP85224A是一款高性能、高集成度的开关电源驱动芯片，专为全电压输入（85~265VAC）的Buck和Buck-Boost变换器拓扑应用设计。它通过高度集成的设计，极大地简化了电源设计的复杂性，降低了系统成本和体积，同时提供了丰富的?；すδ?，确保系统的安全性和可靠性。

技术规格

BP85224A是一款专为小功率辅助电源设计的开关电源驱动芯片，具有以下主要技术规格：

    输入电压范围：85~265VAC，适用于全球范围内的标准电压输入。
    输出电压：固定5V，适合多种低电压应用场景。
    最大输出电流：0.3A，能够满足大多数辅助电源的需求。
    待机功耗：低至50mW@230Vac，符合节能标准。
    封装形式：ASOP-7，小型化设计，适合紧凑型设备。
    开关频率：自适应范围0.6kHz至35kHz，可根据负载和电感自动调整，优化效率和性能。
    ?；すδ埽禾峁┦涑龆搪繁；ぃ⊿CP）、输出过载保护（OLP）、输出过压保护（OVP）、反馈开路?；ぁ⒅鹬芷谙蘖骱凸卤；ぃ∣TP）等，确保系统在各种异常情况下都能安全运行。

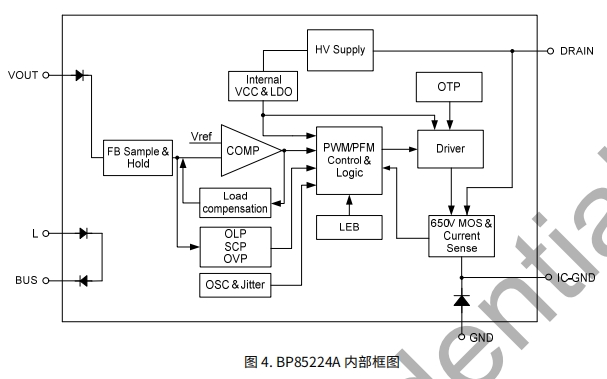

内部框架图

BP85224A的内部结构高度集成，包括以下主要模块：

    高压启动和自供电电路：无需外部VCC电容，通过DRAIN端对内部VCC电容充电，实现高压启动和自供电。
    整流二极管：集成1600V整流二极管，直接处理AC输入，无需外置整流桥。
    高压MOSFET：内部集成650V高压MOSFET，减少外部元件数量。
    电流采样电路：逐周期限流，无需外置电流采样电阻，降低设计复杂性。
    电压反馈电路：通过VOUT引脚采样输出电压，实现恒压控制。
    续流二极管：集成续流二极管，优化电路性能。
    控制逻辑：采用PWM/PFM多模式控制技术，结合抖频技术优化EMI性能。

典型应用图及典型应用

1. Buck拓扑（图1）

适用：非隔离5 V/0.3 A，如小家电MCU供电、Wi-Fi模组。

2. Buck-Boost拓扑（图2）

适用：需要负端浮地或隔离需求，但成本仍低于反激。

BP85224A适用于多种应用场景，包括但不限于：

    小家电辅助电源：如智能插座、智能开关等设备的辅助电源。
    电机驱动辅助电源：为小型电机驱动器提供稳定的电源支持。
    IoT设备：智能家居、智能照明等物联网设备的电源模块。
    智能照明：为LED灯条、智能灯具等提供高效、稳定的电源。

设计优势

BP85224A的设计具有以下显著优势：

    高集成度：集成了整流桥、MOSFET、电流采样、电压反馈和续流二极管，减少了外围元件数量。
    低待机功耗：在230Vac下待机功耗仅为50mW，符合节能标准。
    多模式控制：PWM/PFM混合调制技术，优化效率和动态性能。
    丰富的?；すδ埽禾峁┤娴谋；せ疲繁Ｏ低吃诟髦忠斐Ｇ榭鱿露寄馨踩诵?。
    小型化封装：ASOP-7封装，适合紧凑型设备。

总结

BP85224A是一款专为小功率辅助电源设计的高性能、高集成度开关电源驱动芯片。它通过高度集成的设计，极大地简化了电源设计的复杂性，降低了系统成本和体积，同时提供了丰富的保护功能，确保系统的安全性和可靠性。无论是小家电、电机驱动还是IoT设备，BP85224A都能提供高效、稳定的电源解决方案。
