在国产AC-DC电源芯片的江湖里，芯茂微电子的LP3716系列以“极简主义”著称。其中LP3716C（SOP8L）与LP3716RD（DIP7）如同孪生兄弟，看似相似却暗藏玄机。本文通过拆机级对比，揭开两颗芯片在功率等级、封装形态、电路拓扑上的本质差异，并给出可直接落地的设计指南。
| 关键维度 | LP3716C (小功率旗舰) | LP3716RD (中功率悍将) |
|---|---|---|
| 最大输出功率 | 12W（5V/2.4A） | 全压15W/单压28W |
| 封装形态 | SOP8L（2.9mm×4.9mm） | DIP7（9.4mm×6.6mm） |
| 散热能力 | 依赖PCB铜箔 | 自带金属散热片 |
| 功率管规格 | VCBO 750V / IC 2.5A | VCBO 800V / IC 3A |
| 恒流阈值 | IPK 720mA | IPK 760mA |
一句话总结：C后缀追求极致集成，RD后缀强调功率扩展。

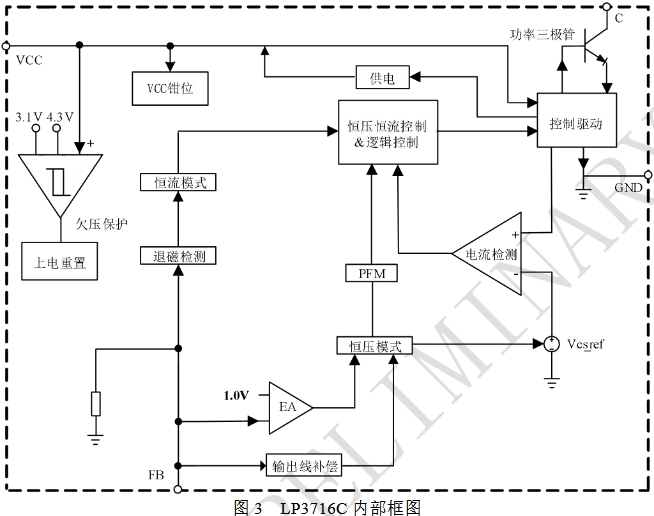

LP3716C：底部裸露焊盘需通过PCB散热，实测在12W满载时芯片温度达105℃（环境温度25℃）。LP3716C内部框架图如下所示~

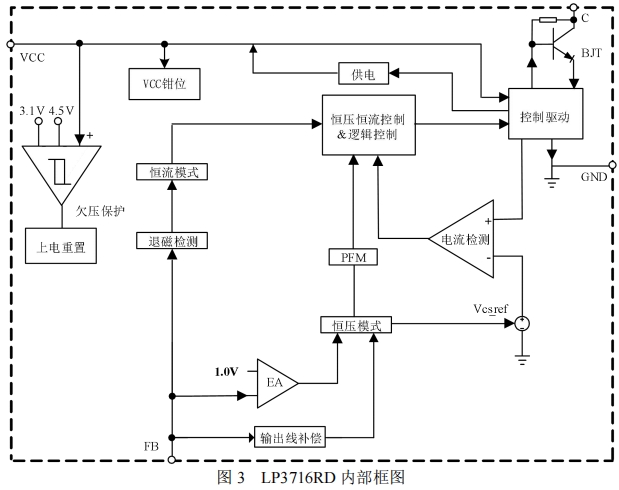

LP3716RD：DIP7的金属引脚直接形成散热通道，同功率下温度降低18℃，为28W应用预留余量。LP3716RD内部框架图如下所示~
RD版本通过增大芯片面积，将集电极最大电流从2.5A提升至3A，同时VCBO耐压提高50V，这使得：
可驱动更大匝比的变压器（如EE16磁芯升级到EE19）
支持更高输出电压（如12V/2A替代5V/2.4A）
C版本：补偿电流5.5μA（±0.5μA），适合1.5米以内线材
RD版本：补偿电流12μA（±3μA），可补偿3米AWG24线材的压降
LP3716C：完全取消辅助绕组，VCC通过启动电路自供电
LP3716RD：虽宣称"无需辅助绕组"，但保留Nr引脚，可外接辅助绕组实现更低待机功耗（<30mW）
| 应用场景 | 推荐型号 | 设计要点 |
|---|---|---|
| 手机充电器 | LP3716C | SOP8L可塞进18W迷你充电器外壳 |
| 路由器电源 | LP3716RD | DIP7散热片可直接接触铝外壳 |
| LED灯带驱动 | LP3716RD | 28W功率支持12V/2.3A长距离供电 |
| IoT待机电源 | LP3716C | 60μA超低待机满足Energy Star VI |
在SOP8L底部增加3×3mm铜箔，通过过孔连接至底层GND
RFBH电阻必须距离FB引脚<2mm，避免噪声耦合
DIP7的第4脚（GND）通过10mm×10mm铜箔连接至次级地
在大功率场景下，可额外焊接TO-220散热片（需绝缘）
据工程师透露，下一代LP3716X系列可能：
集成同步整流控制，效率突破90%
C版本升级到SOP8-EP（带裸露焊盘），散热能力提升40%
RD版本推出DIP8宽体封装，支持35W功率等级
结语：LP3716C与RD如同倚天剑与屠龙刀——前者以集成度制胜，后者以功率称王。理解两者差异后，工程师可像搭积木般快速匹配需求：小体积选C，大功率选RD，在国产电源芯片的星辰大海中找到属于自己的北极星。
