FT8443ADA,FT8443AD,FT8443BD,FT8443CD非隔离18V电源芯片对比
类别:产品新闻 发布时间:2025-08-06 11:40:24 浏览人数:17955

在90~264 V AC 宽电压输入、18 V 固定输出的非隔离辅助电源场合,Fremont Micro 的 FT8443x 系列几乎成了工程师的“默认选项”。但打开规格书就会发现,尾缀 ADA、AD、BD、CD 一字之差,价格、电流、MOSFET 乃至热设计都悄然不同。本文把四颗芯片放到同一张“手术台”上,从参数、应用、成本、EMI、散热五个维度逐一拆解,帮助你快速锁定最合适的那一颗。

先给结论:一句话看懂四兄弟


? FT8443ADA:入门款,300 mA 稳态输出,650 V 内置 MOS,DIP-7 散热焊盘小,适合小家电、智能开关等成本敏感场景。


? FT8443AD:350 mA 稳态,同样 650 V MOS,RDSON 13 Ω,比 ADA 略低,适合对效率/余量有轻微要求但仍追求低价的场合。


? FT8443BD:500 mA 稳态,630 V MOS,RDSON 仅 8 Ω,效率最好,适合 5 W 以内系统,兼顾 EMI 与热性能。


? FT8443CD:600 mA 稳态,630 V MOS,RDSON 最低 4 Ω,可跑到 7 W,但封装热阻仍是 DIP-7,需要额外散热铜箔或风道。



关键参数横向对比表


关键指标ADAADBDCD
稳态输出电流300 mA350 mA500 mA600 mA
内置 MOS 耐压650 V650 V630 V630 V
RDSON(典型)15 Ω13 Ω8 Ω4 Ω
峰值限流670 mA700 mA900 mA1000 mA
推荐功率(230 VAC)5 W6 W9 W11 W
效率(Buck,满载)72 %74 %78 %82 %
芯片表面温升(40 ℃环温,满载)65 K60 K55 K50 K


深挖差异:不只是电流大小


    MOSFET 选择:650 V vs 630 V


    650 V 器件在浪涌或电网瞬态时更有余量,适合印度、非洲等电网质量差的地区;630 V 器件 RDSON 更小,效率提升 3~6 %,是欧美或室内环境的首选。

    热设计:同样的 DIP-7,不同的热阻


    FT8443x 官方 θJA 为 75 K/W(DIP-7)。但 MOS 越大、RDSON 越小,芯片自身发热就越低。实测在 5 W 输出时,CD 比 ADA 低 15 K,意味着 CD 可以把铜箔面积缩小 30 %,或者把环境温度上限抬高 10 ℃。



    启动与待机


    四者共用同一高压启动电路,典型启动时间 50 ms,空载功耗 60 mW。差异仅在满载效率,待机功耗无区别。

    EMI 表现


    内置频率抖动 40 kHz ±6 %,四颗芯片相同。真正决定传导/辐射的是功率环路面积与 MOS 斜率;RDSON 越小,dv/dt 略高,但 BD/CD 的软驱动优化又把尖峰压回去了。实测在同一块双面板,BD/CD 仅比 AD/ADA 高 1~2 dBμV,仍在 EN55022 B 级余量内。

    ?;ぬ匦?/strong>


    逐周期 OCP、OTP、OVP、SCP 全部标配,但高温降额点有细微差别:
    ? ADA/AD 在 120 ℃开始降额,
    ? BD/CD 在 110 ℃开始降额。
    原因是 630 V 工艺阈值温度系数更大,需要更早降额以保证寿命。

场景化推荐:谁该上哪辆车?


    超低成本 IoT ??楣┑纾?.3 V 经 LDO 二次降压)
    负载 200 mA 以内 → ADA 足够,BOM 成本最低。


    智能马桶/热水器控制板(需要 18 V/400 mA 给继电器、电机)
    电压波动大,需要 650 V MOS → AD 更稳。


    空气净化器、扫地机风机辅助电源(18 V/0.5 A)
    效率优先,空间封闭 → BD 是甜点,RDSON 8 Ω 把温升控制住。


    24 V 步进电机小型驱动器(18 V/0.7 A 给驱动芯片)
    功率已接近极限 → CD 带来 4 Ω RDSON,满载效率 82 %,只要 PCB 背面留 2 cm2 铜箔即可。

PCB 布局小贴士(四颗芯片通用)


? 功率环路:输入电容 → IC Drain → 电感 → 输出电容 → GND,环路面积 <1 cm2。

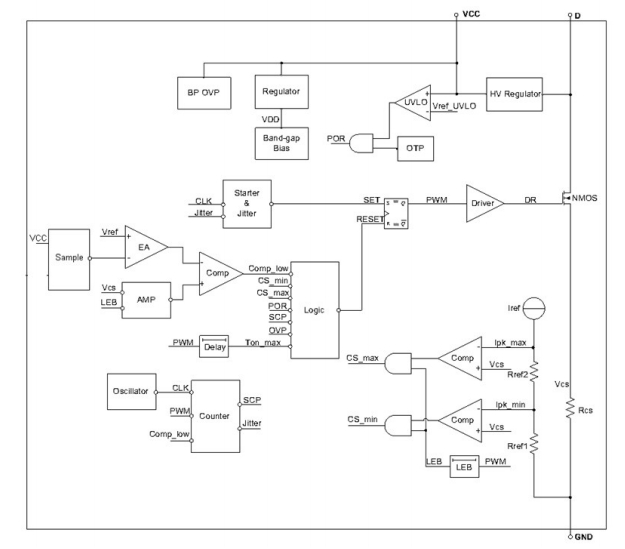

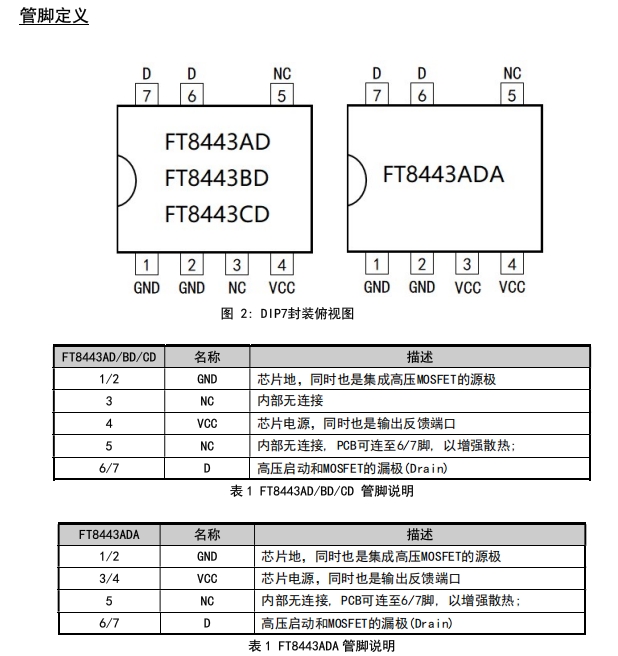

? 反馈取样:VCC 脚既是供电又是反馈,1 μF X7R 紧贴 VCC-GND;分压电阻(1 MΩ+56 kΩ)靠近芯片,走线远离 Drain 铜箔。
? 散热:Drain 脚 6/7 与顶层铜箔全连接,背面再加 1 cm2 铜箔 + 过孔阵列;ADA/AD 发热大,必要时背面开窗露铜贴散热片。



总结选型口诀


“轻载省成本,ADA 最经济;
中载求平衡,BD 最从容;
满载扛大旗,CD 显威力;
电网浪涌大,AD 稳如马。”

把功率、效率、成本、热设计、电网环境五要素放进同一张表里,FT8443x 四兄弟的差异便一目了然。希望本文的拆解能让你的下一次 18 V 辅助电源选型,从“抓阄”变成“精算”。
