美甲烤灯对主控 MCU 的要求可归纳为“五高”：高集成度、高抗干扰、高安全、高体验、高性价比?；悦⑽CU把 28 路电容触摸、12-bit ADC、多路 PWM、丰富通信接口和多重?；さ缏啡孔敖艘豢?8-bit MCU，正好一次到位地满足了“五高”需求。

系统原理框图

USB 5 V ─┬─> 锂电管理(Charger + Protect) ─┬─> LED Driver
 │ │
 └─> LDO 3.3 V ──> 辉芒微MCU ─┬─> 4×NMOS 驱动 36 W UV/LED
  ├─> 触摸滑条/按键
  ├─> NTC 温度检测
  ├─> 三色状态灯
  └─> 蜂鸣器

辉芒微MCU通过 PWM 调节恒流驱动占空比，实现 15-60 W 无级功率输出；同时实时采样 NTC，闭环?；さ浦橛爰酌嫖露?≤ 48 ℃。

功能亮点

1、极速启动：芯片上电 4 ms 稳定运行，用户放下手指即可开始固化。

2、3+1 智能模式

? 速干 30 s（30 W）
? 标准 60 s（45 W）
? 低痛 90 s（30 W + 阶梯降功率）
? 自动感应——手进灯亮、手离即停，闲置 30 s 深度睡眠，整机待机 3 μA。

3、触控交互：28 路触摸矩阵自定义为“滑条调光 + 3 按键 + 童锁”，湿手/戴手套不误触。

4、全程安全

? 硬件双重过温关断（MCU + 驱动 IC）
? 电池欠压/过压/反接?；?br/>? UV 灯罩开盖即灭灯

5、动态呼吸灯环：利用 16-bit PWM 模拟 1 kHz 无闪呼吸效果，提升产品“颜值”。

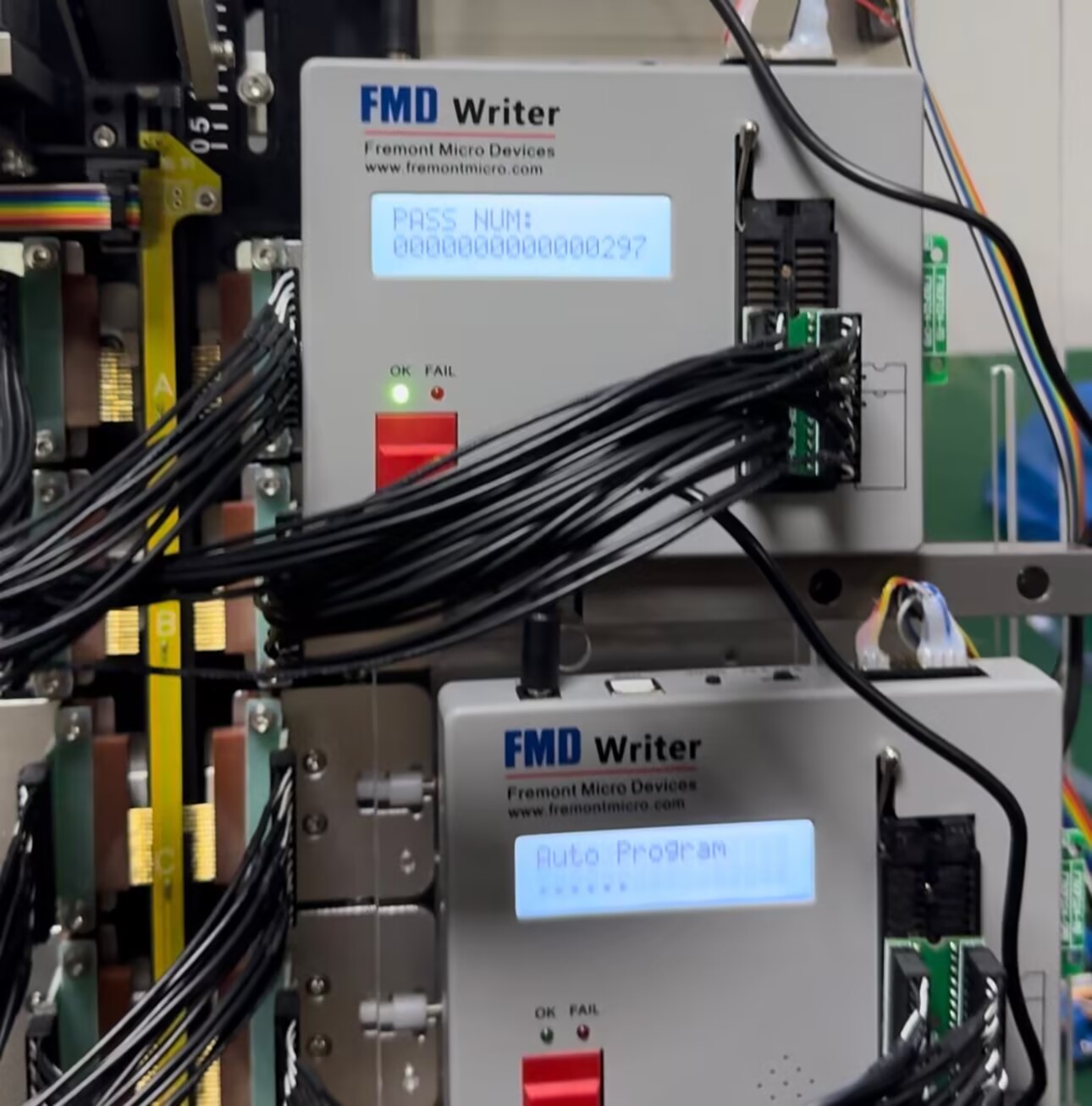

6、生产友好：支持 1-wire 在线调试与量产测试，单线完成烧录、电流校准、触摸阈值学习，整机出厂 20 s 搞定。

关键设计细节

1、低功耗策略
– 空闲：32 kHz LIRC 维持 RTC，平均 8 μA
 – 工作：16 MHz HIRC 动态切换，指令周期 62.5 ns，效率相当于 32-bit MCU 做同样的 PID 运算。

2、抗干扰
– 10 V CS 动态注入测试一次通过，对讲机 5 W 贴脸不误触发。

3、温度补偿算法
– 内置 12-bit ADC 每 100 ms 采样 NTC，查表 + 一阶滤波，误差 < ±1 ℃。

4、电池寿命
– 2200 mAh 锂电在“30 次/天”典型场景下，续航 15 天；待机 1 年。

软件架构

main.c ├─ app.c (模式管理)
 ├─ touch.c (滑条 + 按键)
 ├─ pid.c (温度闭环)
 ├─ led_drv.c (PWM 输出)
 └─ sleep.c (功耗管理)

所有外设驱动基于官方 FMD_SDK，3 天可完成原型，1 周通过 EMI/ESD 预认证。

认证与可靠性

? ESD 接触 8 kV / 空气 15 kV Class A
? Surge ±1 kV 电源端口
? 工作温度 -20 ~ 60 ℃，满足车载/旅行场景

开发套件

FMD 官方提供 Nail Lamp EVK：
– 板载MCU最小系统
– 4 路 NMOS 驱动 + UV-LED 模组
– Type-C 5 V 供电 & 1-wire 调试口
– 配套 PC 端上位机，实时查看温度曲线、触摸基线、功耗波形

结语

从原理图到量产，辉芒微MCU用“单芯片”把传统需要 3~4 颗 IC 才能实现的功能高度集成，既节省了宝贵的 PCB 空间，又把价格拉低了40%。

把复杂留给芯片，把光彩留给指尖——这就是辉芒微MCU为美甲行业带来的全新答案。
