在 2025 年的后装车载市场，车主对“氛围感”提出了更细颗粒度的要求：不仅要味道好，还要能随场景切换、低功耗待机、小体积安装。传统 555+三极管自激雾化方案已经无法满足“智能+低耗+快迭代”的新需求。经过多轮评估，团队决定用“辉芒微”系列 MCU 做全栈重构，目标是在 4 周内做出可量产 Demo。
宽压供电 2.2 V–5.5 V，可直接接车载 12 V-DC 总线经 LDO 转换，省一级升压。
12-bit ADC + 多路 PWM，一颗芯片就能同时做“水位检测+雾化片驱动+RGB 氛围灯”。
休眠功耗 3 μA，比竞品低一个数量级，满足 24 h 停车监控场景。
8 kB Flash / 1 kB SRAM，足够跑完状态机+UART Bootloader，后期 OTA 无压力。
现货充足，单价低于 0.25 USD（10 k 批量），成本敏感型后装渠道非常友好。
供电：车载 12 V → 5 V LDO → MCU & 外围
雾化：MCU 输出 108 kHz 推挽 PWM → ULC 驱动 MOS → 微孔陶瓷片
检水：12-bit ADC 扫描水位弹片电容变化，误差 ±2 mm
香型切换：双通道电磁阀，MCU 通过 500 mA 低侧驱动控制
交互：1 路 RGB 共阴 LED + 1 路振动检测开关 + 1 路 CAN-UART 桥接收发器（与车机通信）
调试：SWD + 1-wire 离线烧录口，出厂预留 2.54 mm 焊盘
– 主循环：每 10 ms 扫描按键、振动、CAN 命令
– Timer0：108 kHz 雾化 PWM 重载
– Timer1：1 kHz 周期调用 ADC 采样 + 软件滤波
– WDT：异常自恢复，防止车规级 ESD 死机
OFF → IDLE → PREHEAT → SPRAY → PAUSE → SLEEP
通过宏定义可裁剪：长途模式（连续 30 min）、城市模式（间歇 15 s/45 s）、夜间模式（5 min 淡入淡出）。
– 停车熄火 30 min 后自动进入 Standby，仅保留 32 kHz 看门狗
– 振动开关触发外部中断唤醒，平均待机电流 38 μA@12 V 输入
自定义精简帧格式：Header(0x55)+Len+Cmd+Data+CRC8。
支持三条指令：SET_MODE / GET_STATUS / CALIB_WATER。
波特率 19 200，与中控 MCU 通过 UART-CAN 桥对接，无需额外写驱动。
以 1 kHz 步进扫描 105 kHz–115 kHz，计算 MOS 管电流最小点，锁定最佳效率频率。
利用 ADC 采样值 + 温度漂移系数（-0.4%/℃）做一阶线性补偿，防止冬天误报缺水。
PWM 占空比 20 %→100 % 渐进 100 ms，减少 12 V 总线瞬态跌落。
电性能：ISO 7637-2 脉冲 1、2a、3b 全部通过
环境：-40 ℃ 冷启动 1 h，+85 ℃ 老化 72 h，雾化量衰减 < 5 %
EMI：CISPR 25 Class 4 辐射裕量 6 dB
跌落：1.0 m 混凝土地面 6 面 12 棱，功能完好
第 1 周：原理图 + PCB Layout + 辉芒官方 SDK 跑通 LED Blink
第 2 周：雾化 PWM 闭环调试 + 检水算法
第 3 周：车机协议对接 + 老化台架
第 4 周：试产 50 台 → 用户灰度 → 进入批量
辉芒微 MCU 的寄存器风格与 STM8 类似，官方提供带 HAL 的裸机库，2 天即可上手。
陶瓷雾化片对 PCB 噪声敏感，建议把 MOS 驱动走线与模拟地分区，必要时做开尔文连接。
车规 LDO 选 40 V 耐压版本，可抵御 Jump Start 24 V 瞬态。
香氛瓶 RFID 选配：如果客户需要“自动识别香型”，可在板上预留 I2C 接口，外接 ZSN603 读卡芯片即可，无需改 MCU 固件。

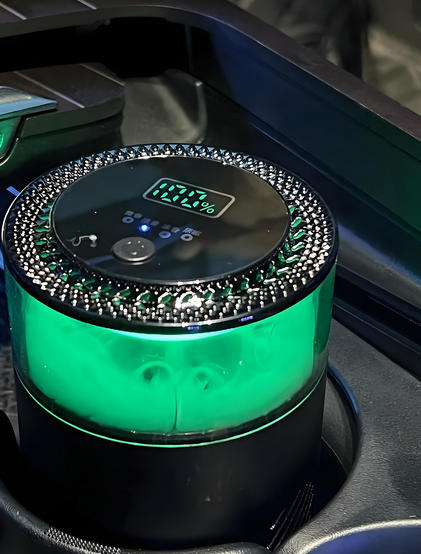

借助辉芒微 MCU 的高集成度和低功耗特性，团队用低成本的 BOM 在 4 周内交出了“可安装、可升级、可玩味”的车载智能香薰机。它不仅能随音乐律动切换香型，还能在车主离车后静默守护 30 天?；悦⑽⒄饪拧靶⌒酒闭嬲孟阄队胨惴ㄔ诔迪崂锸迪至说统杀疚帐?，也为更多 Tier-2 后装厂提供了一个可复制的开发范式。
