在智能插座、小家电、MCU辅助供电等超低成本场景，工程师最想要的是——"器件越少越好、BOM越低越好、EMI一次过、马上能量产"。深圳三佛科技提供的FT8441xQ系列（FT8441SQ/FT8441TQ），凭借"内置650V功率MOS+600V超快恢复二极管+高压启动+5V固定输出"，把外围器件压缩到11颗，官方BOM成本<￥0.28，还能单面板过EMI。下面将从特点、典型电路、管脚定义、订货信息、内部框图到应用说明，为你全面拆解这颗"非隔离黑珍珠"。

芯片特点：All-in-One的5V小功率神器

    超高压集成：650V功率MOS+600V续流二极管+高压启动电路，三件套合一
    固定5V输出：内部高精度分压电阻+参考源，省掉TL431、光耦、反馈电阻

    大电流能力：
        FT8441SQ：250mA连续/300mA峰值，R<sub>=22Ω
        FT8441TQ：300mA连续/350mA峰值，R<sub>=16Ω

    低待机功耗：60mW（Typ.），轻松满足CoC V5 Tier-2
    EMI友好：40kHz带频率抖动+软驱动，传导余量>6dB（CISPR22 B）
    全保护：UVLO、OVP、OCP、OTP、SCP、LEB，全部自恢复
    小封装：ASOP-7，单面板即可波峰焊，适合超低成本量产

典型应用电路（Buck-Boost，90-264VAC）

• EC3≥470μF：保证纹波<50mV
• L1≈470-680μH：CCM深度<50%，饱和电流>400mA
• Rs：0.22-0.33Ω，设定OCP点≈130%额定电流
• 高压启动：省掉2颗启动电阻，50ms快速起机

管脚定义（ASOP-7，顶视图）

设计提示：VOUT走线远离D脚，取样点放在输出电容正极，与ICGND单点连接。

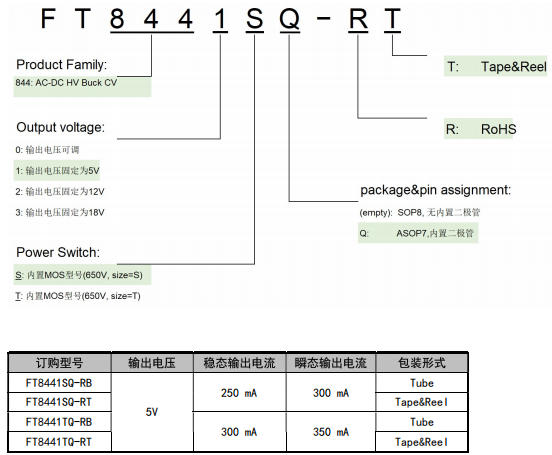

订货信息与功率选型

• 全波整流/90-264VAC/Buck-Boost结构，半封闭环境实测功率如上
• 如需更高电流，可改用FT8441TQ或加强散热

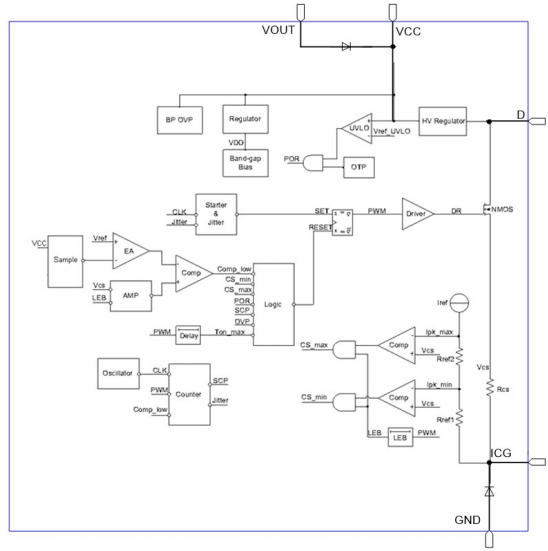

内部功能框图解读

• 电流模PWM：逐周期限流，LEB 300ns，无需外部RC
• 频率抖动：40kHz±6%，传导EMI一次过
• 过温OTP：150℃关断，100℃重启，自恢复
• 短路SCP：打隔重启，占空比限制，变压器不饱和

应用设计与调试要点

    输入电容

    宽电压90-264VAC：2μF/W，例5V/0.25A≈1.25W→3μF(1μF+2.2μF)

    电感选择

    470-680μH，饱和电流>400mA，CCM深度<50%

    输出电容

    ≥470μF，低ESR，纹波<50mV

    反馈走线

    远离D脚高压区，与功率地单点连接，避免杂波

    EMI技巧

    频率抖动已内置，如需更大裕量，π型滤波+L-N对称布局即可

    热设计

    ASOP-7背面露铜，D脚多打地孔，满载芯片温升<10℃

应用场景与替换建议

• 智能插座/排插：5V/250mA给Wi-Fi模组供电，待机<60mW
• 小家电：咖啡机、电饭煲、风扇，省掉线性变压器
• LED指示灯：纹波<60mV，无频闪
• 电表/载波：2kV浪涌，工业级温度
• 替代OB2222E/LNK302：Pin-to-Pin兼容，BOM更少，成本更低

总结：FT8441xQ——5V小电流电源的“终极极简”

    一颗ASOP-7 = MOS + 二极管 + 启动 + 全?；?br/>    11颗器件、单面板、0.28元成本、50ms起机
    250-300mA全覆盖，EMI一次过，无需共模电感
    官方Gerber、变压器、测试报告全开放，即贴即量产

如果你正在寻找5V/250-300mA非隔离电源，又不想为BOM、EMI、交期头疼，FT8441SQ/FT8441TQ就是答案。深圳三佛科技提供样品，技术支持。
