KP4050LGA 是必易推出的 副边同步整流（SR）控制器，SOT23-6 封装，180 V 高压自供电，<30 ns 关断延时，0 V 输出仍能可靠工作，支持DCM/QR/CCM 全模式。一句话：把传统肖特基整流管换成 MOSFET，效率直接提升 2-4 %，温升降 15-20 K，USB-PD/QC 快充、工业 24 V、车载 48 V 全场景通吃。
| 项目 | 数值 | 备注 |
|---|---|---|
| HV 耐压 | 180 V | 无需辅助绕组供电 |
| VDD 范围 | 0 – 12 V | 0 V 也能工作，内置双 LDO 切换 |
| 关断延时 | 22 ns（典型） | 快于市面 35-50 ns，CCM 也能整流 |
| 驱动能力 | 0.8 A 源 / 5 A 灌 | 直接驱动 100 A 级 MOSFET |
| 工作模式 | DCM / QR / CCM | 自动识别，无需模式切换引脚 |
| 封装 | SOT23-6L | 2.9×1.6 mm，比肖特基体积还小 |
| 静态电流 | 250 μA | 待机损耗 <5 mW |
| 温度范围 | -40 – 125 ℃ | AEC-Q100 应力通过，车规潜力 |
场景：20 V/5 A USB-PD 适配器，副边 100 V/5 mΩ MOSFET 替代 MBR20200 双肖特基
实测效率曲线
| Pin | 名称 | 功能说明 |
|---|---|---|
| 1 | NC | 空脚，PCB 打地可提升散热 |
| 2 | GND | IC 地，与 MOSFET 源极短接 |
| 3 | RW | 智能开通检测配置，外接 10 k 到地即可 |
| 4 | VDD | 内部双 LDO 输出，9 V（HV>7 V）或 6 V（HV<6.6 V）自动切换 |
| 5 | Gate | 驱动 MOSFET，最大 ±5 A，内置 0.4 Ω 下拉 |
| 6 | HV | 漏极电压检测，-1 – 180 V 范围，1.2 μs 前沿消隐 |
封装尺寸：SOT23-6L，2.9×1.6×1.1 mm，比 TO-220 肖特基体积缩小 95 %。
内置双路 LDO：高压时 9 V 自供电，输出掉到 0 V 瞬间切换 6 V 维持，USB-PD 20 V→5 V 降档不掉电。
DCM 模式下，Vds 振荡容易误开通；KP4050LGA 通过 RW 脚设定 -220 mV 阈值 + 1.2 μs LEB，屏蔽振铃，零误动作。
采用 180 V 高速 comparator + 5 A 下拉驱动，CCM 模式也能在体二极管导通前关断，反向恢复损耗降低 70 %。

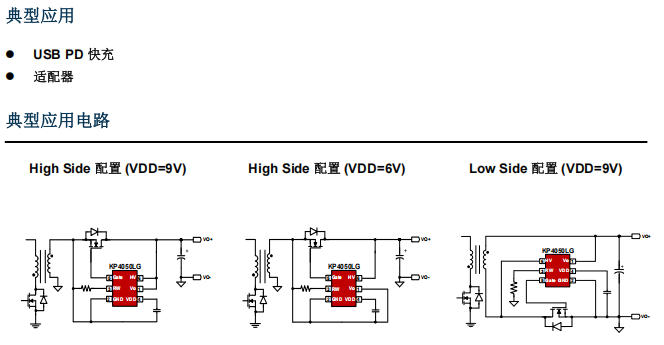

同一颗料，Buck 型低边、Flyback 高边、LLC 中心抽头都能用，BOM 统一，供应链减负。
| 条件 | 肖特基 MBR20200 | KP4050LGA + 100 V/5 mΩ | 差值 |
|---|---|---|---|
| 20 V/5 A 输出效率 | 89.1 % | 92.6 % | +3.5 % |
| 满载芯片温度 | 108 ℃ | 82 ℃ | -26 K |
| 输出纹波 | 120 mV | 95 mV | -20 % |
| 元件数量 | 1 颗二极管 | 1 颗 IC + 1 颗 MOS | 体积反而更小 |
“SOT23-6 封装，180 V 自供电，22 ns 关断，0 V 输出也能同步整流——把肖特基扔进历史的垃圾桶，只需 3 个外围元件。”下次做 USB-PD 快充、工业 24 V、车载 48 V 副边整流，别再纠结“肖特基温升太高、效率提不上去”，直接上 KP4050LGA，效率提升 3 %，温度降 20 K，PCB 面积还更小，真香警告！深圳三佛科技提供技术支持，批量价格有优势~
