在小家电和辅助电源领域,工程师们常常面临一个挑战:如何在有限的空间和预算内,实现高效、稳定的电源设计。传统方案往往需要多个分立元件,不仅增加了成本,还提高了设计的复杂性。必易推出的 KP311BWGA,以其高性能、低成本和高集成度,为这一挑战提供了一个全新的解决方案。这款芯片将 500 V 高压 MOSFET、续流二极管、高压启动电路和采样电阻集成在一个 ASOP-7 封装中,不仅简化了设计,还显著降低了系统成本和功耗。
| 项目 | 数据 | 备注 |
|---|---|---|
| 拓扑 | Buck(降压) | 也可 Buck-Boost / 反激 |
| 输入电压 | 15 – 380 VDC | 兼容 85 – 265 VAC 整流 |
| 默认输出 | 5 V ±2 % | 固定,无需分压 |
| 输出电流 | 150 mA max | @85 – 265 VAC |
| 开关频率 | 40 – 50 kHz | 随负载自动降频 |
| 空载功耗 | <50 mW | 过 ERP6、CoC Tier 2 |
| 待机电流 | 120 μA | VDD 电容可降到 0.1 μF |
| 保护 | 7 合 1 | UVLO/OCP/OVP/OTP/OLP/LEB/自恢复 |
| 封装 | ASOP-7 | 6.2×3.8 mm,脚间距 1.27 mm |
| 价格 | ¥0.28 @10k | 比 7805 + 变压器方案便宜 40 % |

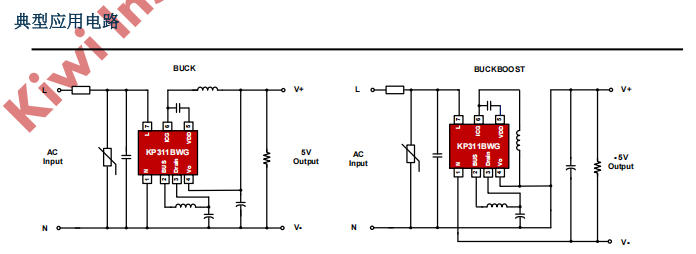

场景:小家电 5 V/150 mA 辅助电源,输入 230 VAC



| Pin | 名称 | 功能说明 |
|---|---|---|
| 1 | N | AC 输入端,内部半桥整流负端 |
| 2 | BUS | 内部整流桥正输出,接母线电容 |
| 3 | DRAIN | 内置 500 V MOSFET 漏极,接电感 |
| 4 | Vo | 内部采样 5 V 输出,无需外部分压 |
| 5 | VDD | 芯片供电 5.6 V,0.1 μF 瓷片即可 |
| 6 | ICG | 芯片地,与输出负极短接 |
| 7 | L | AC 输入端,内部半桥整流正端 |
封装尺寸

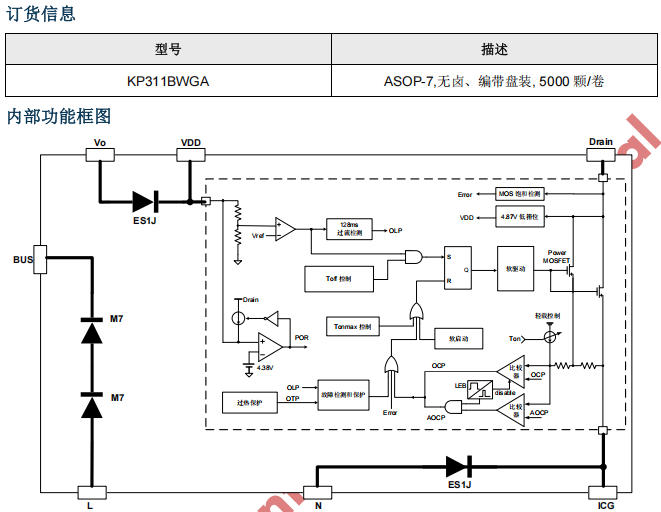

| 功能 | 传统方案 | KP311BWGA |
|---|---|---|
| 高压 MOS | 外置 500 V TO-252 | 片内 25 Ω |
| 整流桥 | 4 颗 1 A 二极管 | 半桥集成 |
| 续流管 | 外置肖特基 | 片内集成 |
| 采样电阻 | 外置 1 % 精度 | 片内激光修调 |
| 启动电路 | 100 kΩ + 稳压 | 高压自供电 |

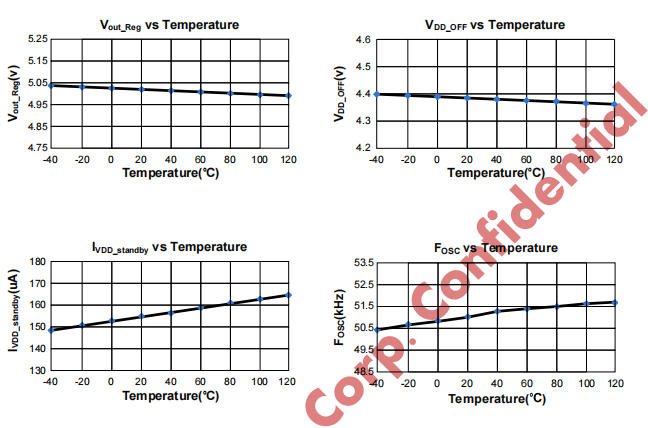

片内激光修调采样网络,无需外部电阻,温漂 50 ppm/℃,省 2 颗 1 % 精密电阻。
频率 40 – 50 kHz,避开 20 kHz 音频区,零啸叫
±5 % 抖频,EMI 传导余量 >6 dB,省一级共模电感
VDD 电容可降到 0.1 μF/0603,省 1 颗 4.7 μF 电解
128 ms 计时器识别短路,打嗝重启,故障解除自动恢复
官方公式:L = (Vo+Vf)×Toff/ΔI
5 V/150 mA 推荐 1 mH,饱和电流 210 mA,EE8.3 磁芯就能搞定

| 条件 | 7805+变压器 | KP311BWGA | 差值 |
|---|---|---|---|
| 元件数量 | 12 颗 | 8 颗 | -4 颗 |
| PCB 面积 | 2.5 cm2 | 1.0 cm2 | -60 % |
| 空载功耗 | 1.2 W | 48 mW | -96 % |
| 效率 5 V/150 mA | 45 % | 72 % | +27 % |
| 应用 | 输入范围 | 输出 | 推荐电感 | 备注 |
|---|---|---|---|---|
| 咖啡机 5 V | 85-265 VAC | 5 V/100 mA | 1.5 mH | 无散热片 |
| 香薰机 5 V | 85-265 VAC | 5 V/150 mA | 1.0 mH | 零啸叫 |
| 智能锁 5 V | 85-265 VAC | 5 V/80 mA | 2.2 mH | 超小电流 |
| 传感器 5 V | 24 VDC ±20 % | 5 V/50 mA | 3.3 mH | 工业辅助 |
总的来说,KP311BWGA
以其卓越的集成度和性能,为小家电和辅助电源设计提供了一个理想的解决方案。它不仅简化了设计流程,还通过降低功耗和成本,提升了产品的竞争力。无论是咖啡机、香薰机还是智能锁,KP311BWGA
都能以其高效、稳定的性能,满足各种应用场景的需求。深圳三佛科技提供技术支持,批量价格有优势~
