芯片速写：KP52420XA 是谁？

KP52420XA 是必易微推出的一款高性能同步降压 DC-DC 转换器芯片，具备以下核心指标：

• 输入电压范围：4.5V ~ 17V
• 输出电流：高达 4A（持续）
• 开关频率：600kHz
• 输出电压范围：0.768V ~ 7V（可调）
• 封装：TSOT23-6，紧凑高效
• 控制方式：恒定导通时间（COT），无需外部补偿

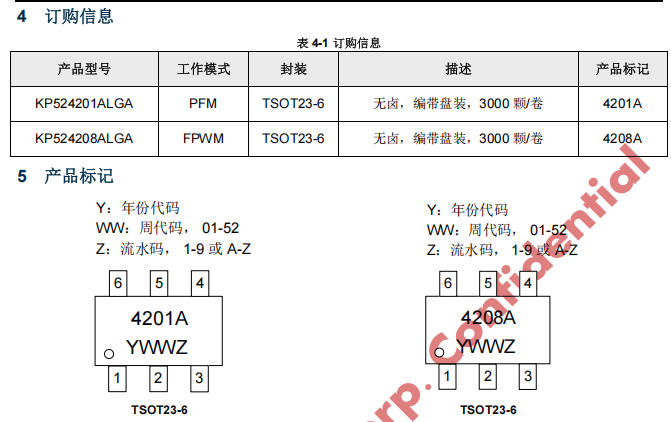

• 轻载模式可选：

技术亮点：为什么它被称为“降压小钢炮”？

? 超宽输入范围，兼容多种电源轨

• 支持 12V、15V、9V、5V 等常见母线电压
• 适用于 工业控制、机顶盒、安防、POS 机、智能音响 等场景

? 600kHz 高频开关，体积小响应快

• 高频率带来 更小电感与输出电容，降低 BOM 成本
• 恒定导通时间（COT）控制，实现 超快瞬态响应，无需外部补偿网络

? 同步整流，效率高达 93%

• 集成 75mΩ 高侧 + 45mΩ 低侧 MOSFET
• 实测效率 >90%（12V→5V/4A）
• 低静态电流：190μA（PFM），2.5μA 关断电流

? 全负载范围稳定运行

• 谷底限流保护（OCL），逐周期限流，防止电感饱和
• 输出过压/欠压保护（OVP/UVP），打嗝模式自动恢复
• 过温?；ぃ∣TP），160℃关断，35℃迟滞恢复

典型应用：12V→5V/4A 参考设计

• 输出电压纹波：<20mV（满载4A）
• 负载瞬态响应：0A→4A 跳变，电压跌落 <80mV
• EMI：EN55032 Class B 余量 >6dB

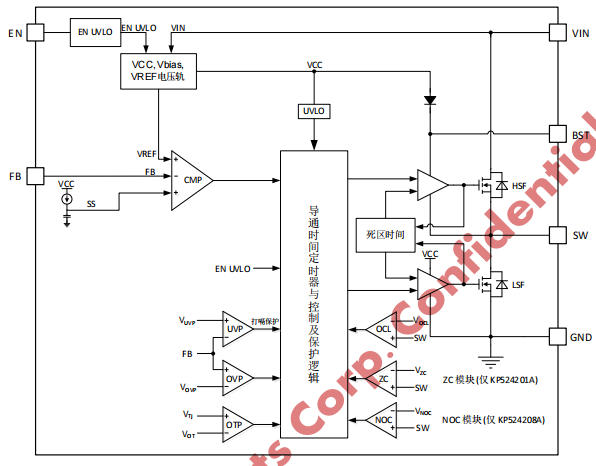

功能解析：COT 控制 + 轻载模式双策略

?? 恒定导通时间（COT）控制

• 利用 FB 引脚电压谷底纹波触发下一个周期
• 导通时间随 VIN/VOUT 自动调节，保持频率恒定
• 无需外部补偿，支持 MLCC 输出电容，节省空间与成本

?? 轻载模式差异

外围器件选型指南（官方推荐）

所有型号均支持 0.768V~7V 可调输出，只需更换分压电阻即可。

PCB 设计建议：布局决定成败

1. 输入电容靠近 VIN 和 GND，减小高频环路
2. SW 节点短而宽，兼顾 EMI 与散热
3. FB 走线远离 SW/BST，避免噪声干扰
4. 输出电压取样点在电容末端，分压电阻靠近 FB
5. GND 铺铜 + 过孔散热，多层板建议完整地层

实测性能：数据说话

选型建议：谁该用 KP52420XA？

深圳三佛科技提供技术支持，批量价格有优势~

结语：一颗芯片，搞定中压供电

KP52420XA 系列用 600kHz COT 控制 + 同步整流 + 全套?；?，在 4.5V~17V 输入、4A 输出 的中压降压场景中，几乎“零外围”设计。无论你是做 12V 转 5V/4A 的工业电源，还是 9V 转 3.3V/4A 的通信板卡，KP52420XA 都能用 极简 BOM、超小体积、极致效率 帮你一步到位。
把补偿网络、肖特基、大电感统统扔掉，KP52420XA 让中压供电设计回归“极简主义”。
