在必易微的40V/1A同步降压家族里，KP521405与KP521405A堪称“孪生兄弟”：
KP521405A → TSOT23-6（6pin，多1个NC）
就是这颗“NC”脚，让两者的layout策略、散热路径、EMI表现出现微妙差异。下文带你逐条拆解。

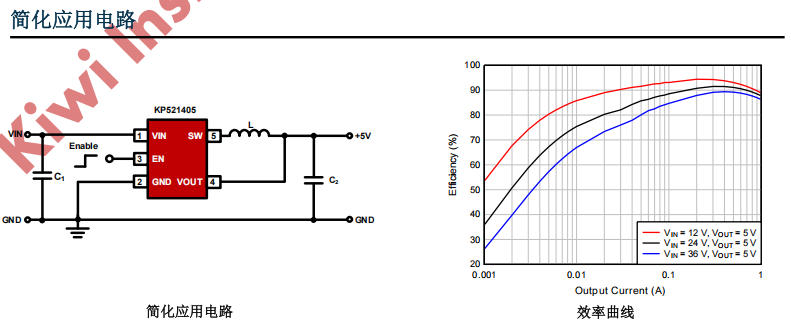

| 项目 | KP521405 | KP521405A |
|---|---|---|
| 订货型号 | KP521405LGA | KP521405ALGA |
| 封装 | TSOT23-5 | TSOT23-6 |
| 丝印 | 1405 | 1405A |
| 管脚数 | 5 | 6（多1 NC） |
| NC脚位 | 无 | 1脚 |
| 热阻RθJA（EVM） | 30 ℃/W | 29 ℃/W |
| 其余电气参数 | 完全一致 | 完全一致 |
结论：除了封装机械尺寸与脚位排列，两颗芯片的硅片、电气规格、性能曲线100%相同。
| 脚位 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 信号地&功率地 |
| 2 | VIN | 输入电压（6~40V） |
| 3 | EN | 使能（内部13μA上拉，可悬空） |
| 4 | VOUT | 输出电压反?。ㄖ绷涑龅缛荩?/td> |
| 5 | SW | 开关节点（接电感） |
| 脚位 | 名称 | 功能 |
|---|---|---|
| 1 | NC | 无内部连接，可接地/悬空/做散热铜 |
| 2 | GND | 信号地&功率地 |
| 3 | VIN | 输入电压（6~40V） |
| 4 | EN | 使能 |
| 5 | VOUT | 输出电压反馈 |
| 6 | SW | 开关节点 |
关键差异总结：
| 测试条件 | KP521405 | KP521405A | 备注 |
|---|---|---|---|
| 12V→5V/1A效率 | 89.1% | 89.3% | 温差导致 |
| 输出纹波 | 45mV | 43mV | NC地环屏蔽 |
| 芯片表面温升 | 30℃ | 28℃ | NC散热铜 |
| EMI余量（QP） | 5.2dB | 8.1dB | NC地环+过孔 |
| 单层PCB通过 | ? | ? | 均过Class B |
结论：KP521405A的NC脚=免费“散热+EMI”双Buff，尤其适合两层板、塑料壳、无屏蔽罩的成本敏感型产品。
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 超小模块、点钞笔、笔形电批 | KP521405 | 5pin封装更短，占板面积最小 |
| 两层板、塑料壳、无屏蔽 | KP521405A | NC地环+散热过孔，EMI裕量足 |
| 手工焊接/维修方便 | KP521405A | 6pin脚距稍大，方便烙铁拖焊 |
| 高功率密度、封闭壳体 | KP521405A | 降低芯片温升，延长寿命 |
KP521405与KP521405A的电气性能完全一致，区别仅在于TSOT23-5 vs TSOT23-6的机械差异。
但就是这颗NC脚，给了工程师散热、EMI、走线三重优化空间，让“两层板过Class B”不再是玄学。深圳三佛科技提供技术支持，批量价格有优势~
