芯茂微 LP3716 主打“自供电 + 原边反?。≒SR）”，把传统 15 颗料的反激 BOM 压缩到 仅需 5 颗外围：

• 无辅助绕组
• 无光耦
• 无高压电解（可省）
• 无共模电感即可过 EMI

官方参考设计 LP3716+SB5100L 实测 83.3% 效率、<75mW 待机、12V±0.5% 精度，堪称小功率适配器“极简派”代表作。

芯片亮点：LP3716 凭什么能“极简”？

一句话：把“高压启动、PSR采样、环路补偿、?；ぢ呒比考?，外部只需设定电阻与电容。

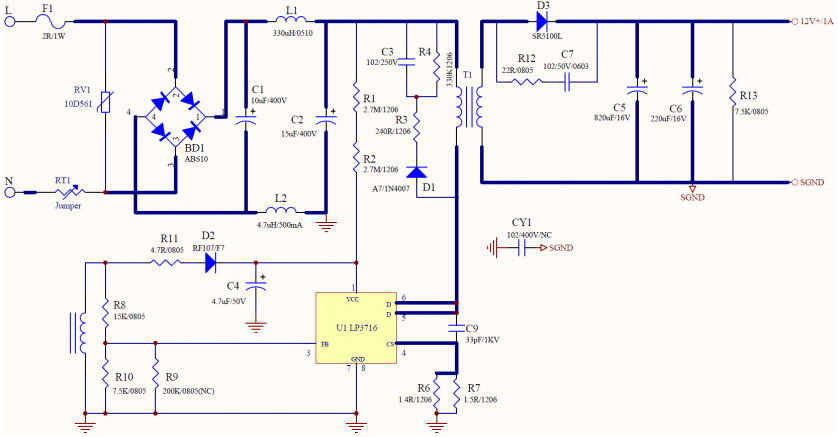

电路原理图：一张图看懂“5颗器件”魔法

关键外围仅 5 颗：

• RCS：1.4Ω（1206）设定峰值电流
• RVDD：2×2.7M（1206）启动电阻
• CVDD：1μF（0805）自供电
• COUT：1000μF（16V）输出滤波
• SB5100L：5A/100V 肖特基（同步可换 LP3588CSF）

DEMO样板：单层PCB即可过EMI

• 尺寸：38mm×28mm×18mm（含壳）
• 层数：单面FR-4，1oz铜
• 散热：无散热片，40℃环境温度芯片<115℃
• EMI：CISPR22B余量>6dB（无共模电感）

官方照片：正面LP3716+变压器，背面仅5颗贴片电阻电容，一张银行卡大小。

BOM表

注：量大可换同步整流LP3588CSF，效率再提3%，成本加￥0.15。

变压器参数：EE1610一键复制

• 磁芯：EE1610，Ae=45mm2，PC40或等同
• 电感量：Lp=0.9mH±10% @100kHz
• 漏感：≤75μH（短路次边）
• 电气强度：Pri-Shield 3kV/1min
• 绕组结构：
  • 初级：0.23mm×2，127T，2-1脚
  • 次边：0.6mm×2，18T，7-10脚（三层绝缘线）
  • 偏置：0.23mm，8T，4-5脚
  • 屏蔽：铜箔0.9T，接4脚

官方提供绕线顺序与起尾脚图，直接发给变压器厂即可打样。

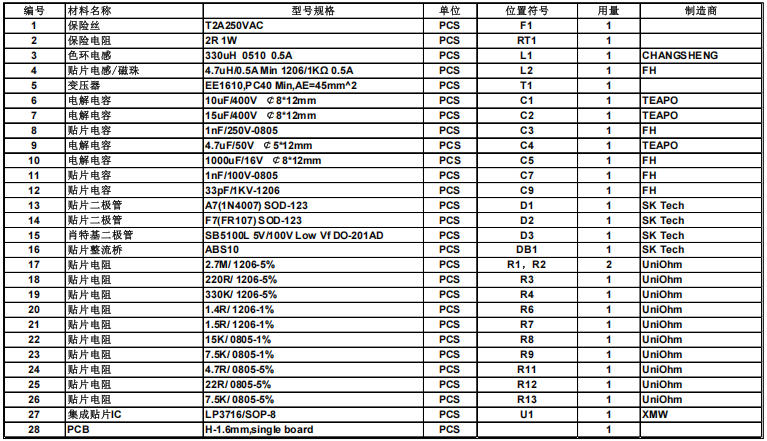

BOM清单

实测性能：83%效率+75mW待机

• 动态负载：10%-90%跳变，ΔV<±0.68V，恢复<200μs
• 温度：芯片114.8℃@40℃环温，余量>35℃
• EMI：传导/辐射均过CISPR22B，余量>6dB

设计锦囊：3句话记住“LP3716定律”

1. 自供电=无辅助绕组，VDD电容1μF即可，千万别省启动电阻（2×2.7M/1206）。
2. PSR采样=FB分压，输出线补0.5%，取样点放在输出电容正端。
3. EE1610变压器=0.9mH漏感<75μH，屏蔽层接Pri-，一层不缺即可过EMI。

深圳三佛科技提供样品，技术支持，批量价格有优势~

总结：让12V1A适配器回归“极简”

LP3716用自供电PSR架构，把高压启动、环路补偿、?；ぢ呒考桑?strong>外围仅5颗器件，单层板过EMI，83%效率，75mW待机。下次再画“小家电辅助电源”、“路由器12V适配器”、“智能插座内置电源”，直接抄这份参考设计——一颗LP3716，让反激电源设计回归“极简主义”。
