做 5 V/12 V 小功率辅助电源，工程师面前通常横着三道门槛：

    方案必须极简，BOM 能省则?。?br/>    待机空耗要低于 100 mW，否则 24 h 待机评级难过；
    满载 350 mA 时效率≥80 %，温升还得压住。

KP3116SGA 的出现，让这三道门槛变成了一条“直线”——因为它把 700 V 功率 MOSFET、高压启动、多模式 PWM 控制器全部塞进一颗 SOP-8，还顺手把“固定时钟”拿掉了。

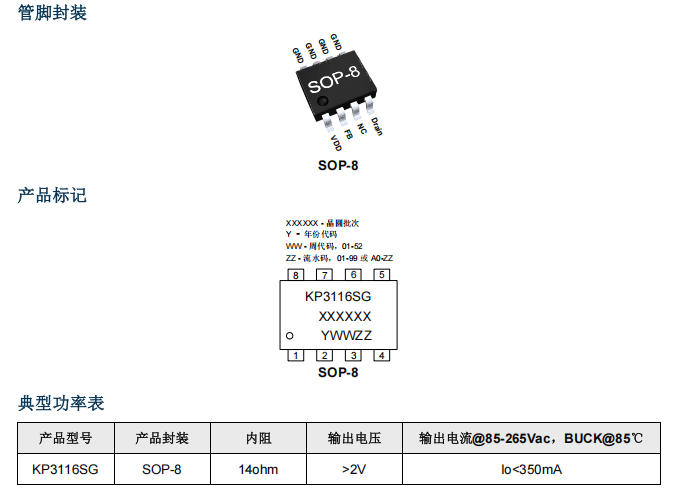

芯片速写：一颗 SOP-8 里有什么？

无钟驱动：把“节拍器”扔掉以后

传统 PWM 芯片靠内部振荡器产生 65 kHz/100 kHz 方波，轻载时被迫跳频或打 burst， audible noise 与人耳 20 kHz 以内频带撞车。

KP3116 的做法是——干脆不给时钟，让系统自己“找节奏”：

1. 功率管导通后，电感电流线性上升；
2. 当 I_DS 达到“负载自适应”阈值，功率管关断；
3. 进入准谐振谷底检测，谷底导通，实现最低开关损耗；
4. 负载变轻→阈值自动下调→开关频率自然滑落，最低 300 Hz；
5. 全程保持连续导通或临界导通，没有 burst，没有可闻噪音。

结果：

• 待机时耳朵贴着变压器也听不到“唧唧”声；
• 满载 350 mA 时频率≈30 kHz，刚好跳出音频区；
• 效率曲线在 10 %→100 % 负载之间保持“一马平川”。

350 mA 典型方案：一张图，八个器件

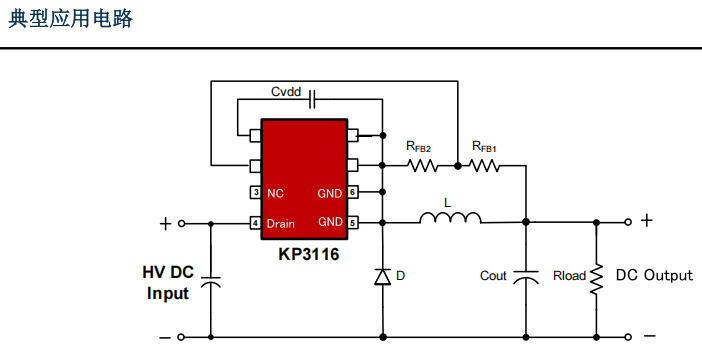

原理图

BOM 清单（仅 8 颗器件）

1. KP3116SGA ×1
2. MB6S 整流桥 ×1
3. ES1J 超快恢复 ×1
4. 330 μH/0.4 A 屏蔽电感 ×1
5. 电解 10 μF/400 V ×1
6. 电解 100 μF/25 V ×1
7. RFB1 47 k 1 % ×1
8. RFB2 10 k 1 % ×1

实测数据

• 待机功耗：AC 230 V 时 42 mW
• 效率：12 V/350 mA 输出，85 VAC 81 %，230 VAC 78 %
• 纹波：V_pp 60 mV（20 MHz 带宽）
• 温升：SOP-8 本体 45 K（25 ℃ 环境，无风）

参数特性“一图三曲线”

    VDD_ON vs. T
    4.91 V@-40 ℃ → 4.95 V@85 ℃，温漂仅 0.8 %，启动电压稳定。

    IVDD_Q vs. T
    150 μA@25 ℃ → 190 μA@85 ℃，静态电流随温升增加不到 30 μA，待机优势明显。

    FOSC vs. T
    33 kHz@-40 ℃ → 41 kHz@85 ℃，频率温漂 0.2 kHz/℃，环路补偿无需随温度修正。

把 12 V 改成 5 V：只需动两颗电阻

VOUT = 1.78 V × (1 + RFB1 / RFB2)
目标 5 V → RFB1 = 20 k，RFB2 = 10 k（1 % 精度即可）
芯片内部补偿网络对 5-24 V 输出均做过校准，环路稳定度不变。

EMI 小贴士：无钟也能过 CISPR22

• 无固定频率 ≠ 无规则频谱；KP3116 的谷底导通把 dV/dt 压住，准峰值余量 >6 dB。
• 输入 π 型滤波可省，只需一颗 4.7 μH 穿心电感 + 100 nF X2 电容即可过 Class B。
• 输出二极管换 ES1J 后，反向恢复 35 ns，辐射包络下降 3 dB。

结语：让“极简”不再是口号
