BP85958P是一款「非隔离Buck/Buck-Boost」高集成电源驱动芯片，内置650V功率MOSFET、高压启动、自供电及反馈采样电路，固定12V输出，最大输出电流500mA（峰值600mA），单颗DIP7即可实现85-265VAC全电压输入。方案无光耦、无环路补偿、无启动电阻，BOM仅10颗左右，峰值效率>83%，空载功耗<75mW，是小家电辅助电源、IoT?？?、智能照明、电机驱动12V总线的“拇指盖级”电源解决方案。

典型应用图

• 内置650V MOSFET，省去外部高压开关
• 自供电架构，无需启动电阻与辅助绕组
• 固定12V输出，精度±3%，纹波<100mV
• 单层PCB 32×20mm即可通过EMI Class B

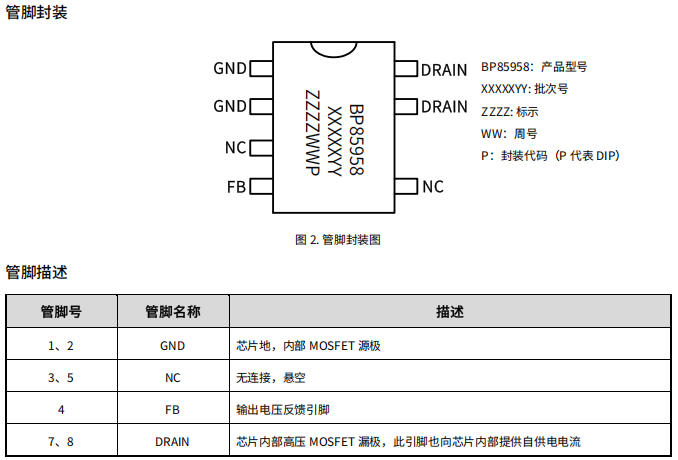

管脚封装与功能

设计小贴士

• DRAIN（1、6脚）可并联铺铜，降低热阻
• FB脚外接1kΩ+4.7nF RC，提高抗干扰能力
• GND焊盘打9孔0.3mm到内层地，θJA从80降至≈60°C/W

内部框架图解读

下图展示了一颗“高压Buck SoC”：

1. 650V MOSFET+高压启动
   Rdson=2.5Ω（典型），关断漏电流<10μA；40V即可启动，1μA充电后自供电。
2. 固定12V反馈网络
   内部0.5%精度基准，FB调制电压12.12V，无需外部TL431。
3. 多模式控制
   重载48kHz PWM；轻载降频至1kHz；空载跳周期，待机电流180μA。
4. 全套保护
   OVP(13.7V)、OLP(8.6V)、逐周期限流(1040-1260mA)、OTP(145°C)，全部自恢复。
5. 前沿消隐+抖频
   350ns LEB，频率抖动±4%，EMI裕量>6dB，无需补偿网络。

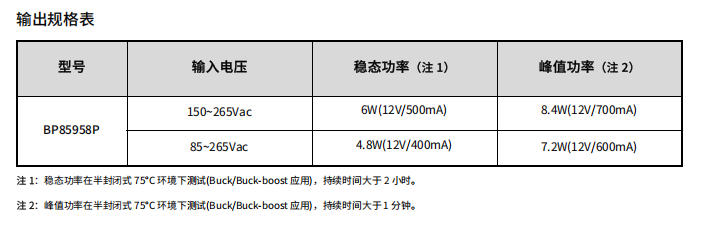

电气参数速览

Buck与Buck-Boost双拓扑支持

1. Buck 12V/400mA
   • 输入电容：10μF/400V + 1μF/50V陶瓷
   • 电感：470μH，饱和电流>1A
   • 续流二极管：ES1J，压降<1V
   • 输出电容：470μF/25V LOW-ESR


2. Buck-Boost负电压
   • 电感量计算：Lmin=0.5×(VIN'+VOUT')×D×TS/ΔIL
   • 纹波电流有效值：IRMS≈ILIMIT_MAX×√D/3
   • 适用于-12V、-15V运放供电，无需额外负电源芯片

PCB Layout指南

1. 功率环（输入电容-DRAIN-L-Cout）面积<30mm2，降低辐射
2. DRAIN铺铜散热，但远离交流输入，避免容性耦合
3. FB走线<20mm，RC滤波靠近4脚，远离开关节点
4. GND焊盘打9孔0.3mm到内层地，连续400mA温升<40°C

与竞品对比

应用实例

1. 小家电12V总线
   电饭煲、空气炸锅、洗碗机辅助电源，单层PCB 32×20mm，4颗外围即可。
2. IoT/智能照明
   85-265VAC输入，12V/400mA给Wi-Fi模组、继电器、MCU供电，待机<75mW，满足EuP。
3. 电机驱动辅助电源
   Buck-Boost负电压-12V/200mA，为运放、比较器提供负轨，节省一颗DC-DC芯片。

总结

BP85958P用一颗DIP7就把650V MOSFET、高压启动、固定12V反馈、全套保护全部集成：

• BOM从25颗砍到10颗，成本立降30%
• 83%峰值效率，75mW待机，单层板过EMI B
• Buck/Buck-Boost双拓扑，正负电压一键切换
• 零调试、过认证、四颗外围即可量产

当小家电、IoT、智能照明同时追求「体积最小、成本最省、认证最快」时，BP85958P就是硬件工程师口袋里的「12V万能电源芯片」~深圳三佛科技提供技术支持，批量价格有优势
