传统设计方案通常需要LED驱动芯片+键盘扫描芯片+MCU GPIO扩展三颗器件协同工作，不仅占用宝贵的PCB空间，还增加了软件复杂度和EMI风险。AiP650E以"单芯片解决显示+按键"为设计理念，将8段×4位LED驱动、7×4位键盘扫描、8级亮度调节、组合按键检测等功能高度集成，通过简洁的2线串行接口与主控MCU通信，成为小家电面板、温控器、电子秤等应用的理想选择。本文将从产品定位、版本选型、内部架构、通信协议到工程实践，全面解析AiP650E的技术特性与应用要点。

产品定位与核心优势

1）产品概述

AiP650E是一款带键盘扫描电路接口的LED驱动控制专用电路，内部集成：

• MCU数字接口：高速2线串行总线（类I2C时序）
• 显示驱动：8段×4位共阴极LED，段驱动≥25mA，位驱动≥150mA
• 键盘扫描：7×4bit矩阵，支持4个组合按键识别
• 智能控制：数据锁存器、辉度调节（8级）、内置时钟振荡器
• 可靠性设计：上电复位电路，-40℃~+105℃工业级工作温度

2）核心竞争优势

3）目标应用场景

• 小家电控制面板：电饭煲、电磁炉、微波炉显示+按键
• 工业仪表：温控器、计数器、计时器人机界面
• 智能设备：电子秤、充电桩、智能插座交互模块
• 医疗设备：便携式检测仪、理疗仪显示控制

版本选型与订购信息

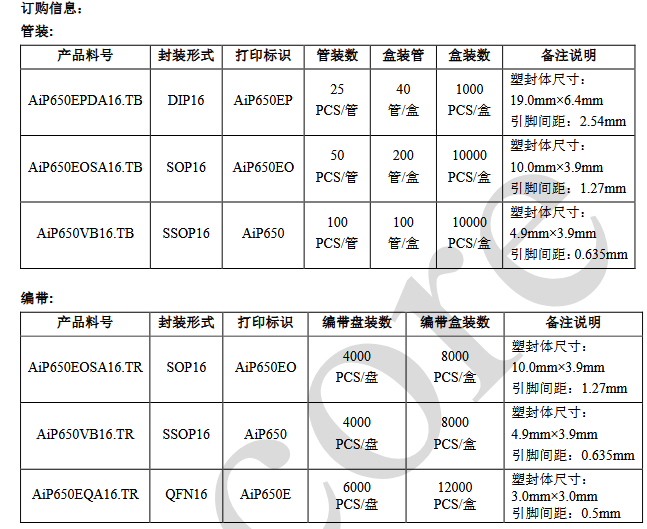

1）封装形式对比

选型建议：

• 开发调试阶段：选用DIP16，便于手工焊接和更换
• 量产常规应用：SOP16编带（4000颗/盘），平衡成本与尺寸
• 超薄产品设计：SSOP16厚度仅1.75mm，适合紧凑型面板
• 极限空间挑战：QFN16仅9mm2占位，需配合SMT工艺

2）丝印标识识别

功能框图与内部架构

1）系统架构解析

AiP650E的内部架构体现了"显示与按键分时复用"的智能设计理念：

架构亮点：

1. 时分复用技术：DIG1~DIG4引脚在显示时段作为LED位?。ǖ偷缙接行В?，在扫描时段作为键盘行驱动（高电平有效），最大化引脚效率
2. 双缓冲设计：显示数据存储器（RAM）与当前显示分离，避免更新时的闪烁
3. 硬件自动扫描：键盘扫描周期40ms典型值，无需MCU干预

2）引脚功能详解

引脚设计精髓：

• DIG引脚开漏结构：直接驱动LED共阴极，无需额外驱动管
• 段引脚推挽输出：高电平驱动LED段，低电平时作为键输入（内置下拉确保默认低）
• VDD去耦要求：104电容（0.1μF）必须靠近芯片，距离<2cm抑制电源噪声

典型应用电路设计

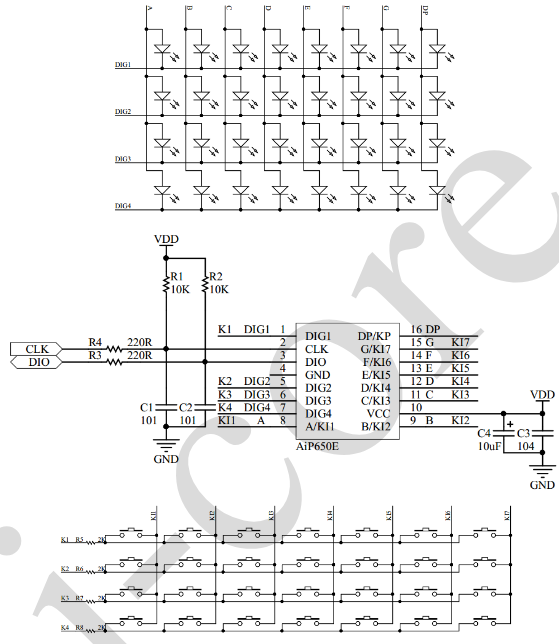

1）标准应用电路

2）关键外围元件选型

常见问题与解决方案

1）显示异常

2）按键问题

3）通信故障

总结与选型建议

版本选型速查：

• 开发验证：AiP650EPDA16.TB（DIP16，易焊接）
• 标准量产：AiP650EOSA16.TR（SOP16编带，性价比高）
• 超薄设计：AiP650VB16.TR（SSOP16，厚度1.75mm）
• 极限尺寸：AiP650EQA16.TR（QFN16，3×3mm）

AiP650E以其"显示+按键"单芯片集成的核心优势，为小家电、工业控制等领域提供了高性价比的人机交互解决方案。其关键价值在于：

1. 硬件简化：从传统3芯片方案缩减至1芯片，BOM成本降低40%
2. 软件减负：硬件自动扫描键盘，MCU仅需2个GPIO和简单通信协议
3. 可靠性提升：工业级温度范围（-40℃~+105℃），内置上电复位和消抖
4. 灵活性：8级亮度、7/8段可选、组合键支持，适应多样化需求
