LPKSF001是一款由芯茂微电子生产的隔离型适配器和充电器的自供电PSR控制芯片，以其高度集成和简化的外围设计而受到市场的青睐。本文将详细介绍LPKSF001的技术规格和内部电路图，以帮助工程师和技术人员更好地理解和应用这款芯片。

LPKSF001技术规格

集成BJT：LPKSF001集成了BJT，适用于24W以下的隔离方案。

内置启动电路：无需启动电阻，简化了电路设计。

自供电技术：取消了辅助绕组VCC供电二极管，进一步简化了电路。

可调峰值电流：通过外置电阻调节原边峰值电流，并通过变压器原副边匝比设置输出恒流点。

输出恒压点设置：通过设定FB上的偏电阻和下偏电阻来设置输出恒压点。

输出线缆补偿：内置输出线缆补偿功能，可以通过设定FB外置上偏电阻的值来调节输出线缆补偿值。

多种保护功能：集成了VCC钳位/欠压?；ぁB脚上电阻开路?；?、输出短路?；?、输出过压保护以及过温?；さ?。

封装：采用DIP7封装。

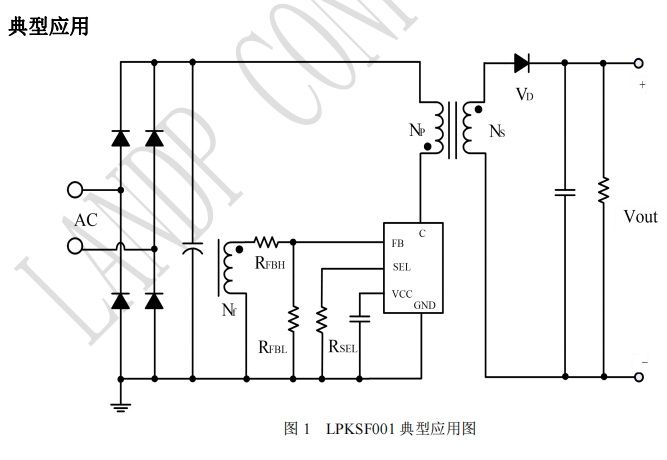

LPKSF001内部电路图解析

LPKSF001的内部电路设计高度集成，以下是其关键部分的解析：

启动电路：LPKSF001内置启动电路，这意味着在设计时不需要额外的启动电阻，从而简化了电路设计并降低了成本。

自供电电路：采用自供电技术，取消了辅助绕组VCC供电二极管，这样可以减少外部元件数量，提高电路的可靠性。

电流控制电路：通过外置电阻来调节原边峰值电流，这种设计允许工程师根据需要调整电流大小，以适应不同的应用场景。

电压控制电路：通过FB引脚上的偏电阻来设置输出恒压点，这种设计使得输出电压的调整变得更加灵活和精确。

保护电路：集成了多种?；すδ埽╒CC钳位/欠压?；ぁB脚上电阻开路?；?、输出短路保护、输出过压保护以及过温?；さ?，这些?；すδ苋繁Ａ诵酒诟髦忠斐Ｇ榭鱿碌陌踩臀榷ㄔ诵?。

结论

LPKSF001以其集成度高、外围设计简单、?；すδ苋娴忍氐悖晌说缭垂芾砹煊虻囊桓鲇叛》桨?。通过深入了解其技术规格和内部电路图，工程师可以更有效地设计和优化电源系统，提高产品的性能和可靠性。
