在现代电子设备中，电源管理芯片扮演着至关重要的角色，它们负责确保设备稳定、高效地运行。FT8393M-RT是一款由辉芒微电子（Fremont Micro Devices）设计的高性能电源管理芯片，特别适用于恒流/恒压（CC/CV）应用。本文将详细介绍FT8393M-RT的技术规格和典型应用图。

技术规格

FT8393M-RT是一款反激控制器，它通过消除光耦合器和TL431，简化了CC/CV充电器的设计。这款芯片工作在准谐振模式和自适应PFM（脉冲频率调制）控制下，为AC/DC电源应用提供了高平均效率。

主要特点：

    高效率：FT8393M-RT在准谐振模式下工作，提供了高效率的电源转换。
    快速动态响应：自适应PFM控制确保了快速的动态负载响应。
    低待机功率：设计满足DoE VI和CoC Tier 2的要求，具有超低的待机功率。
    内置保护功能：包括开路?；ず凸卤；ぃ送獠勘；さ缏返男枨?。
    优化的电容负载启动性能：提供了卓越的电容负载启动性能。
    内置电缆和线路补偿：简化了设计并提高了系统的稳定性。

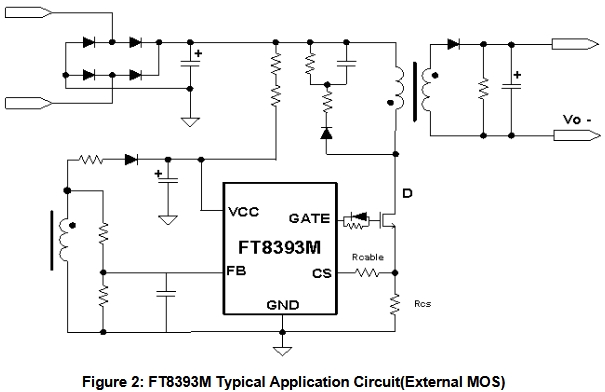

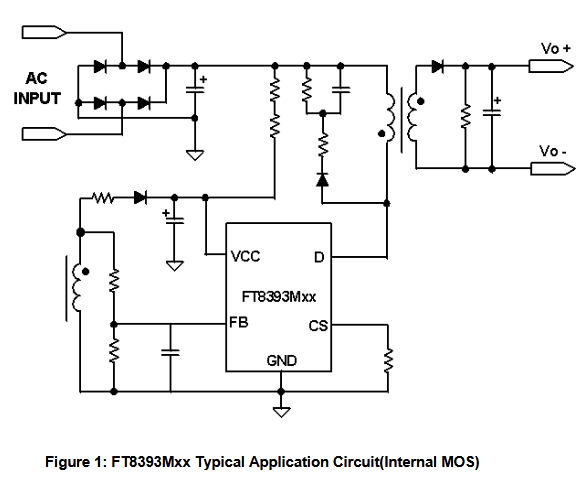

典型应用图

FT8393M-RT的典型应用图展示了如何将这款芯片集成到电源管理系统中。应用图通常包括以下几个关键部分：

    输入电源：连接到芯片的VCC引脚，为芯片提供工作电压。
    输出电源：通过芯片的OUT引脚提供稳定的输出电压。
    反馈控制：FB引脚用于监测输出电压，并通过反馈控制调节输出稳定性。
    驱动电路：驱动MOSFET或其他开关器件，实现电源的开关控制。
    保护电路：包括过温?；ず涂繁；?，确保系统在异常情况下的安全。

结论

FT8393M-RT是一款高性能的电源管理芯片，适用于需要高效率和高稳定性的电源应用。其内置的?；すδ芎陀呕牡缛莞涸仄舳阅埽蛊湓诘缭瓷杓浦芯哂邢灾攀?。通过典型的应用图，设计工程师可以更容易地将这款芯片集成到他们的电源管理系统中，实现高效、可靠的电源供应。
