在LED驱动、小家电电源等场景中，电源管理芯片（如KP3111）的缺货或高价问题常困扰工程师。本文从芯片参数、替代方案、设计优化三个维度，系统梳理KP3111的替代策略，并提供可直接落地的设计方案。

一、KP3111的核心特性与替代难点

?原厂定位分析?

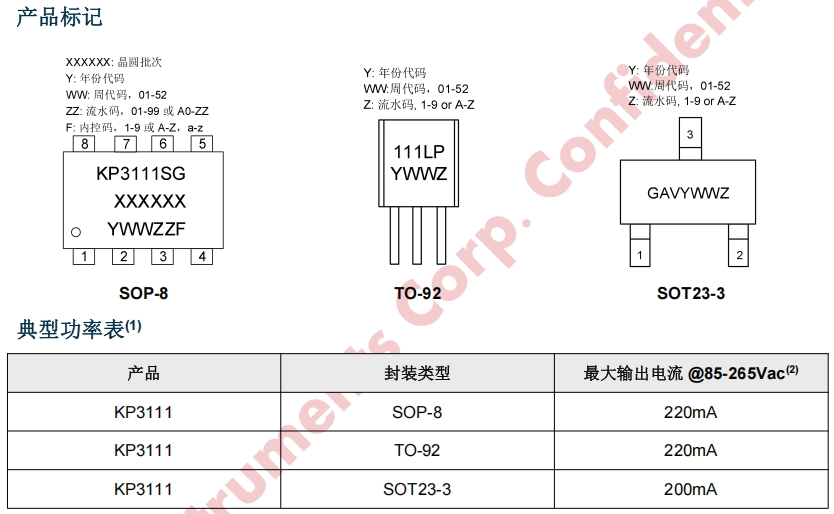

KP3111是一款非隔离型降压/升降压芯片，主打低成本、高集成度，典型参数如下：

?

替代难点?：需同时满足引脚兼容、输出稳定性、?；すδ苁逝淙筇跫?，避免PCB重新设计。

二、推荐替代方案及参数对比

1. ?直接替代型：引脚兼容方案?

?

设计要点?：

• U6113外围电路与KP3111完全兼容，仅需调整反馈电阻（R1从2.2kΩ改为1.8kΩ）。
• AP8003支持更宽输入电压（70~275V AC），适合电网波动大的地区。

2. ?功能替代型：拓扑调整方案?

若允许修改PCB布局，可考虑以下方案：

• ?OB2571（12W非隔离）?：支持QR反激拓扑，效率提升至88%（原KP3111约82%），但需增加MOSFET驱动电路。
• ?CR6242（10W BUCK）?：内置700V MOSFET，简化外围元件，BOM成本降低15%。

三、典型应用场景设计指南

1. ?LED驱动电路设计（以U6113为例）?

• ?电路图核心?：


• ?关键参数验证?：
  • 反馈电压VFB：1.2V（需确保R1/R2分压比匹配）
  • 电感选型：工字电感220μH（饱和电流>200mA）
  • 输出电容：4.7μF/100V（低ESR型）

KP3111典型应用电路如下所示~

2. ?小家电5V电源设计（AP8003方案）?

• ?优化点?：
  • 输入EMI滤波：增加X电容（0.1μF/275V）抑制高频干扰
  • 过温保护：在芯片底部铺铜散热，温升降低8~10℃

四、替代验证流程

1. ?参数匹配测试?：上电后监测输出电压纹波（需<100mVpp）
2. ??；すδ苎橹?/strong>?：
   • 短路测试：输出端短接10秒，芯片应触发?；げ⒆远指?/li>
   • 老化测试：85℃环境满载运行48小时，观察温漂是否超标
3. ?成本核算?：对比BOM清单，确认替代方案总成本涨幅不超过5%

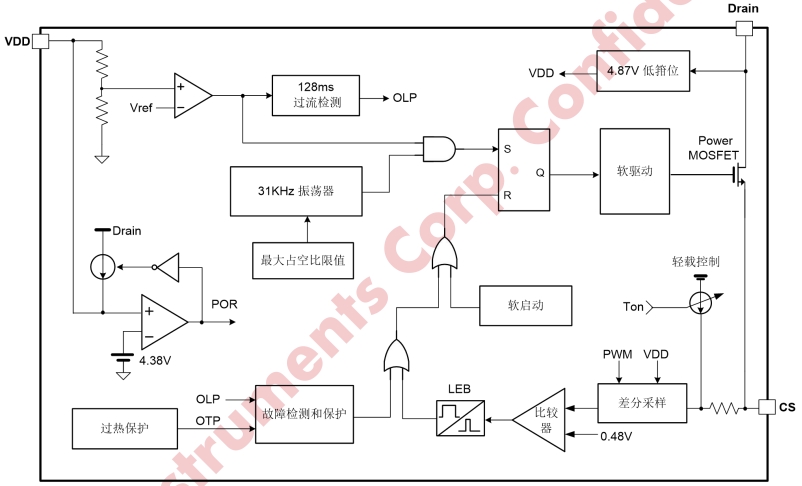

KP3111内部框架图如下所示~

五、行业趋势与选型建议

未来电源管理芯片将向?高集成度（内置MOS+Driver）?和?数字控制（I2C可调）?方向发展。短期替代建议优先选择U6113、AP8003等成熟方案；长期可关注?国产氮化镓集成芯片?（如南芯SC3050），实现效率与体积的突破。

?结语?

通过精准的参数匹配和外围电路优化，工程师完全可以在不牺牲性能的前提下实现KP3111的低成本替代。建议先在小批量生产中验证方案稳定性，再逐步推广至全系列产品。
