在设计高效、低功耗且可靠的12V电源时，工程师们常常面临诸多挑战，如效率优化、电磁干扰（EMI）控制、待机功耗降低等。芯茂微推出的LP8773S，作为一款第二代准谐振PWM控制器，以其创新的技术和强大的功能，为12V电源设计提供了一种全新的解决方案。

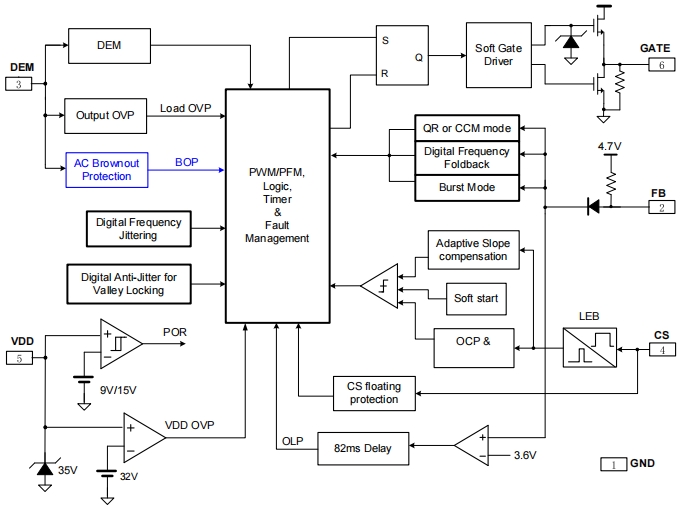

LP8773S内部框架剖析

（一）核心架构

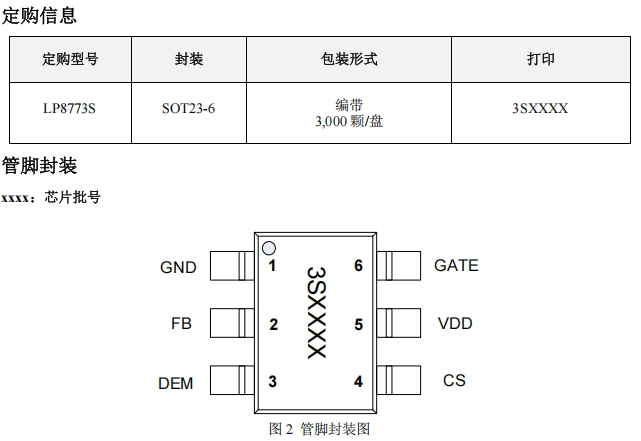

LP8773S采用SOT23-6封装，集成了多种先进的控制技术和?；すδ?。其内部框架设计精巧，主要包括以下几个关键部分：

    数字抗抖动技术：通过“数字抗抖动”功能，LP8773S能够在不同负载条件下自动选择并锁定最佳谷底，有效避免音频噪声，同时优化EMI性能。
    多模式控制：根据输入电压和负载情况，LP8773S可在连续导通模式（CCM）和准谐振（QR）模式之间智能切换。在轻载或空载时，进入“数字频率监控”模式，进一步降低待机功耗。
    全面的?；すδ埽喊ㄇ费贡；?、过压?；ぁ⒅鹬芷诘缌飨拗?、过载保护等，确保电源系统在各种异常情况下都能安全运行。

（二）关键特性

    数字抖频技术：通过在所有工作模式下引入4%的抖频范围，LP8773S能够有效改善系统的EMI性能，降低电磁干扰。
    低工作电流：仅1.8mA的工作电流，不仅提升了整体效率，还减少了VDD供电电容的尺寸和成本。
    软启动功能：内置4ms的软启动时间，逐周期增大CS电流限阈值，有效降低了变压器磁饱和的风险，同时减少了次级二极管在启动时所受的应力。

12V电源设计中的应用

（一）典型应用场景

LP8773S特别适用于12V输出的隔离AC/DC反激变换器，例如：

    消费电子：智能手机适配器、平板电脑充电器、路由器电源等。
    小家电：电吹风、电动牙刷、智能台灯等。
    工业设备：小型传感器电源、物联网设备电源等。

（二）设计要点

    启动电路设计：LP8773S的启动电流为5μA，通过外部启动电阻给VDD电容充电。当VDD电压达到15V时，芯片开始正常工作。根据功耗和启动时间的要求，合理选择启动电阻和电容的参数。

    退磁检测与过压?；ぃ和ü鼶EM脚实时采样辅助绕组的电压，检测变压器的退磁状态。同时，LP8773S能够检测辅助绕组反激的平台电压，实现精准的过压?；ぁ?/p>

    突发模式控制：在轻载或空载条件下，LP8773S进入突发模式，通过交替控制开关的出现和消失，有效降低开关损耗，实现小于100mW的待机功耗。

典型应用图如下所示~

（三）实测数据

以12V/2A（24W）的适配器为例，测试结果显示：

    满载效率：在230VAC输入下，满载效率可达89.7%，远高于传统PWM控制器。
    待机功耗：在空载条件下，输入功耗仅为68mW，满足CoC V5 Tier 2的能效标准。
    动态响应：从0.2A突变到2A时，输出电压变化小于250mV，恢复时间仅需800μs，表现出色的动态性能。

LP8773S的优势总结

    高效率：通过多模式控制和数字抖频技术，LP8773S在不同负载条件下均能保持高效率运行。
    低待机功耗：独特的突发模式设计，使得待机功耗低于100mW，满足严格的能效标准。
    优化的EMI性能：数字抖频技术有效降低了电磁干扰，简化了EMI滤波器设计。
    全面的保护功能：多种?；せ迫繁５缭聪低吃诟髦忠斐Ｇ榭鱿露寄馨踩诵?，提高了系统的可靠性和稳定性。

结语

LP8773S作为一款第二代准谐振PWM控制器，凭借其创新的技术和强大的功能，为12V电源设计提供了一种高效、低功耗且可靠的解决方案。无论是消费电子、小家电还是工业设备，LP8773S都能满足其对电源性能的严格要求。对于追求高效、低功耗和高可靠性的电源设计工程师来说，LP8773S无疑是一个值得信赖的选择。
