家用空调、空气净化器大量采用 EC（Electronically Commutated）直流风机，要求：
? 输入覆盖 20 Vdc – 55 Vdc（常见 24 V/36 V/48 V 母线）
? 输出 12 V / 700 mA 为风机内部 MCU、霍尔、功率级供电
? 待机空载 < 50 mW，整机效率 > 85 %，EMI 余量 > 6 dB
传统做法是反激或 Buck-Boost，元件多、成本高。必易微 KP3211BSGA 把 PWM 控制器 + 高压 MOSFET 集成到 SOP-8，官方标称“12 V 700 mA 非隔离，最高 30 V 可调”，正好一次到位。

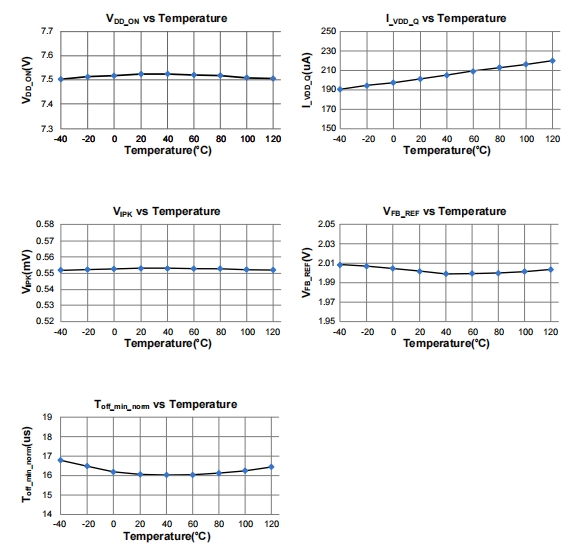

? 集成 650 V/1.2 Ω MOSFET，峰值电流 1.2 A
? 多模式控制：PFM→PWM→Burst，轻载降频无噪声
? 默认 12 V（FB 悬空），外分压可调 5 V – 30 V
? 软启动 + 逐周期限流 + OVP/OLP/OTP 全套保护
? SOP-8 封装，底部散热焊盘直接连 GND，方便单面铝基板

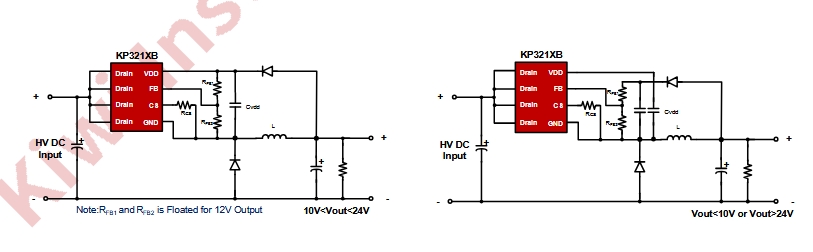

FB 由 R1/R2 分压到 2.5 V 基准；R1=100 k，R2=9.1 k 时 Vout = 12 V
RCS（0.33 Ω/1 W）做电流采样，退磁电阻 Rd 47 k 并 100 pF 抑制尖峰
VDD 供电直接取自 DRAIN，无需辅助绕组，真正“两绕电感”即可
| 元件 | 参数 | 说明 |
|---|---|---|
| L1 | 10 μH ±20 % | 铁硅铝磁环 10 mm，DCR < 60 mΩ |
| D1 | SS34 40 V/3 A | 反向恢复 < 10 ns，降低尖峰 |
| Cout | 100 μF 25 V | 低 ESR 固态电容，纹波 < 50 mVpp |
| RCS | 0.33 Ω | 峰值电流 1 A，余量 20 % |
| R1/R2 | 100 k/9.1 k | 12 V 输出，如需 24 V 改 100 k/4.3 k |
输入范围：Vin_min = 20 V，Vin_max = 55 V
目标输出：Vout = 12 V，Iout = 0.7 A，Pout ≈ 8.4 W
占空比估算：D = Vout / Vin_min = 12 / 20 ≈ 0.6
电感电流纹波 ΔIL = 0.3×Iout = 0.21 A
L = (Vin_min – Vout) × D / (ΔIL × fsw) ≈ 4.8 μH → 取 10 μH 留余量
峰值电流：Ipk = Iout + ΔIL/2 = 0.7 + 0.105 ≈ 0.805 A < 1.2 A（芯片允许）
? 24 V 输入：效率 88 %（8.4 W/9.5 W），纹波 38 mVpp，噪声 < 20 mVrm
? 48 V 输入：效率 86 %，芯片温升 35 K（铝基板 25 °C 环境）
? 空载 55 V 输入：功耗 42 mW，Burst 模式频率 1.2 kHz，无啸叫
? 输出短路：进入打隔模式，重启周期 500 ms，芯片表面温度 < 70 °C
? 传导：CISPR-22 Class B，150 kHz 余量 8 dB（π 滤波 + 屏蔽电感）
? 辐射：30 MHz – 300 MHz 余量 6 dB，无需额外屏蔽罩
? 浪涌：±1 kV 组合波，压敏 14D471 + TVS SMCJ58A 通过
? 寿命：105 °C 电解 2000 h → 55 °C 环境温度下寿命 ≈ 6 万小时
SW 节点铜皮最小化，紧贴 MOSFET 源极，减少辐射环路。
FB 走线远离电感/开关节点，采样点放在输出电容正端。
芯片底部散热焊盘打 9 个 0.3 mm 过孔直连铝基板，温升再降 5 K。
Q：输出能否调到 30 V？
A：官方规格允许，但需提高 Cout 耐压至 35 V，电感感量增加到 22 μH，RCS 改为 0.68 Ω，D1 换为 SS54，验证 OVP 点 < 32 V。
Q：风机启动瞬间 2 A 冲击会触发保护吗？
A：KP3211BSGA 峰值电流 1.2 A，持续 500 ms 过载即可触发 OLP；建议在输出端加 470 μF 大电解，限制 di/dt。
Q：能否用 DIP-8 封装？
A：同系列 KP3211BDP 为 DIP-8，引脚相同，适合双面板波峰焊，但散热性能下降，需降额 20 % 使用。
KP3211BSGA 用一颗芯片就解决了 20 V – 55 V 输入、12 V/700 mA 输出、待机 < 50 mW 的全部需求，把 EC 风机电源 BOM 成本打到 1 美元区间，是“极简+宽压+低噪声”的终极答案。
