在 5 W 以内的充电器、小家电或 IoT ?？槔铮杀就础敖恰奔扑?。LP3769BS 把传统反激电源的四大外围——启动电阻、Vcc 整流二极管、限流电阻、FB 下偏电阻——全部集成到芯片内部，官方数据能把 BOM 再省 12~15 颗器件，堪称“三无”(无启动电阻、无Vcc二极管、无限流电阻)加“一免”(免辅助绕组)。待机 75 mW、固定原边峰值电流、BJT 直接驱动，让工程师在 1 cm2 以内就能拼出完整 5 V/1 A 适配器。

芯片速览

? 恒压/恒流：原边反馈，±5 % CV、±7 % CC
? 功率范围：≤ 5 W（230 VAC 输入时）
? 封装：SOP-7L，4000 pcs/盘
? 保护全家桶：Vcc 钳位/欠压、输出短路、OTP
? 特色：自供电、内置 FB 下偏、固定峰值电流

管脚一览

1  Vcc：芯片电源，10 μF 贴片陶瓷即可
2  FB：恒压设定脚，与地之间接 RFBH
3  FB：同上，两脚内部短接，方便走线
4  NC：悬空，做爬电距离
5/6 C：内置功率 BJT 集电极，接变压器原边
7  GND：系统地

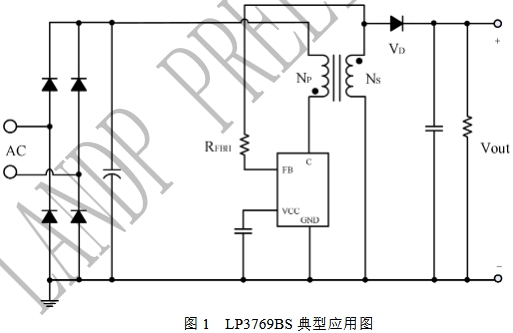

典型电路——3.3 V/1 A 超简适配器

（AC-DC 反激，非隔离壳体可参考）

关键计算

匝比 Np/Ns：芯片固定峰值电流 240 mA（典型），按
Iout = 0.5 × Ipk × Np/Ns × η

取 η = 0.75，Iout = 1 A → Np/Ns ≈ 11:1


RFBH 设定 3.3 V：
Vout = VFB × (Ns/Np) × (RFBH + RFB_down) / RFB_down
芯片内部已置 2 kΩ 下偏，VFB = 1.25 V → RFBH ≈ 27 kΩ


Vcc 自供电：利用启动瞬间 C 脚高压电荷泵，启动后由 FB 绕组供电；无需辅助绕组，也无需 Vcc 二极管。

PCB 三板斧

    高压环路最短：整流桥→变压器→C 脚，环路面积 < 1 cm2。
    FB 走线远离高压：用地铜包围，防止噪声触发 OVP。
    散热：SOP-7L 背面整片铜，通过 3×0.3 mm 过孔连到内层地。

测试数据（230 VAC 输入，板尺寸 24 mm×18 mm）

? 空载功耗：72 mW
? 满载效率：75 % @ 3.3 V/1 A
? 短路?；ぃ捍蜞茫仄艏涓?650 ms
? 传导 EMI：QP 值余量 7 dB (150 kHz)

常见问题 FAQ

Q：输出电压偏高？
A：RFBH 再加大 1 kΩ 试试，或检查变压器漏感尖峰是否抬高 FB 采样。
Q：轻载啸叫？
A：芯片进入降频模式，把输出电容 ESR 降到 50 mΩ 以内即可。
Q：能升压到 12 V 吗？
A：理论上可行，但 5 W 功率下原边电流已接近极限，建议换 LP3769B 系列 12 W 型号。

总结

LP3769BS 把“极简”二字写进了 datasheet：去掉启动电阻、去掉 Vcc 二极管、去掉限流电阻，还能把辅助绕组省掉，一颗芯片撑起 5 W 以内全部功能。如果你正头疼 5 V/1 A、3.3 V/1 A 之类的小功率适配器成本，LP3769BS 基本可以让变压器厂直接给你卷好散件，焊完就能过认证。
