在 IoT 小家电、智能面板或传感节点里，工程师最怕的就是“待机电源”——功率不大，却占掉宝贵的 PCB 面积和 BOM 成本。明微推出的 SM7033PK，用一颗 SOP-8 封装就把 85-265 VAC 输入、3.3-18 V/150 mA 输出的恒压方案做到了极致精简：整流桥之后，只需 5 个外围元件即可上电运行，真正让“小体积”与“低成本”兼得。

把“复杂”藏进芯片里

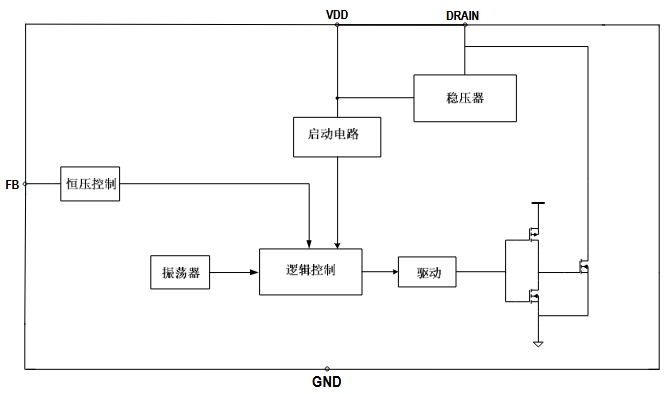

传统 Buck/Buck-Boost 恒压方案需要电流采样电阻、VCC 供电绕组、环路补偿网络……SM7033PK 把这些全部集成：

    内置高压启动与 CS 电阻，省去启动电阻与电流采样；
    固定频率+峰值电流模控制，无需补偿网络；
    自恢复输出开/短路、过温、过压等 6 重?；ひ淮涡源虬?。
    结果就是，电感、输出电容、反馈分压电阻、滤波电容、整流桥——5 个元件就能跑。

从 3.3 V 到 18 V，一条 FB 分压搞定

芯片 FB 脚基准 1.25 V，通过外部电阻分压，输出电压可在 3.3-18 V 之间任意设定；若直接短接到 VOUT，亦可固定 5 V/12 V 常规档。150 mA 连续电流能力，足以覆盖 Wi-Fi 模组、继电器线圈、MCU 及传感器群组。

EMI 不头疼

内置抖频+软驱动，裸板即可过 CISPR-22/EN55022 Class B；贴片屏蔽电感或工字电感均可，布线自由度极高。

样机实测：230 VAC 输入、12 V/150 mA 输出，传导余量 >6 dB，辐射余量 >8 dB，无需共模电感即可过认证。

效率与待机功耗双优

115 VAC 典型效率 75 %，230 VAC 仍有 72 %；空载功耗 <40 mW，满足欧洲 ERP 与 DOE VI 要求，让整机待机轻松下 0.5 W。

典型应用：5 颗元件的 12 V/150 mA 模块

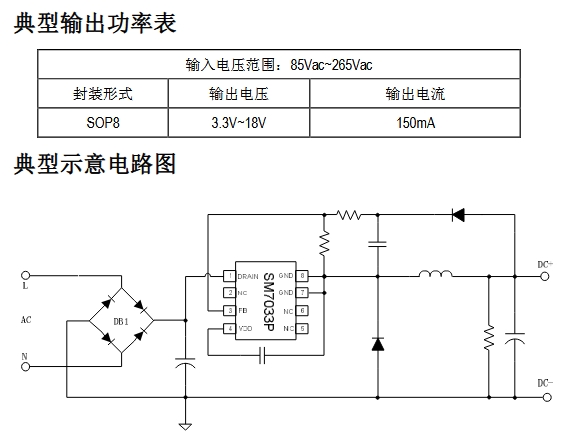

电路图

全部元件加起来，占板面积 15 mm × 12 mm，高度 6 mm 以内，可直插或贴片。

设计小贴士

    电感饱和电流 ≥1.5×Iout，DCR 越小越好；
    输出电容建议 47 μF/25 V 低 ESR 陶瓷或固态电容，纹波 <50 mV；
    若需 3.3 V 输出，FB 分压电阻比例 2.64 : 1，注意选用 1 % 精度；
    安规距离：整流桥到 DRAIN ≥1.5 mm，满足 2.5 kV 浪涌。

结语

当“空间”与“成本”成为小家电硬件迭代的硬杠杆，SM7033PK 用极简外围给出了一条高可靠、易量产的 3.3-18 V/150 mA 待机电源路径：5 个元件，SOP-8 封装，85-265 VAC 全范围恒压，一次设计，多方复用。下一次做智能插座、温控器或语音?？仄?，不妨把“电源焦虑”直接交给 SM7033PK。
