BP85223AL BuckBoost电路参考设计资料(电路板实物图及BOM清单)
类别:产品新闻 发布时间:2025-07-23 14:21:48 浏览人数:15063

在现代电子设备中,尤其是小家电、智能家居和物联网领域,电源设计往往面临着诸多挑战:既要满足严格的能效标准,又要具备高可靠性,同时还要在有限的空间内实现高性能。BP85223AL 作为一款集成了多种功能的 BuckBoost 电源芯片,凭借其高集成度、低待机功耗和出色的性能表现,为工程师提供了一个极具吸引力的解决方案。

BP85223AL:一颗芯片集成多重功能


BP85223AL 是由晶丰明源推出的高集成度 BuckBoost 电源芯片,专为小家电辅助电源、电机驱动辅助电源以及 IoT/智能家居/智能照明等领域设计。它集成了 1600V 整流二极管、550V 高压 MOSFET、高压启动和自供电电路,还内置了 VCC 电容、续流二极管和反馈二极管。这种高度集成的设计不仅减少了外围元件的数量,还大大降低了方案的整体成本。



芯片采用多模式控制技术,能够在不同负载条件下优化效率和待机功耗。其固定 5V 输出电压,内置软启动功能,并且具备丰富的?;すδ?,如过压?;ぁ⒐鞅;ぁ⒍搪繁;ず凸卤;さ?,确保了系统的可靠性和稳定性。

电源规格:满足严苛的能效要求


BP85223AL 的电源规格如下:

    输入电压范围:85Vac~265Vac,覆盖全球通用电压范围。

    输出电压:固定 5V,精度 ±5%。

    输出电流:最大 150mA,连续输出功率 0.75W。

    输出电压纹波:小于 96.8mV(20MHz 带宽)。

    待机功耗:在 230Vac 输入下仅为 45.37mW,满足欧洲 ERP 和 DOE VI 的能效标准。

    满载效率:在 230Vac 输入下达到 61.65%。
    工作环境温度:最高可达 50℃。

此外,BP85223AL 还通过了严格的 EMI 测试,满足 EN55022 Class B 标准,确保在各种电磁环境中稳定运行。

电路图与 PCB Layout:简洁高效的设计

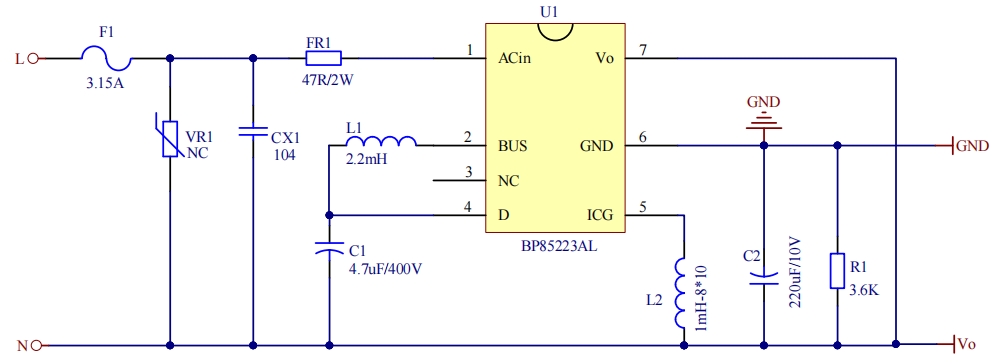

BP85223AL 的电路设计非常简洁,其 BuckBoost 拓扑结构支持多种应用场景。以下是其典型电路图:



    输入端:通过保险丝 F1 和绕线电阻 FR1 进行过流?;?,安规电容 CX1 用于滤除高频干扰。

    主电路:电感 L1 和 L2 分别用于储能和电流调节,电解电容 C1 和 C2 用于输入输出滤波。

    反馈与控制:通过电阻 R1 分压,将输出电压反馈到芯片的 FB 引脚,实现精确的电压调节。

其 PCB Layout 也非常简洁,所有元件布局紧凑,走线清晰,易于生产制造。以下是其 PCB Layout 的特点:



    元件布局:所有元件集中在 PCB 的一面,便于手工焊接或自动化生产。
    走线设计:电源路径和信号路径分离,减少干扰。

    散热设计:通过合理的元件布局和走线,确保芯片在高负载下也能保持良好的散热性能。

BOM 清单:精简的元件选择


BP85223AL 的 BOM 清单如下:

序号元件标号参数描述封装尺寸数量
1FR12W,47R 绕线电阻DIP1
2F13.15A/250V 保险丝DIP1
3CX10.1uF/275V 安规电容-1
4C14.7uF/400V 电解电容8*121
5C2220uF/10V 电解电容6.3*81
6L12.2mH 色环电感05101
7L21mH 工字电感8*101
8R13.6K-5% 贴片电阻08051
9U1BP85223AL ICASOP71


这种精简的 BOM 清单不仅降低了成本,还减少了 PCB 的面积占用,非常适合对空间要求严格的紧凑型设计。

性能测试:稳定可靠的输出


BP85223AL 经过了全面的性能测试,以下是关键测试数据:

    输出电压调整率:在不同输入电压和负载条件下,输出电压的调整率均在 ±5% 以内,确保稳定的电源输出。



    输出电压纹波:在满载条件下,输出电压纹波小于 96.8mV,满足大多数应用场景的需求。

    动态负载响应:在负载快速变化时,输出电压的波动较小,能够快速恢复稳定。

    短路?;ぃ涸谑涑龆搪肥?,芯片能够迅速进入?;ぷ刺?,避免损坏。

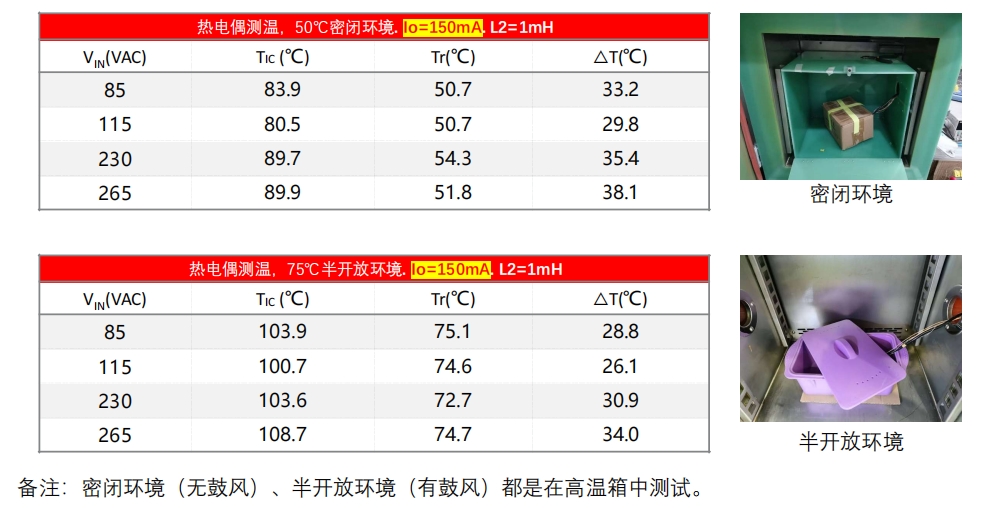

    温升测试:在 50℃密闭环境和 75℃半开放环境下,芯片的温升均在合理范围内,确保长期稳定运行。



应用场景:广泛适用于多种领域


BP85223AL 的应用场景非常广泛,包括但不限于以下领域:

    小家电辅助电源:如智能插座、智能开关等,为 MCU 或传感器??樘峁┪榷ǖ牡缭?。

    电机驱动辅助电源:为小型电机控制器提供可靠的电源支持。

    IoT/智能家居/智能照明:为各种智能设备提供低功耗、高效率的电源解决方案。

总结:BP85223AL 的设计优势


BP85223AL 以其高集成度、低待机功耗、稳定可靠的性能和简洁高效的设计,为工程师提供了一个理想的电源解决方案。其精简的 BOM 清单和紧凑的 PCB Layout 使得设计过程更加简单,生产成本更低。无论是小家电、智能家居还是物联网设备,BP85223AL 都能够满足严格的能效标准和可靠性要求,是现代电子设备电源设计的不二之选。
