在开关电源领域，非隔离降压方案因其结构简单、成本低廉、效率高等优势，广泛应用于小家电、工业控制、LED驱动等场景。而在众多非隔离BUCK芯片中，KP321SGA凭借其出色的性能表现与极高的集成度，正逐步成为中大功率应用中的“明星”器件。

芯片特点：高性能与低成本的完美结合

KP321SGA是一款专为离线式中大功率BUCK降压应用设计的PWM控制器，具备以下核心优势：

• 集成650V高压MOSFET与启动电路：极大简化了外围电路设计，提升了系统的浪涌耐受能力，适用于AC 85V~265V全电压输入场合。

• 多模式PWM控制技术：芯片无固定时钟驱动，开关频率随负载自动调节，有效降低空载功耗（<50mW），同时消除可闻噪音。
• 默认12V输出，FB脚可调：FB反馈脚悬空时默认输出12V，也可通过外部电阻分压器灵活设定输出电压，满足不同应用需求。
• 完善的自恢复保护机制：包括VDD欠压?；ぃ║VLO）、逐周期电流限制（OCP）、输出过压?；ぃ∣VP）、过载?；ぃ∣LP）及过热保护（OTP），大幅提升系统可靠性。
• SOP-8封装，紧凑高效：适合空间受限的电源?？樯杓?，兼顾散热与布局灵活性。

方案设计：极简外围，稳定输出

KP321SGA的典型应用电路极为简洁，核心元件包括：

• 输入整流滤波电路：将交流电转换为直流母线电压；
• KP321SGA主控芯片：集成高压MOS与控制器，驱动外部电感；
• 电感与输出电容：构成BUCK拓扑，完成能量储能与输出滤波；
• 反馈网络：通过FB引脚采样输出电压，实现闭环稳压；
• 续流二极管：在MOS关断期间为电感提供续流路径，维持输出电流连续性。

该方案支持降压型（BUCK）与升降压型（Buck-Boost）拓扑，适配不同输入输出极性需求。系统工作于准谐振模式，在轻载时自动降频，兼顾效率与EMI性能。

应用原理：智能调节，稳定高效

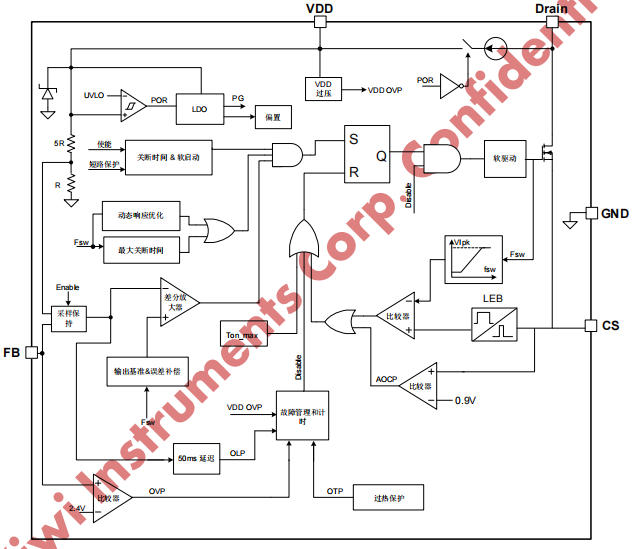

KP321SGA采用峰值电流模式控制，通过检测电感电流峰值与反馈电压误差，动态调节MOS导通时间，实现恒压输出。其工作原理可分为两个阶段：

1. MOS导通阶段：输入电压通过MOS管、电感向负载供电，电感储能，输出电容充电；
2. MOS关断阶段：电感释放能量，电流通过续流二极管维持，输出电容向负载供电。

芯片内部集成的软启动电路可有效抑制启动瞬间的浪涌电流，避免输出电压过冲。同时，峰值电流阈值自动调节机制可根据负载轻重动态调整，确保在空载或轻载时仍能保持稳定输出，避免进入间歇工作模式引发的抖动或噪音。

典型应用场景

KP321SGA凭借其强大的性能，广泛应用于以下领域：

结语：非隔离电源的理想之选

在中大功率非隔离电源设计中，KP321SGA以其高集成度、低功耗、强?；?、易设计的显著优势，为工程师提供了一套高效、可靠、经济的解决方案。无论是追求成本优化的小家电，还是对稳定性要求极高的工业控制，KP321SGA都能游刃有余地胜任，成为非隔离BUCK降压领域不可忽视的“实力派”选手。
