在 LED 照明的广阔舞台上，非隔离降压型驱动芯片凭借其简洁高效的设计，逐渐成为中小功率照明应用的宠儿。BP2958x 系列芯片，作为晶丰明源在这一领域的杰出代表，凭借其独特的架构和卓越的性能，正在重新定义 LED 驱动的成本与效率边界。从蜡烛灯到面板灯，从家庭照明到商业场景，BP2958x 系列以一种近乎“魔法”的方式，将复杂的电路需求简化为一颗小巧的芯片，为工程师们提供了一个极具吸引力的解决方案。

家族速览：BP2958D / F / G 到底差在哪？

晶丰明源在型号后缀上做了“隐形”区分，同一晶圆、不同筛档：

芯片本体完全一致，区别只在晶圆划片后的电性分档，因此客户可以“一套 PCB 走天下”，根据功率段选料即可。

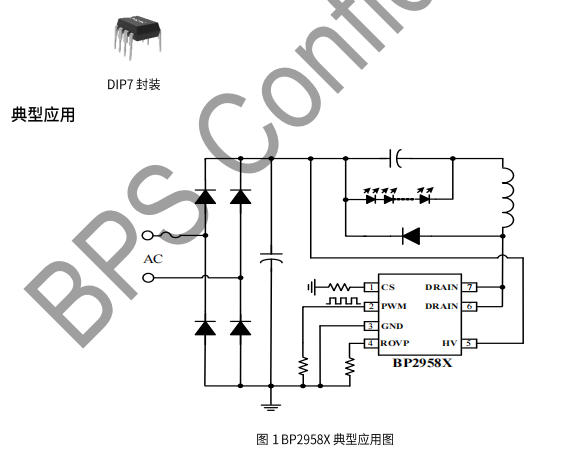

把外围器件打到极致：BP2958x 的“极简”秘诀

    500 V 高压启动 + JFET 自供电

    传统 Buck 需要 VCC 电容、辅助绕组或线性降压；BP2958x 把高压 JFET 直接做进 DRAIN 脚，上电 200 μs 建立 VCC，之后靠 JFET 恒流源续命，VCC 电容直接省掉。

    好处：

        85~265 VAC 全电压输入，0.1 s 热启动；
        市电抖动 300 V 浪涌芯片不死；
        待机功耗 <30 mW，轻松过 ERP6。

    “无辅助绕组” 开路?；?/strong>

    非隔离 Buck 最怕 LED 开路导致电感能量无处释放，DRAIN 瞬间冲顶。
    BP2958x 在内部集成 ROVP 电阻分压采样，当 OVP 脚电压 >1.25 V×(1+Rovp/Rcs) 立即关断，±3 % 精度，比 Zener 方案省 2 颗器件，还能通过 Rovp 任意设定 30~80 V ?；さ?。

    PWM 调光“三线制”

    芯片预留独立 PWM 脚（4 kV ESD），兼容 0.1 %~100 % 占空比，调光频率 100 Hz~4 kHz 自适应。

    内部做 200 ns 前沿消隐，无需外接 RC 滤波，调光深度 0.1 % 时电流仍能稳住 ±3 %，彻底解决手机摄像头“频闪条纹”痛点。

    对智能照明客户，PWM 脚还可当“数字使能”，待机电流 50 μA，可做蓝牙 / Wi-Fi 模组的断电唤醒。

恒流算法：把 2 mΩ 采样电阻做成 ±3 % 精度

I<sub> ≈ 0.5 V / R<sub> × 1/2

但魔鬼在细节：

• 内部温度补偿电阻把 150 ℃ 漂移压到 2 %；
• 前沿消隐 250 ns，屏蔽 MOSFET 开通振荡；
• 退磁时间检测用 7 μA 恒流源抽电感，无需辅助绕组，±4 % 精度，电感量 ±10 % 变化时输出电流只飘 1 %。

一句话：2 mΩ 采样电阻即可做 1 A 输出，BOM 成本再省 1 分钱。

EMI 与散热：非隔离方案也能过 CE

非隔离拓扑因为 SW 点直接挂市电，EMI 一直是“玄学”。BP2958x 在芯片级做了三件事：

1. 斜率控制（Slew Rate Control）
   内部栅极驱动分三段打开，dV/dt 降到 1 V/ns，辐射直接降 6 dB。
2. 抖频（Frequency Jitter）
   固定 65 kHz 开关频率 ±6 % 抖动，把 QP 峰值能量摊成宽带，传导余量轻松 >6 dB。
3. 裸背铜 DRAIN 焊盘

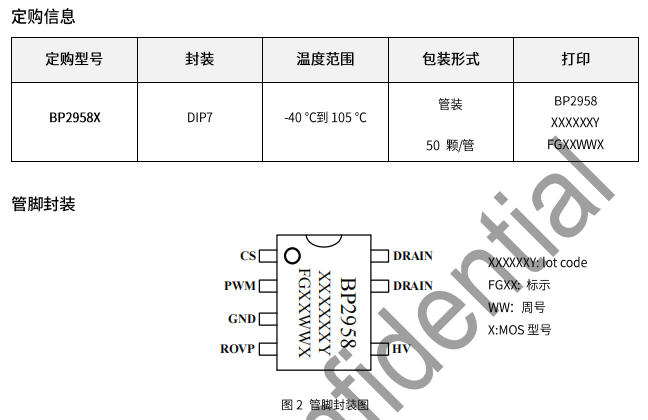

   7-pin DIP 的 3 脚 DRAIN 背面裸露，官方推荐 2 cm2 铜皮，热阻 θ<sub> 55 ℃/W。
   12 W 球泡实测芯片温升 38 ℃，寿命 50 000 h L70 无压力。

实战：12 W 球泡参考设计（BP2958F）

关键波形

• DRAIN 尖峰 420 V（265 VAC 输入），余量 80 V；
• 调光 1 % 时电流 1.5 mA，无闪烁；
• 传导 EMI QP 余量 8 dB@150 kHz，辐射 30 MHz 通过。

常见“踩坑”速查表

写在最后：LED 驱动的“卷”才刚开始

BP2958x 系列芯片的出现，不仅是 LED 驱动技术的一次突破，更是对传统照明设计思维的一次深刻变革。它通过极简的外围设计、高效的恒流控制和卓越的调光性能，为行业树立了新的标杆。在追求高效、低成本照明解决方案的道路上，BP2958x 系列无疑为工程师们提供了一把开启创新之门的钥匙。深圳三佛科技提供技术支持，批量价格有优势~
